HVAC系统用多规格肘型通风管道组件

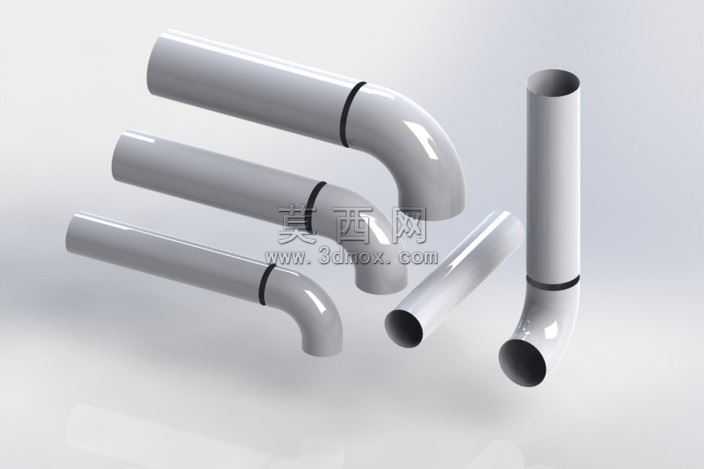

本作品为面向暖通空调系统设计的肘型通风管道三维建模作品，建模阶段采用参数化设计逻辑，将弯头曲率半径作为核心驱动参数，预设R=1xD、1.25D、1.6D、2D、2.5D、3.15D共六档标准曲率规格，覆盖HVAC系统不同管路转向的阻力控制需求，所有管径参数统一适配常规通风管道的通用对接尺寸，可直接与同规格直段管路完成装配对接。建模过程中对管道的连接密封结构做了精细化处理，在每段弯头与直段的衔接位置设计了环形定位卡槽，用于安装密封胶圈，保证管路拼接后的气密性，避免通风过程中出现漏风损耗。材质渲染阶段，管道主体采用哑光浅灰色硬质PVC材质表现，通过调整材质的粗糙度与反射参数，还原工程塑料表面细腻的微磨砂质感，管道端口的切面位置做了高光处理，模拟管材切割后的平整断面效果，连接卡槽位置做了细微的深色描边处理，清晰区分不同构件的装配边界。结构设计上，整套组件包含三种不同角度的弯头构件与配套直段管，分别对应90度直角转向、小角度缓转向以及直段延伸的使用场景，所有构件的壁厚均按照通风管道的行业标准设置，兼顾结构强度与材料成本控制。设计思路围绕HVAC管路的快速装配需求展开，所有构件均采用标准化接口设计，无需额外定制转接件即可完成不同转向管路的拼接，可直接用于暖通系统的管路布局预演、装配干涉检查以及施工方案可视化展示，通过三维渲染的直观效果，能够清晰呈现不同曲率弯头的风阻差异，帮助设计人员快速选型适配不同的通风工况。
