带HMI与变送器的集成式电气柜结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:255196
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计
  • 带HMI与变送器的集成式电气柜结构设计

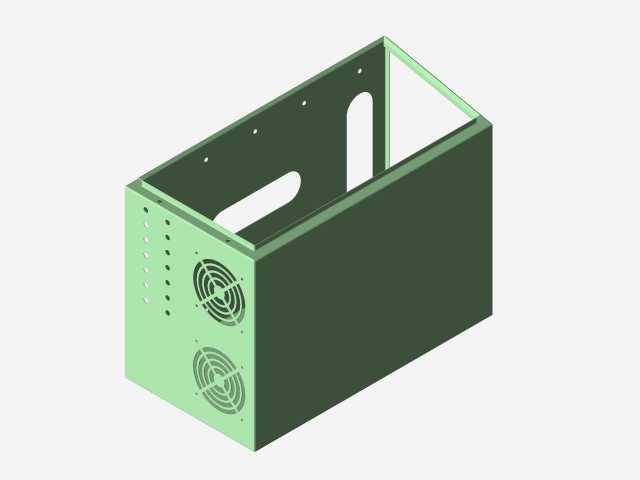

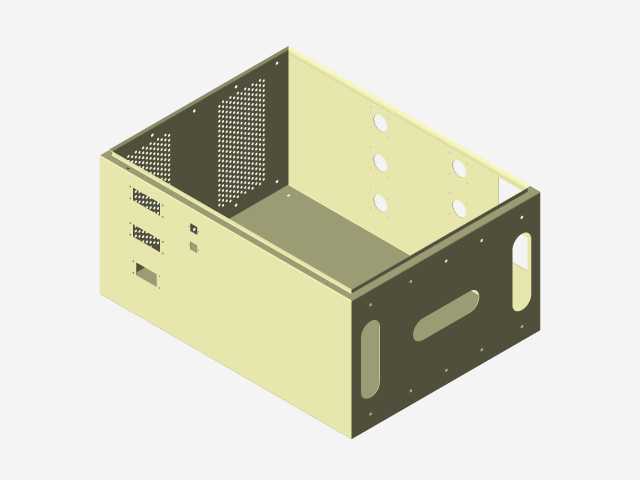

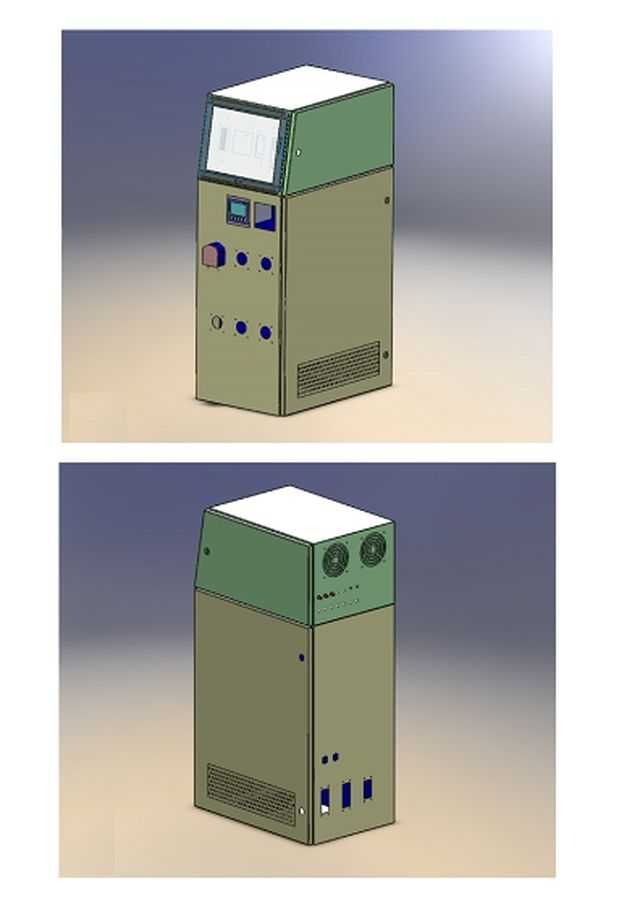

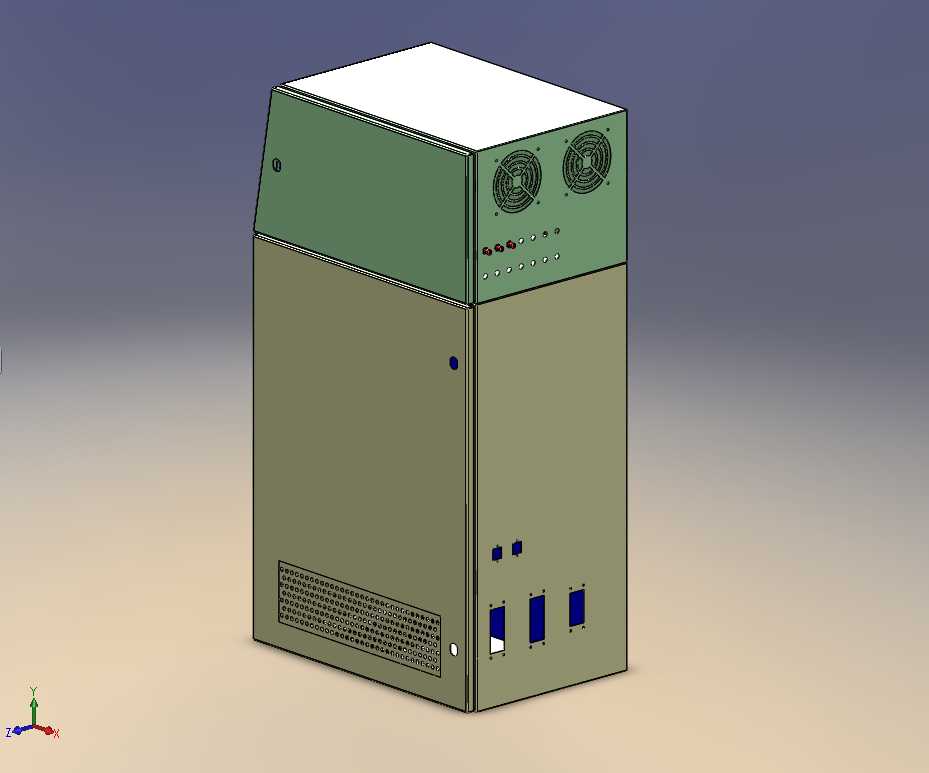

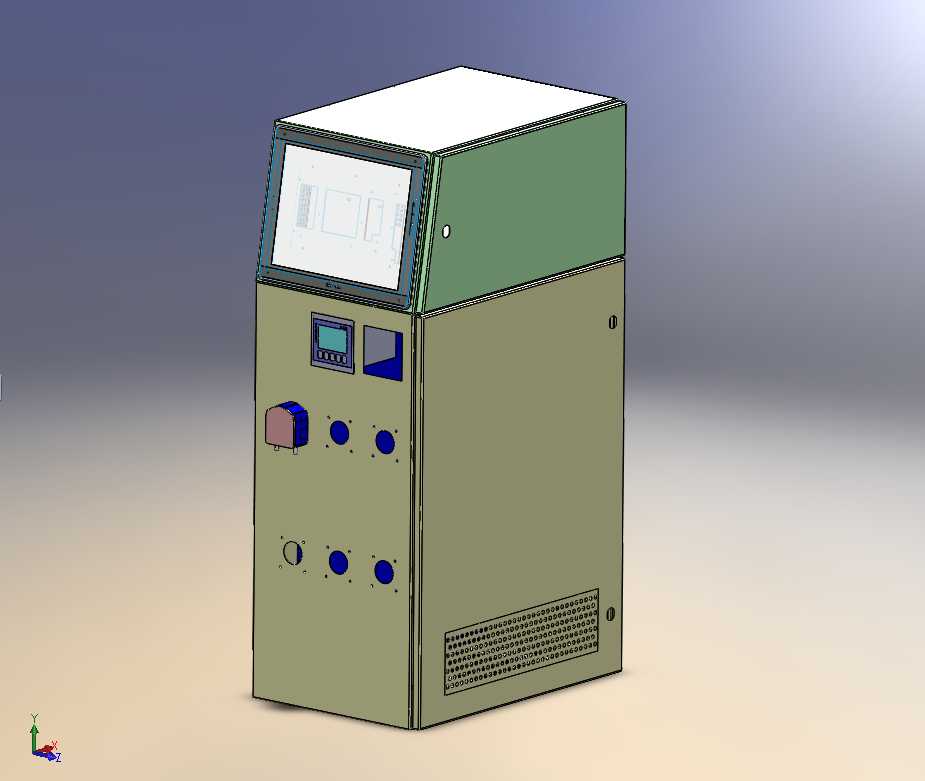

这款集成式电气柜主要面向小型工业水处理、药剂投加类工况设计,适配4-20mA标准信号传输链路与6组蠕动泵的驱动控制需求,在小型成套设备的电控集成场景中,能够将人机交互、信号采集、动力输出三类功能整合在单台柜体内,减少现场布线的接驳点位,降低成套设备出厂前的接线调试工作量。从结构布局来看,柜体采用上下分段式设计,上部腔体为控制单元安装区,正面预留HMI嵌入式安装位,操作人员无需打开柜门即可完成参数设置、运行状态查看与故障复位操作;上部腔体的顶面设置两组轴流散热风扇,对应控制单元的发热区域形成定向排风通道,避免PLC、信号变送器这类弱电元件长期在高温环境下出现信号漂移或寿命衰减,风扇旁侧预留状态指示灯与操作按钮的安装孔位,孔位间距符合常规低压电器的安装尺寸规范,无需二次扩孔即可直接适配市面主流型号的按钮与指示灯。下部腔体为动力单元安装区,主要容纳蠕动泵的驱动接触器、继电器、接线端子排与进线电源模块,柜体下部侧面预留多组格兰头安装孔,对应6组蠕动泵的动力线、反馈信号线的出线需求,同时下部腔体的底部设置通风格栅,与上部的排风风扇形成上下贯通的散热风道,兼顾动力元件大电流工作状态下的散热需求。柜体整体采用冷轧钢板折弯焊接成型,门板与柜体框架的贴合处预留密封胶条安装槽,能够满足常规工业车间的IP防护等级要求,安装脚位的孔位尺寸适配常规槽钢底座的安装间距,现场安装时可直接通过膨胀螺栓固定在设备基础上,也可通过底部的吊装孔完成整柜的转运就位。设计过程中充分考虑了内部元件的走线空间,强弱电走线槽分侧布置,避免4-20mA模拟量信号受到动力线的电磁干扰,变送器安装位预留了信号线缆的弯曲半径空间,方便后期维护时的元件拆装与线缆更换;柜门内侧预留了图纸袋的安装位置,可放置电气原理图、接线图与维护手册,方便现场运维人员快速查阅。柜体侧面的接地螺柱采用铜质嵌件,保证柜体接地连续性符合低压配电规范要求,所有外露的金属边缘都做了钝化折边处理,避免安装维护过程中划伤线缆或操作人员。
