暖通空调系统用螺旋送风风口结构

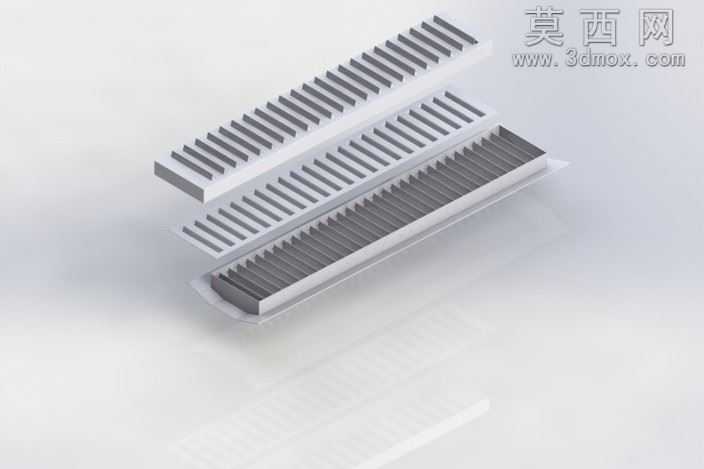

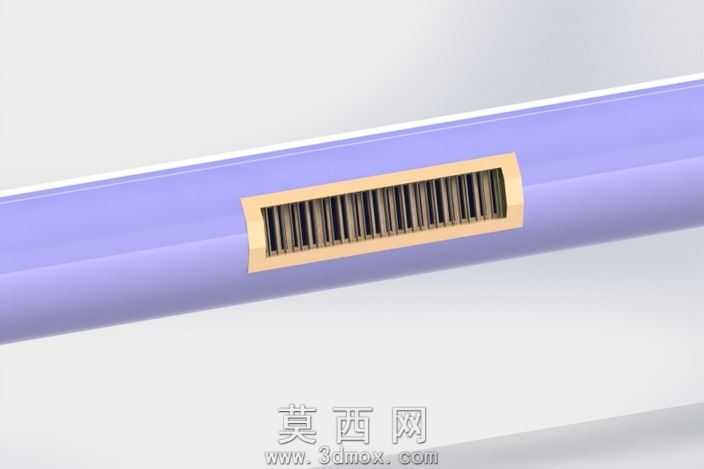

本款螺旋管HVAC风口采用三维参数化建模方式完成整体设计，建模过程中首先梳理风口的核心功能逻辑，针对慢流速流体提速、周边流体混合的核心需求，确定了多规格适配的模块化结构。建模阶段先以基准面定位螺旋导流槽的排布基准，通过线性阵列命令完成等距导流叶片的批量生成，针对不同适配管径125mm、160mm、200mm、250mm、315mm、355mm、400mm、450mm、560mm、630mm的安装需求，设置可参数化调整的接口尺寸变量，无需重复建模即可快速生成对应规格的风口模型。模型渲染阶段采用哑光金属材质模拟实际镀锌钢板的表面质感，调整环境光遮蔽参数凸显导流槽的立体层次，通过半透明辅助面展示气流在螺旋结构内的走向，直观呈现流体经过叶片时的提速、扰流混合效果。结构设计上，风口采用长条形集成式布局，三组不同槽距的导流单元并列排布，可根据送风区域的需求调整对应单元的开合状态，螺旋型叶片的倾斜角度经过反复参数校核，确保低速流体进入风口后，沿叶片螺旋面流动时逐步提升流速，同时在出口处形成多股扰流，带动周边静止流体充分混合，避免送风直吹带来的不适感。设计过程中重点优化了叶片与外框的连接结构，采用一体化折弯建模逻辑，减少实际生产中的焊接工序，外框边缘做圆弧过渡处理，既降低流体经过时的风阻，也避免安装过程中的锐边划伤。整体模型保留了完整的参数化特征，可根据实际项目的送风参数调整叶片角度、槽距、整体长度等关键尺寸，适配不同场景的暖通送风需求，模型结构无冗余特征，各部件配合关系清晰，可直接用于后续的工程出图、仿真模拟以及生产加工参考。
