高压灭菌器配套多层托盘置物货架

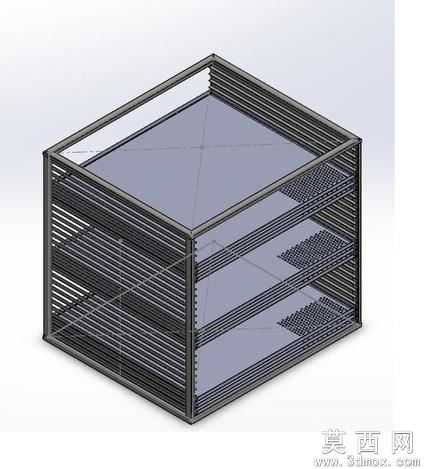

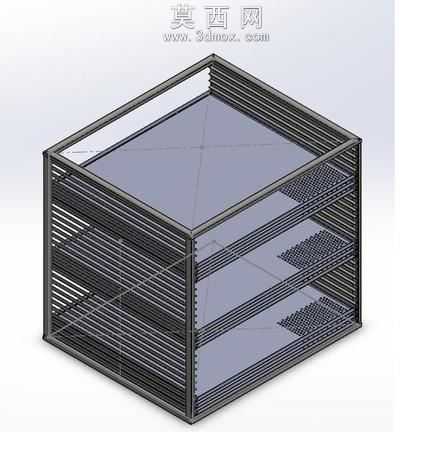

本模型为适配高压灭菌器使用的多层托盘置物货架，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循实际生产的钣金加工与型材拼接工艺逻辑，所有结构特征均保留可编辑的参数化属性，方便后续根据实际灭菌腔体尺寸、托盘规格进行快速调整适配。模型整体采用长方体框架式结构，外框选用等截面金属方管作为支撑主梁，通过边角处的对齐约束与重合配合完成框架拼接，所有拼接位置均预留实际焊接或螺栓连接的工艺余量，完全符合金属置物架的实际加工装配逻辑。货架内部设置三层水平置物层，每层置物面采用镂空网格结构设计，该结构一方面可以大幅降低货架自身重量，减少灭菌过程中蒸汽流通的阻碍，保证高压蒸汽能够充分接触所有放置的待灭菌物品，提升灭菌作业的均匀性与效率，另一方面镂空结构可以快速沥除物品表面残留的液体，避免积液在层板处堆积造成污染或锈蚀。每层置物层的两侧均设置有导向限位条，可适配对应规格的灭菌托盘，实现托盘的抽拉取放，同时限位条可对托盘进行位置约束，避免搬运或灭菌过程中托盘出现滑移脱落的问题。模型渲染阶段采用哑光磨砂金属材质赋予整体框架，还原不锈钢金属置物架的真实质感，网格层板部分采用半通透的材质表现，清晰展现镂空结构的通透特性，渲染视角选择斜45度等轴测视角，可同时展现货架的外部框架轮廓、内部层板排布与侧边导向结构，直观呈现整体的空间布局与结构细节。设计过程中充分考虑高压灭菌作业的使用场景，整体结构无封闭死角，所有型材拼接位置均做圆角过渡处理，避免尖锐边角造成操作人员磕碰，同时无封闭腔体的设计可避免灭菌过程中出现压力差导致结构变形，每层的层高设置经过合理规划，既保证了足够的置物空间，又充分利用垂直空间提升储物容量，框架底部做平整支撑处理，可稳定放置在灭菌器腔体内部或配套工作台面，不会出现晃动倾斜的问题。模型所有配合关系均经过干涉检查，不存在结构冲突问题，可直接用于后续的工程图导出、生产加工指导，也可作为灭菌设备配套工装的设计参考模板，适配不同规格的高压灭菌设备使用需求。
