Spectrum3847赛事竞技机器人结构设计

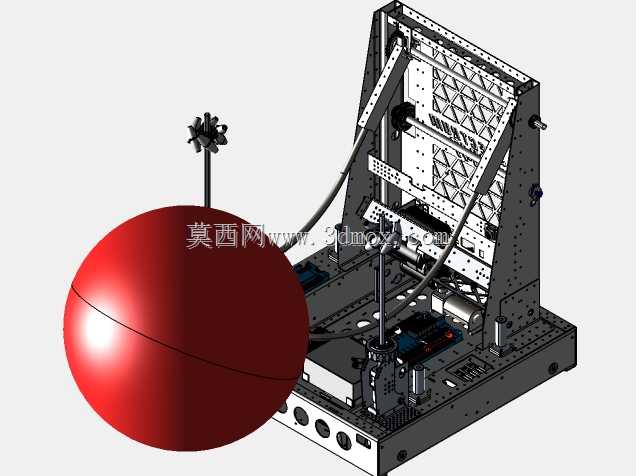

　　该竞技类移动机器人主要面向青少年机器人对抗赛事场景设计，核心用途是在指定赛场区域内完成物料投射、场地机动、对抗防守等赛事指定任务，整体结构围绕赛事规则的边界要求搭建，所有外伸部件均控制在赛事限定的初始尺寸包络内，避免启动前出现尺寸超限判负问题。底盘部分最初采用麦克纳姆轮实现全向移动，后续根据赛场实际对抗的机动性需求，迭代更换为全向轮结构，降低轮组与场地地毯的摩擦阻力，提升斜向移动、急停转向的响应速度，底盘外围包裹高密度缓冲护边，可吸收对抗过程中的碰撞冲击，保护内部框架与电气元件不受损坏。上部发射机构的设计迭代逻辑围绕发射稳定性展开，初始版本采用电动驱动的发射结构，后续根据实际测试的投射精度、射速需求，调整为气动驱动方案，

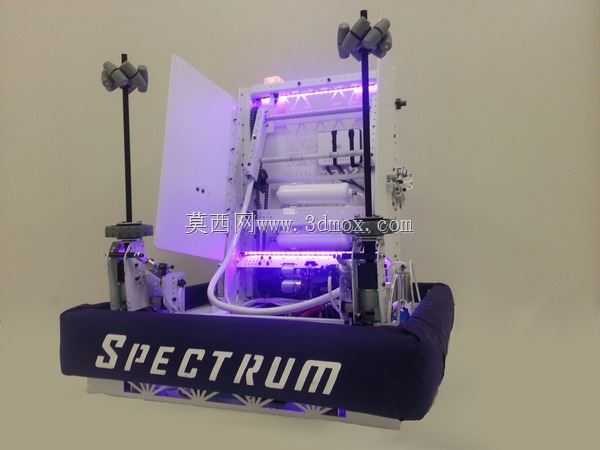

　　搭配可调角度的发射支架，可根据目标位置快速调整投射仰角，两侧的高位立柱搭载视觉识别模组，可实时采集场地内的目标标识信息，为行走路径规划、发射角度校准提供数据支撑。机身框架采用标准铝型材拼接搭建，兼顾结构强度与轻量化需求，各功能模块采用分层布局，底层预留电池、气动元件的安装空间，中层布置控制电路与气路管线，上层安装发射机构与感知组件，各模块之间预留足够的安装维护间隙，方便赛事间隙快速排查故障、更换易损部件。管线布置采用沿型材走线的方式，气动软管与电气线路分开固定，避免运动过程中管线拉扯干涉，机身内部预留的灯光安装位可提供状态指示功能，方便操作人员快速识别设备运行状态。整个结构的安装接口均采用标准化快拆设计，轮组、发射机构、

　　感知模组均可快速拆卸更换，适配赛事过程中的快速维修需求，各运动部件的活动边界均做了限位设计，避免超行程运动造成结构损坏，底盘的重心经过配平调整，确保高速移动、急停转向过程中不会出现侧翻问题，缓冲护边的安装高度与赛场常见的对抗碰撞接触位置匹配，可最大程度吸收碰撞能量，保护核心结构不受损伤。
