BaneBots车轮轮毂用轴用弹性挡圈

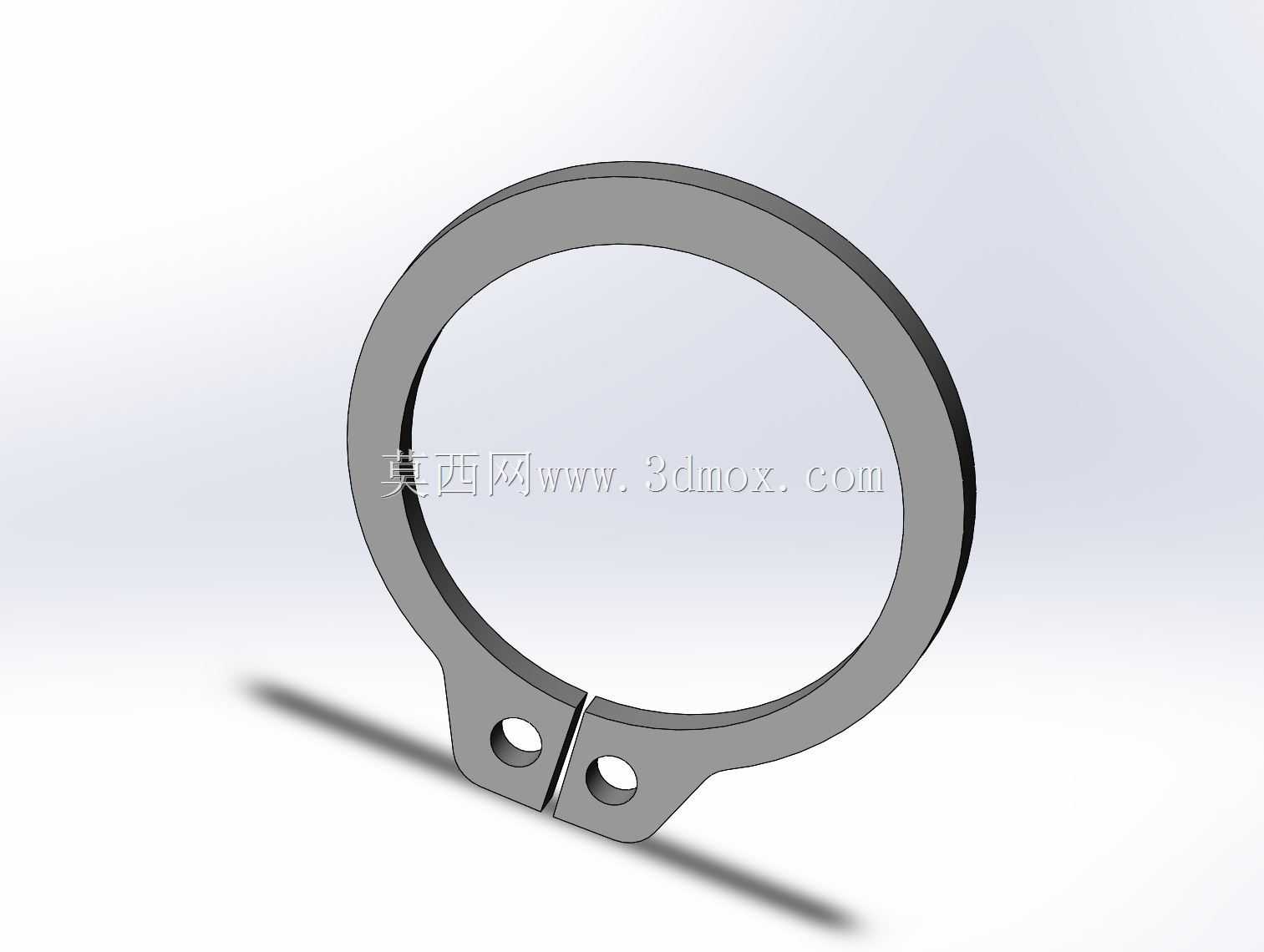

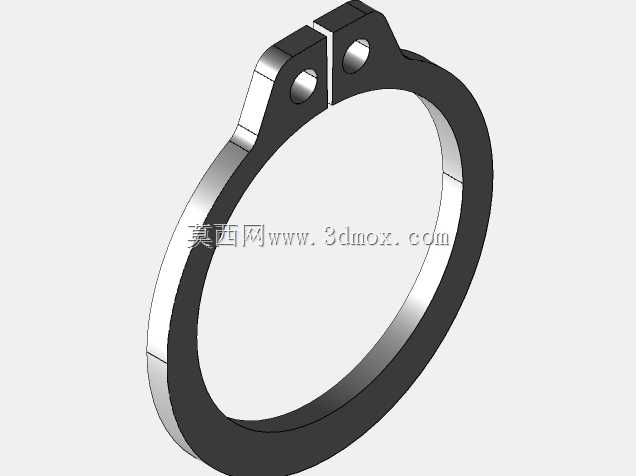

　　这款挡圈是专为BaneBots系列竞技车轮轮毂配套设计的轴向限位零件，核心作用是卡入轮毂对应轴槽后，限制轮毂在轮轴上的轴向窜动，避免车轮在机器人高速行进、急转、碰撞工况下出现轴向滑移甚至脱落的问题，在小型竞技机器人、教育类移动机器人的行走轮组装配场景中应用广泛。从结构设计来看，该挡圈采用经典的开口耳式轴用挡圈构型，开口端设置两个同轴的工艺安装孔，装配时可使用卡簧钳插入两孔撑开挡圈，顺利套入轮轴对应环槽后松开，挡圈依靠自身弹性形变产生的抱紧力卡入槽内，安装便捷且拆卸维护难度低，适配轮组快速拆装调试的使用需求。尺寸边界上，该挡圈适配的轴径对应0.5英寸内径规格，设计时严格匹配对应轮轴的环槽深度、槽宽参数，

　　挡圈自由状态下的内径略小于环槽底径，卡入槽后外边缘会突出轴表面一定高度，刚好抵住轮毂内圈的端面，形成可靠的轴向限位面，不会出现挡圈脱出槽位或者限位失效的问题。挡圈的截面厚度经过针对性校核，既保证足够的结构强度，在车轮承受侧向冲击载荷时不会发生塑性变形断裂，又控制了轴向占用空间，不会额外增加轮组的轴向装配尺寸，适配紧凑的机器人轮舱布局。材质选用常规的弹簧钢材质，具备良好的弹性和抗疲劳性能，能够承受轮组反复启停、转向带来的交变载荷，长期使用也不会出现弹性衰减导致的限位松动问题。在实际装配场景中，该挡圈不需要额外的紧固件辅助固定，仅靠自身结构和轴槽配合即可完成限位，相比轴端挡圈加螺栓的固定方式，零件数量更少，装配效率更高，重量也更轻，

　　非常适合对自重有严格要求的小型竞技机器人使用。设计过程中对挡圈的开口间隙做了优化，既保证安装时撑开的形变量在材料弹性极限范围内，不会因为过度撑开导致挡圈断裂，又保证卡入槽后开口间隙不会过大，避免工作过程中杂物卡入开口导致挡圈脱出。同时挡圈的两个耳部做了圆角过渡处理，避免装配时尖锐边角划伤操作人员或者刮损轮毂表面的涂层，细节处适配一线装配的实际操作需求。
