机器人攀爬用带PTO弹射器绞车结构

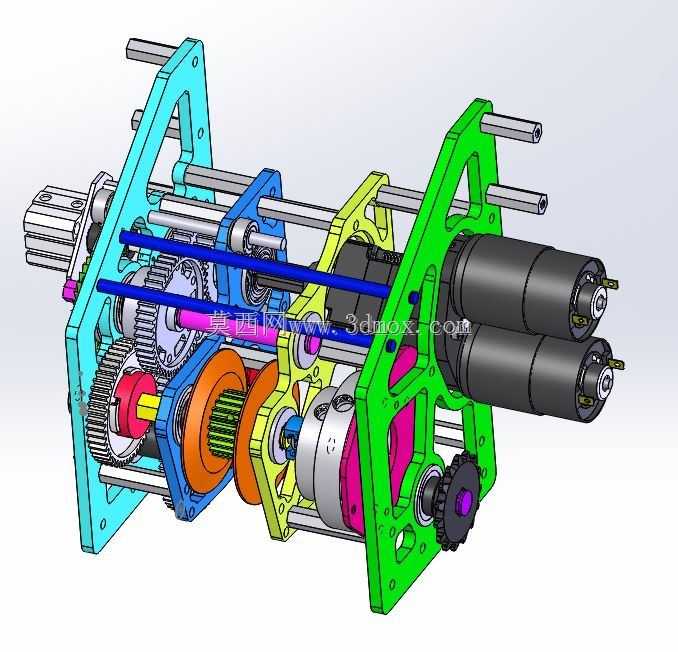

　　该弹射器绞车核心服务于竞技类攀爬机器人的弹射作业场景，主要承担弹射臂的动力输出、位置锁止与行程控制功能，可在攀爬作业中为机器人提供瞬时大拉力弹射动力，适配多台同规格机器人的协同攀爬作业需求，额定牵引拉力可达750lbs，极限提升载荷可达1200lbs，能够满足机器人攀爬过程中跨越障碍、快速位移的动力输出要求。结构设计上采用双侧立式支撑板作为安装基体，多根平行光轴作为传动部件的定位支撑，将动力输入、减速传动、锁止机构、输出接口沿轴向分层布置，充分利用径向安装空间，整体结构紧凑，可直接嵌入机器人机身的预留安装位，无需额外设计转接支架。动力输入端采用双电机并行布置方案，配合末级钢齿轮组实现大扭矩传递，避免传统皮带传动在大载荷下的打滑问题；

　　锁止机构采用棘轮棘爪配合气缸释放的结构，可在弹射臂到达点火位置时实现可靠锁止，防止负载回弹；正时皮带传动副专门匹配弹射臂的全行程长度，在弹射臂到达行程上限前即可完成动力切断，无需额外设置回缩复位的冗余结构，避免正时皮带在运动骤停过程中出现跳齿、断裂问题。输出端集成PTO动力输出接口，可外接附属作业部件，同时配套回缩编码器支架，实时采集弹射臂的回缩位置数据，为控制系统提供精准的位置反馈；齿轮比调整通过VEX Versa行星齿轮箱实现，无需拆解主体传动结构即可完成速比匹配，润滑脂气缸采用不对中联轴器连接变级调整结构，可抵消安装过程中的同轴度误差，降低装配精度要求，提升机构运行的稳定性。安装边界上，双侧支撑板预留多组标准化安装孔位，可适配不同规格的机器人机身安装孔距，传动部件均采用轴向定位方式，维护时可直接从单侧抽出光轴完成零件更换，无需整体拆解机构，大幅降低现场维护的时间成本。
