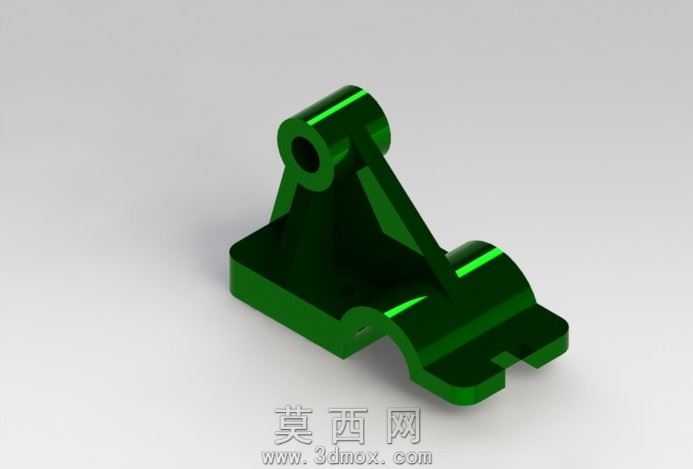

带加强筋的铰接式支撑固定座

该支撑固定座采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各功能结构的尺寸精度与装配适配性，首先绘制底座的二维轮廓草图，通过拉伸特征生成底座基础实体，底座底部设计有适配安装的卡槽结构，可快速卡入对应安装位完成初步定位，无需额外复杂校准即可保证安装位置的准确性。随后在底座上方构建铰接筒结构，铰接筒的内孔尺寸经过公差适配设计，可与对应规格的铰接轴实现间隙配合，保证铰接转动的顺畅性，同时避免配合间隙过大导致的晃动问题。为提升整体结构的承载能力，在铰接筒与底座之间设计了三角形加强筋结构，加强筋的过渡位置全部采用圆角处理，既可以减少应力集中问题，提升零件的抗疲劳强度，也能让整体外观更加流畅自然。建模完成后对零件进行渲染处理，选用亮面绿色工程塑料材质，调整材质的反光度与粗糙度参数，模拟出工程塑料注塑成型后的表面质感，同时添加柔和的环境光与定向光源，突出零件的结构轮廓与细节特征，让各部分的结构层次更加清晰。整体设计兼顾了结构强度与安装便捷性，铰接结构可实现对应部件的转动连接需求，加强筋结构在不增加过多整体重量的前提下大幅提升了结构刚性，底座的安装卡槽简化了安装流程，适合用于各类需要铰接支撑的机械结构场景，零件的所有壁厚都经过均匀化处理，符合注塑成型的工艺要求，可直接用于后续的生产加工环节。
