普拉特旋转式气闸阀体结构设计

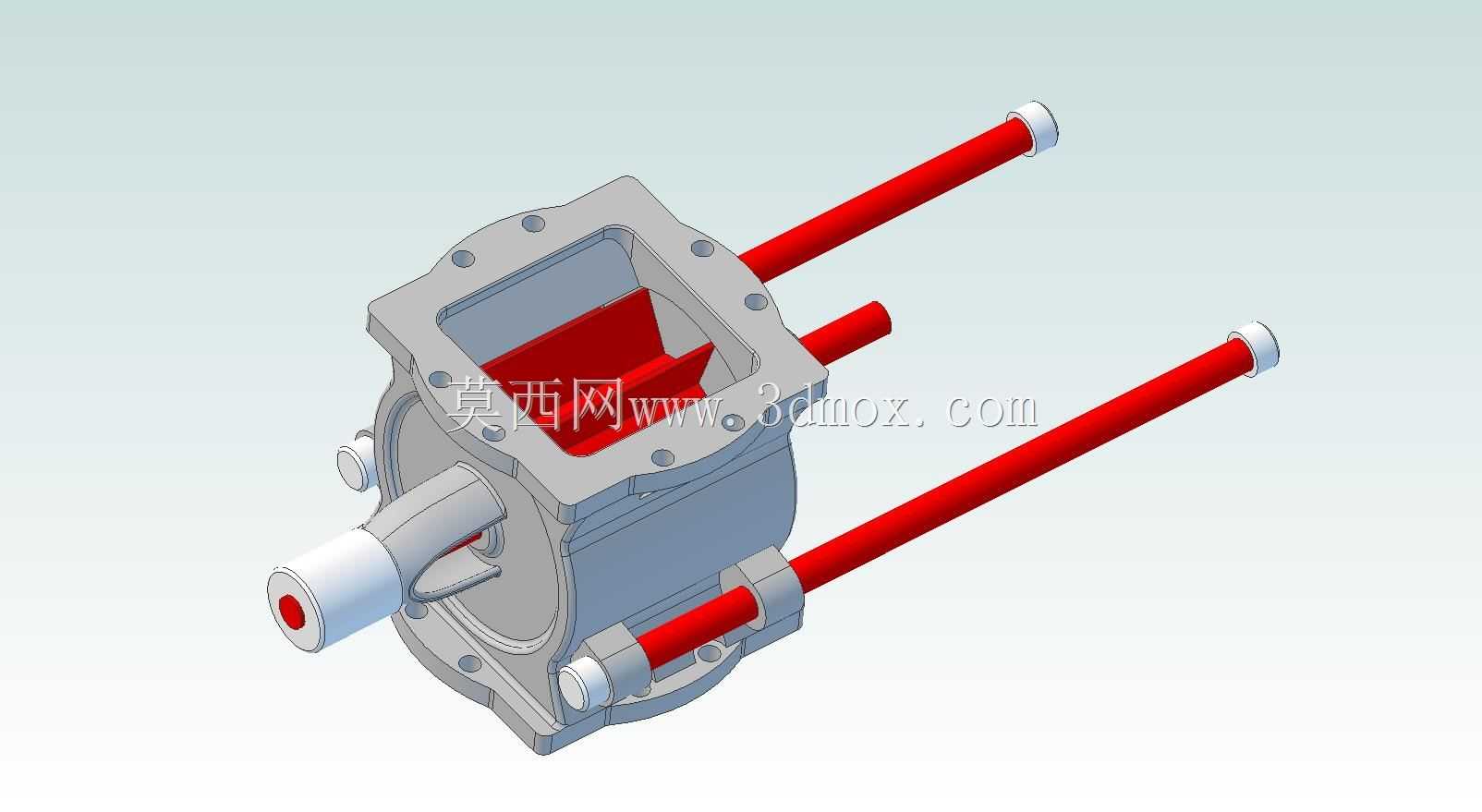

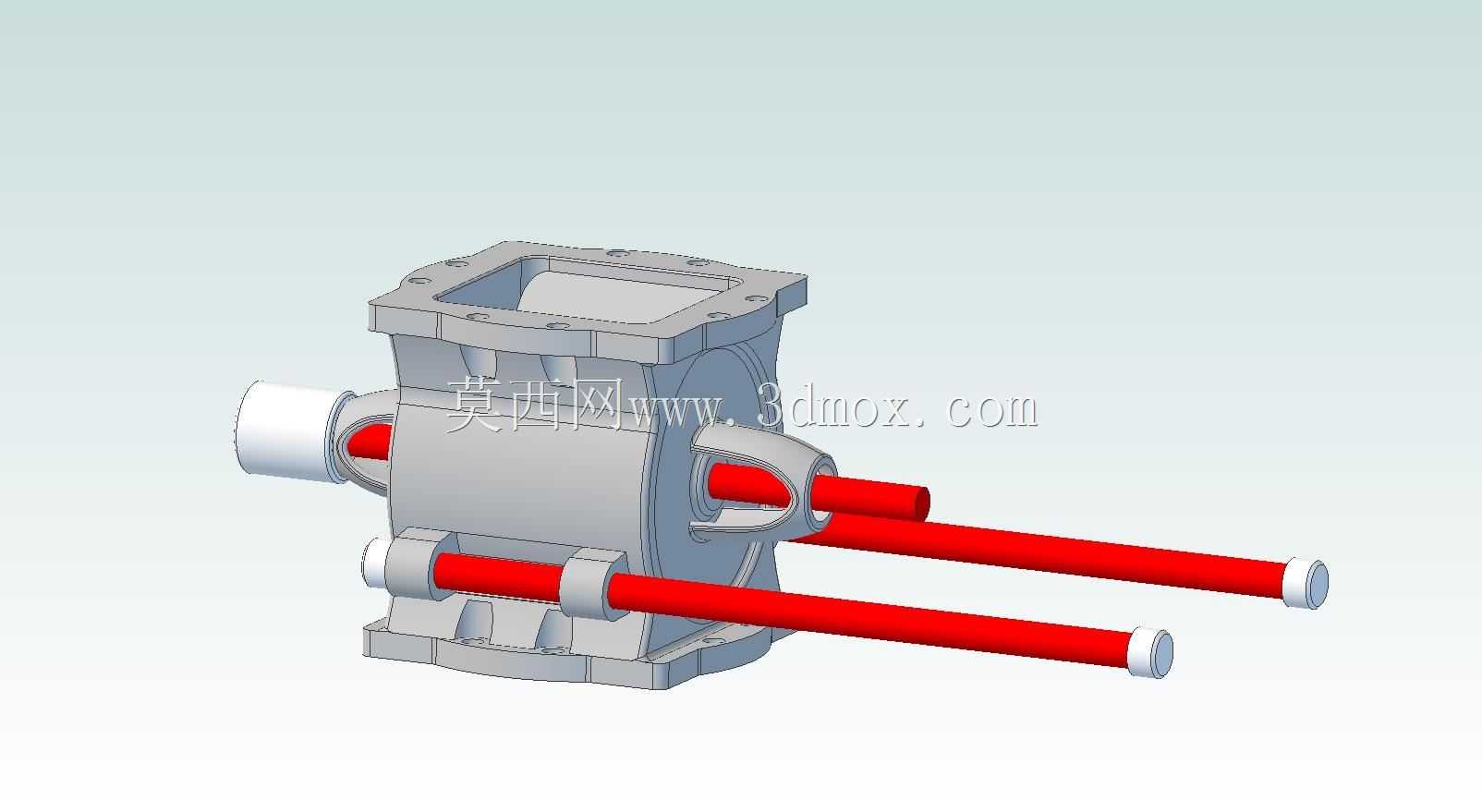

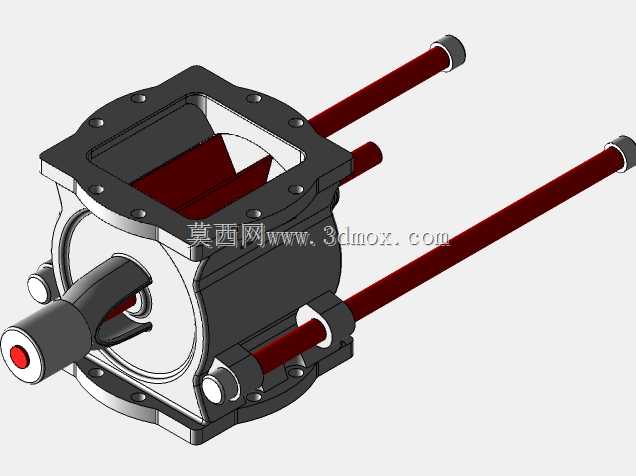

　　这款旋转气闸多用于粉体输送、通风除尘、工业气体管路的通断与流量调节场景，在粮食加工、建材生产、化工粉体输送线中十分常见，核心作用是在管路系统中实现介质通路的切换，同时保证阀腔与管路连接部位的密封性能，避免介质泄漏或者外部空气进入负压输送管路影响系统运行稳定性。从结构设计来看，主体采用方形法兰对接端与圆形管路连接端组合的结构，顶部方形法兰用于对接料仓或者设备出料口，法兰面预留的螺栓安装位按照常规工业管路法兰标准排布，安装时可直接匹配同规格的法兰连接件，不需要额外做转接结构，能有效减少现场安装的适配工作量。阀体的核心旋转密封腔采用一体化铸造成型的腔体结构，腔体内壁做了等径圆弧处理，保证旋转阀芯在转动过程中与腔体内壁的配合间隙均匀，

　　既可以降低转动过程中的卡滞风险，也能减少介质在腔体内的残留堆积，尤其适合输送带有一定磨琢性的粉体介质时，减少物料对阀体内壁的异常磨损。两侧伸出的红色杆件是阀芯的驱动与定位轴，轴体与阀体结合部位设计了多级轴肩结构，用于安装密封填料与轴承组件，既可以支撑阀芯平稳转动，也能阻断阀腔内部介质沿轴间隙向外泄漏的路径，轴端的连接位可适配手动手柄、气动执行器或者电动驱动装置，用户可以根据现场的自动化控制需求灵活选配驱动部件，不需要对阀体本身做二次改造。设计过程中充分考虑了安装边界的适配性，阀体主体的轴向尺寸与径向尺寸做了均衡控制，在保证阀芯通径满足流量要求的前提下，尽可能压缩阀体的整体占用空间，适合安装在管路布局紧凑、安装空间受限的生产工位。

　　阀体两侧的管路连接端采用快装式圆柱对接结构，配合对应的管卡即可完成与输送管路的快速连接，相比传统法兰连接的结构，拆装维护的效率更高，日常检修清理阀腔内部残留物料时，不需要完全拆卸两端的管路连接，仅需拆开单侧管卡即可转动阀芯完成清理作业。在功能特性上，这款旋转气闸的阀芯采用贯通式流道设计，当阀芯处于全开位置时，流道与管路方向完全对正，介质通过的阻力极小，不会出现明显的压降，适合大流量的气体或者粉体输送工况；当阀芯旋转至关闭位置时，阀芯密封面与阀体内壁紧密贴合，可实现可靠的截断密封，即使在管路存在一定工作压力的情况下，也不会出现内漏问题。
