铝型材框架式包装作业设备结构设计

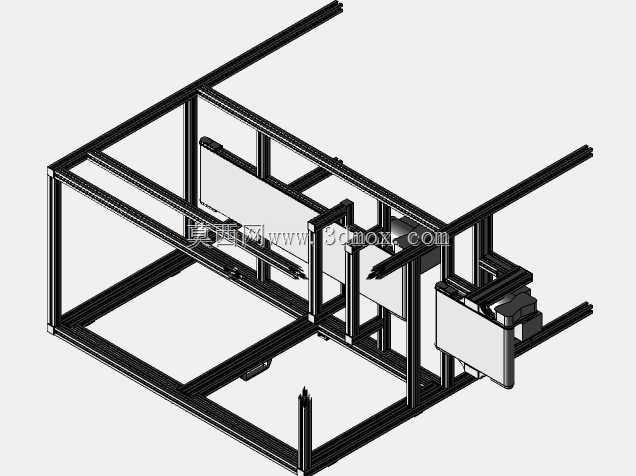

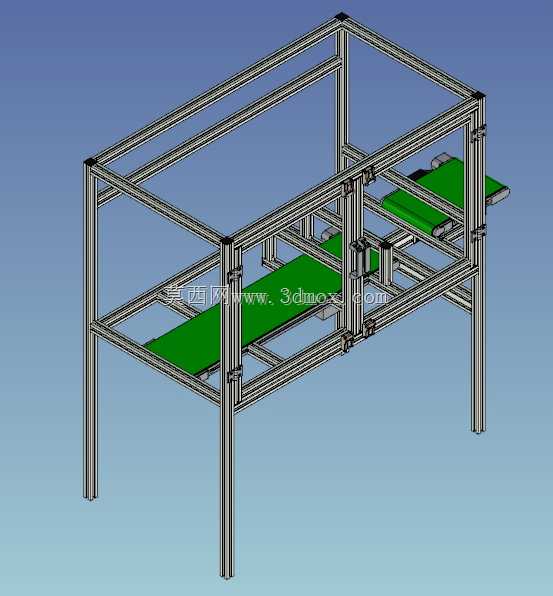

　　这套包装作业设备采用工业铝型材搭建主体承载框架，整体为开放式长条形布局，适配中小规格产品的连续包装工序流转需求，常见于电子零配件、小型五金件、日化分装件的外包封装作业场景，可对接上游产线出料端与下游码垛、质检工位，形成连贯的包装作业链路。设备主体框架采用标准40系列铝型材拼接，型材槽口预留充足的附件安装空间，无需额外焊接加工即可完成护板、检测元件、执行机构的固定，后期调整工位位置时仅需松开紧固件即可移位，适配多规格产品的包装换型需求。框架中部预留的多层安装位，可根据实际工艺需求加装封切组件、热缩组件、喷码组件或者称重检测模块，当前结构仅完成主体承载框架与侧边输送导向机构的搭建，属于初步方案阶段的结构设计，预留了充足的功能拓展空间。

　　从安装边界来看，设备整体长度方向沿物料输送方向延伸，宽度方向预留了操作人员的维护操作空间，底部框架支脚可搭配脚轮或者可调脚杯，适配不同车间地面的安装找平需求，无需预埋固定螺栓即可快速部署到现有产线中。侧边设置的双导向输送结构采用悬臂式安装，可根据待包装产品的宽度调整导向间距，避免物料输送过程中出现偏移卡滞，输送机构的驱动端预留了电机安装位，可根据包装节拍需求匹配不同功率的减速电机，满足每分钟10到30件的常规包装节拍要求。框架上部预留的横梁安装位，可加装透明亚克力护罩或者安全光栅，满足车间设备的安全防护要求，避免作业人员误触运行机构引发安全事故。整体结构没有采用复杂的定制焊接件，全部采用标准工业铝型材与通用连接配件，加工成本低、

　　组装周期短，适合中小批量生产的包装产线快速搭建，后续可根据实际工艺验证结果逐步加装功能模块，逐步完善设备的全流程包装作业能力。在结构设计过程中，重点考虑了铝型材的受力变形量，长跨度横梁位置采用了加厚型材或者双型材拼接的结构，避免长期负载后出现框架下沉变形，影响输送机构的运行精度，各连接节点均采用专用角件与螺栓紧固，配合防松垫片避免设备长期运行产生的震动导致连接件松动。设备的侧边预留了电气走线槽的安装位置，可将动力线、信号线统一收纳在型材槽口内，既保持设备外观整洁，也能避免线路外露被物料剐蹭破损，提升设备运行的稳定性。
