仿人型协作操作工位铝型材机架结构

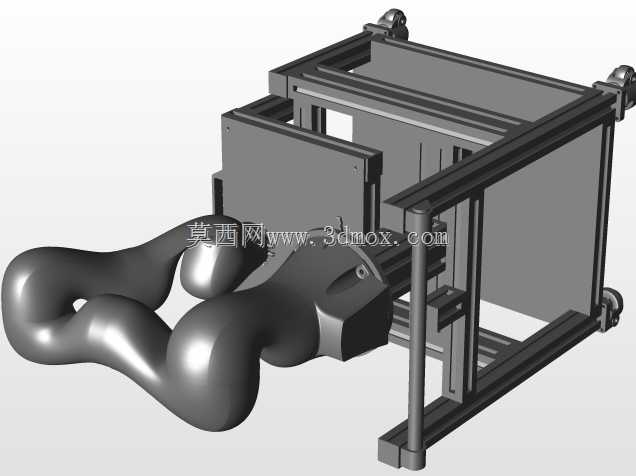

　　这套结构的核心设计逻辑，是围绕重复性定点操作的工位需求搭建的，整体采用欧标工业铝型材拼接作为主体承载框架，型材选型兼顾了侧向抗扭与垂直承重需求，框架底部预留了脚轮安装位与可调脚杯固定孔，既可以满足产线快速换型时的工位移位需求，也能在固定工位时通过脚杯调平抵消地面平整度误差，保证操作端的重复定位精度。前端的仿人型操作臂采用曲面流线型壳体设计，内部预留了传动组件、执行元件的安装空腔，臂体的关节转动角度经过运动仿真校核，可覆盖框架前方0.8米范围内的操作区间，适配常见的小件搬运、工位上下料、简单装配类作业场景。框架中部的双层安装板区域，可根据实际作业需求固定工装夹具、物料定位座或是检测元件，安装板上预留了间距统一的T型槽与安装孔位，

　　无需二次打孔即可快速调整工装位置，适配不同规格的工件作业需求。两侧的线性导轨组件横跨框架上部，可搭载横向移动的执行模组，拓展工位的横向作业范围，导轨的安装基准面经过铣平处理，保证模组运行时的直线度误差控制在每米0.1毫米以内，避免运行卡滞或定位偏差。从安装边界来看，整套结构的整体占地宽度控制在1.2米，深度0.9米，高度1.1米，刚好适配标准产线的工位间距，不会占用过多的车间通道空间，框架后侧预留了走线槽与电气元件安装区，可将动力线、信号线统一收纳，避免管线外露干扰臂体运动。设计过程中特意对臂体的运动包络线做了全行程干涉检查，确保臂体在全角度转动时不会与框架立柱、安装板上的工装发生碰撞，同时在框架的边角位置做了圆弧过渡处理，

　　减少现场操作人员磕碰的风险。这套结构可直接作为小型自动化作业单元的主体框架使用，也可根据具体的作业工艺替换前端执行端，适配分拣、装配、上下料等不同的工位需求，铝型材框架的拼接式设计也方便后期根据工艺调整做尺寸拓展，无需整体重新加工机架。
