铝型材框架可移动立式悬臂作业支架

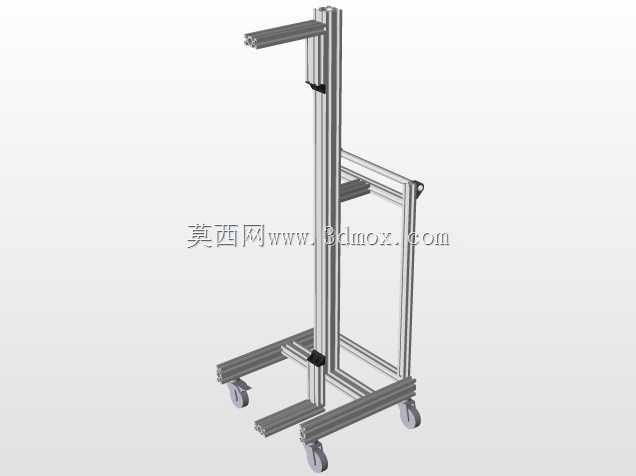

　　这款可移动立式悬臂作业支架，主体采用工业铝型材拼接搭建，整体框架无焊接结构，所有连接节点依靠型材专用角件与紧固件锁合，后期可根据实际作业需求快速调整悬臂高度、横向伸出长度，适配不同工位的操作边界要求。底部采用H型布局的铝型材承托底架，四个端角均安装万向脚轮，其中两个脚轮带刹车锁止结构，既可以满足车间内跨工位快速转运的需求，锁止后也能保证作业过程中支架无偏移、晃动，适配生产车间内频繁调整作业点位的使用场景。

　　从功能设计来看，垂直布置的主立柱承担主要承重载荷，型材槽内预装滑块螺母，悬臂组件通过抱箍式锁紧件与主立柱连接，松开锁紧手柄即可沿立柱槽道上下滑动调整高度，调整范围覆盖常规站立作业、坐姿作业的操作高度区间，无需额外拆解结构即可完成适配。横向伸出的悬臂段采用同规格铝型材制作，端部预留标准安装孔位，可直接固定作业终端、检测探头、小型操作面板或者辅助工装夹具，悬臂伸出长度可根据作业覆盖范围调整，避免支架主体过于靠近操作区挤占作业空间。

　　设计过程中优先考虑了框架的抗倾覆性能，底部底架的横向跨度大于悬臂最大伸出长度的1.2倍，即使悬臂端部挂载额定载荷，整机重心依然落在底架脚轮围成的支撑面内部，不会出现侧翻风险。整体框架的型材选型经过载荷校核，主立柱采用大截面规格铝型材，保证悬臂调整至最高位置、挂载额定载荷时，立柱挠度控制在作业允许范围内，不会出现悬臂端头下沉影响操作精度的问题。

　　安装边界方面，整机收拢状态下占地面积不足0.8平方米，可轻松通过车间常规宽度的通道、设备间隔，悬臂最大伸出长度可覆盖支架侧方0.6米范围的作业区域，垂直调整行程满足0.7米到1.6米的高度区间，适配绝大多数生产现场的临时作业、定点辅助操作需求，可作为生产线上的移动检测支架、工装挂载架、操作终端支撑架使用，也可用于实验室、调试车间的临时设备搭载平台，框架所有外露端面均安装端盖封边，无尖锐毛刺，符合车间作业的安全规范要求。
