长距夹持式物料抱持输送结构设计

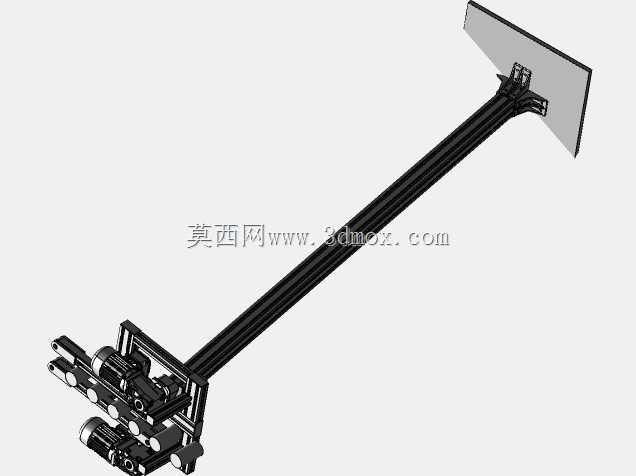

　　该抱持输送结构主要面向规整块状、箱装类物料的长距离平稳转运场景，常见于电商仓储分拣线、家电组装线末端、食品外包装整线输送环节，可替代传统皮带输送在易滑落、需侧向定位的物料转运场景下的应用，避免物料在输送过程中出现偏移、掉落、堆叠错位的问题。从结构设计逻辑来看，整体采用单主梁悬臂式布局，长主梁采用标准铝型材拼接搭建，可根据现场输送距离需求灵活裁切调整长度，主梁两端分别设置进料端夹持模组与出料端挡料定位组件，进料端集成多组并排布置的驱动辊轮与侧向夹持轮组，辊轮表面包覆防滑聚氨酯材质，既能提供足够的输送摩擦力，又不会刮伤物料外包装表面。夹持轮组采用弹性浮动安装结构，可在一定范围内自适应不同宽度尺寸的物料，无需频繁调整夹持间隙，

　　适配常见的300-600mm宽度范围的箱装、块状物料，输送过程中侧向夹持力可通过内置的弹簧预紧结构调整，避免夹持力过大压损物料，或是夹持力过小导致物料打滑。设计过程中充分考虑了现场安装的边界条件，整体结构的安装基准面位于进料端模组底部，可直接通过膨胀螺栓固定在车间地面或是生产线支架上，主梁下方无需额外设置中间支撑，最大可适配8米长度的无支撑输送跨度，适合跨工位、跨设备的物料转接场景，整体结构的横向最大宽度不超过1.2米，纵向安装预留空间只需在输送路径两端留出0.8米的检修操作空间即可，不会占用过多车间通道面积。出料端的挡料定位组件采用可翻转式挡板结构，当物料输送至末端时，挡板可配合生产线的到位传感器实现物料的暂存定位，

　　待下游设备取料完成后挡板自动复位，无需额外设置阻挡气缸，简化了整体气路布局。整套结构仅保留实体建模部分，未包含最终的电气布线与外防护钣金细节，结构件之间的连接孔位、安装配合面均按照实际装配公差预留，建模过程中对所有运动部件做了干涉检查，夹持轮组的开合行程、驱动辊轮的转动范围均无运动干涉，可直接用于后续的工程图导出与零部件加工，也可作为整线方案设计中的标准输送模块直接调用，适配不同产能需求的生产线布局调整。
