工业铝型材组合式机架框架结构设计

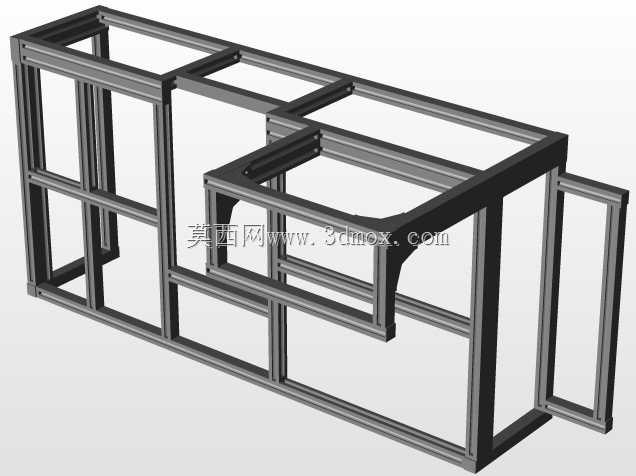

　　该铝型材框架结构主要面向工业生产场景下的设备承载、工位搭建以及工装测试需求，常见于电子组装生产线、小型自动化设备集成、实验室测试工位搭建等场景，作为核心承载基体承担上部功能组件的安装固定、作业区域分隔以及管线排布依托的作用。从结构设计逻辑来看，整体采用欧标标准工业铝型材作为主体拼接材料，摒弃传统焊接机架的不可逆设计，所有连接节点均采用型材配套的角件、内置连接件进行锁紧固定，无需焊接、表面喷涂等二次加工工序，可根据实际使用需求快速拆解重组，适配不同的工位尺寸调整需求。框架整体采用分层分区域的布局设计，外侧主框架采用大截面规格铝型材搭建，保证整体结构的抗扭、抗弯刚度，避免上部加载设备后出现框架形变超差的问题；

　　内侧嵌套的独立小框架采用同系列小截面型材制作，可作为独立功能模块的安装位，比如用于固定操作面板、检测组件、物料暂存托盘等部件，与主框架之间通过型材槽内的T型螺栓连接，可沿型材长度方向调整安装位置，适配不同尺寸功能组件的安装需求。从安装边界来看，框架底部预留了脚轮或者支撑脚杯的安装接口，可根据使用场景选择移动或者固定安装方式，底部型材端面预设的螺纹安装孔可直接适配标准规格的调节脚杯，方便对框架整体水平度进行微调，适配地面不平整的车间安装环境；框架所有型材的拼接端面均做了平齐处理，无突出的连接部件，避免在人员操作过程中出现剐蹭风险，型材表面的阳极氧化层可满足常规车间环境下的防腐蚀、耐磨损需求，无需额外做表面防护处理。在管线排布层面，

　　框架的型材自带内置槽道，可将设备的电源线、信号控制线、气路管线全部嵌入槽道内布置，通过配套的线槽盖板进行遮盖，避免管线外露造成的现场杂乱、管线被剐蹭破损的问题，同时也方便后期设备维护时的线路梳理与更换。该框架的结构设计充分考虑了装配过程的工艺性，所有连接节点的操作空间均预留充足，使用常规内六角扳手即可完成全部装配作业，无需特殊定制工装，普通装配人员即可快速完成整机组装，相比传统焊接机架，装配周期可缩短60%以上，且后期改造升级的成本极低，仅需更换部分型材或者调整连接位置即可完成框架的功能拓展，非常适合多品种小批量的设备生产场景以及需要频繁调整工位布局的生产车间使用。框架的受力分布经过优化，主承载梁的布置位置对应上部设备的重心投影区域，避免出现偏载造成的局部应力集中，在长期加载使用过程中可保持结构尺寸的稳定性，保证上部安装的精密设备运行精度不受框架形变影响。
