油箱用螺旋槽式感应液位检测装置

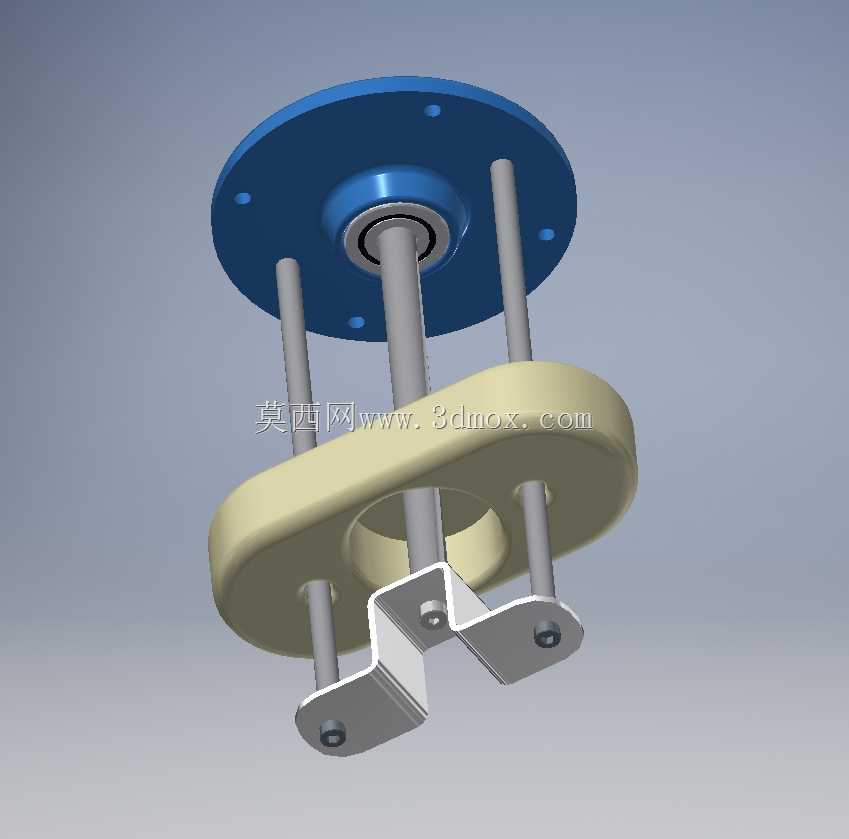

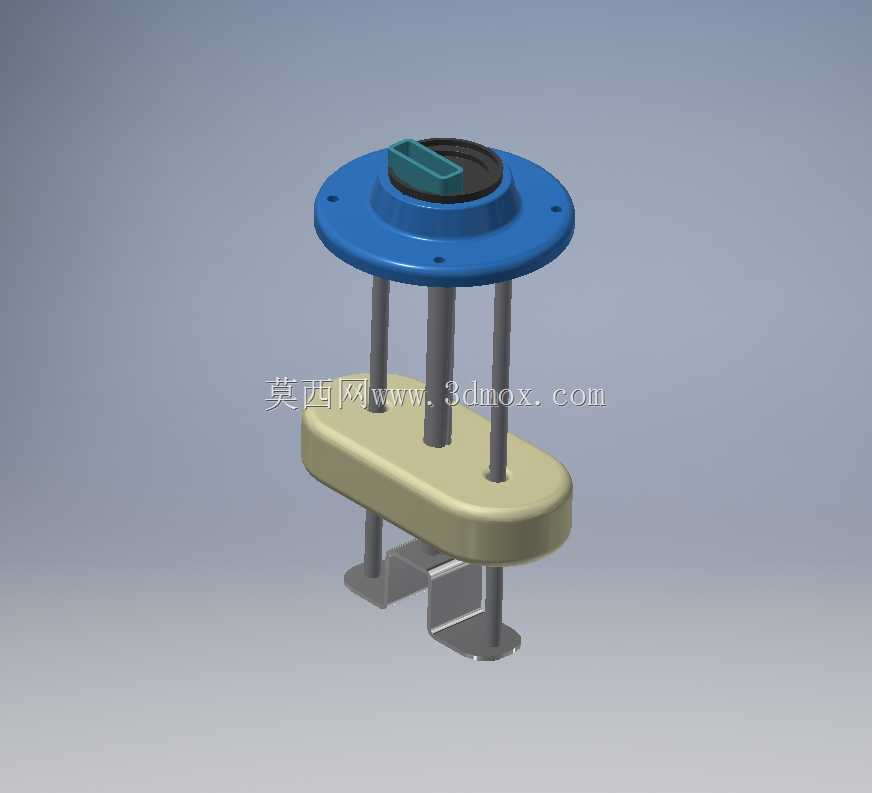

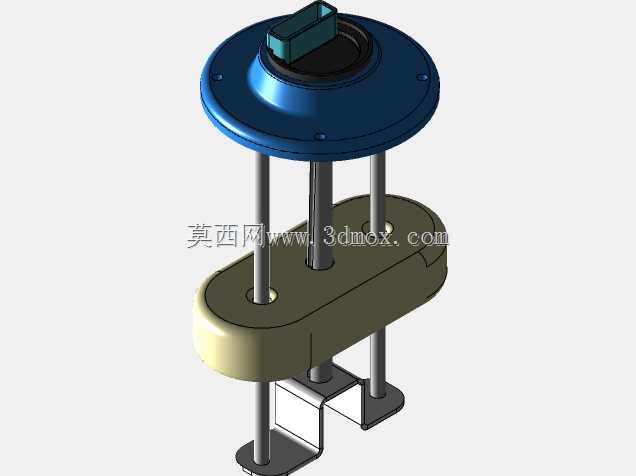

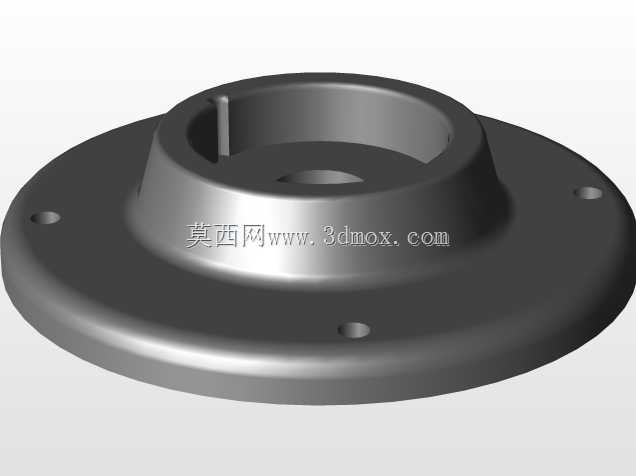

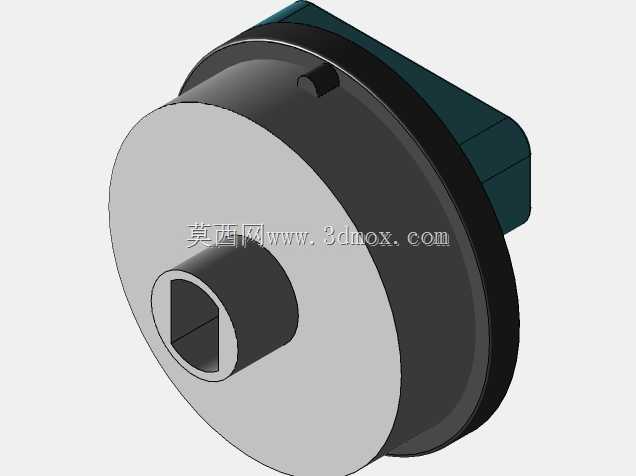

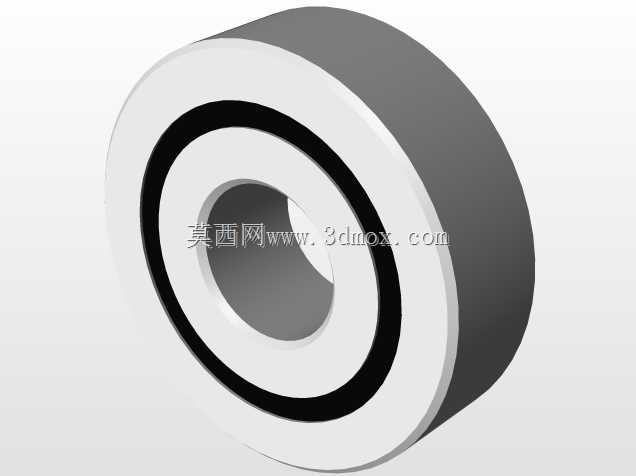

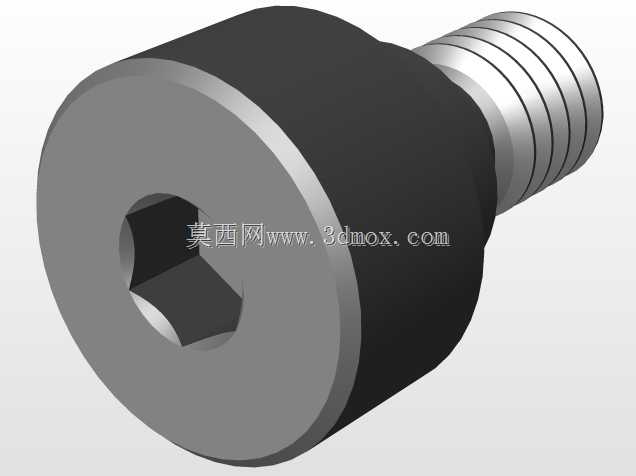

　　这款感应液位检测结构主要面向中小型燃油箱、储液罐的液位实时监测场景，适配需要连续输出液位位置信号的车载、小型工业储液设备使用，核心是通过机械传动将浮子的垂直位移转化为转轴的旋转动作，再配合内置的智能感应元件输出对应液位信号，避免了传统浮子干簧管结构点位检测的局限性，可实现全量程的液位位置反馈。从结构设计逻辑来看，顶部的蓝色法兰盘为安装基准面，圆周均布的安装孔用于和油箱顶部的安装位通过螺栓锁紧，法兰中心集成了感应元件的安装腔体与转轴支撑结构，腔体顶部预留了接线与密封的装配空间，安装时法兰与油箱顶面之间需加装密封垫，避免油气泄漏。三根垂直布置的导向柱从法兰盘向下延伸，为浮子提供垂直运动的导向约束，避免浮子随液面晃动出现卡滞或偏移，

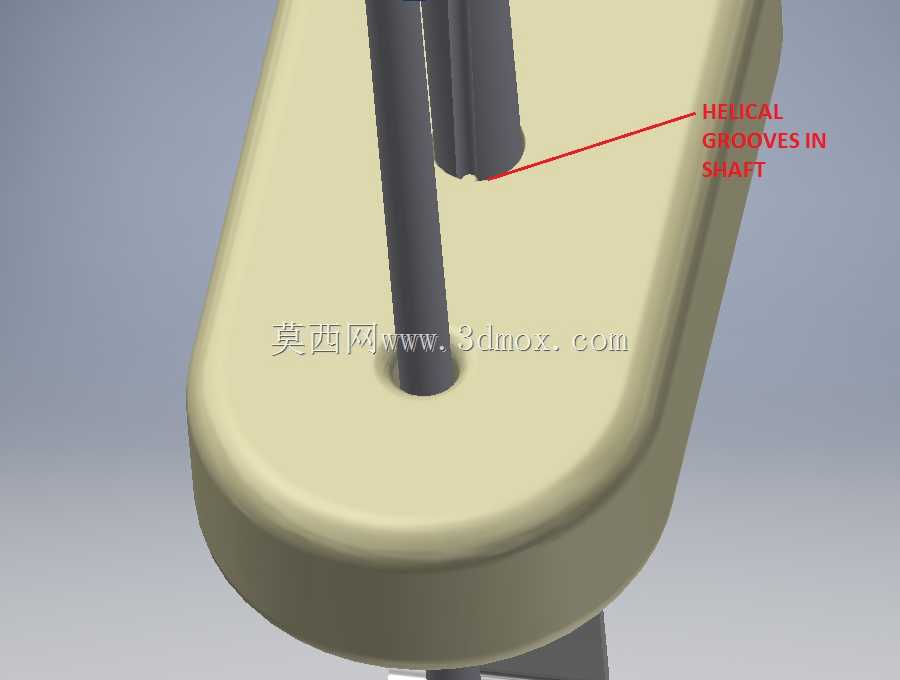

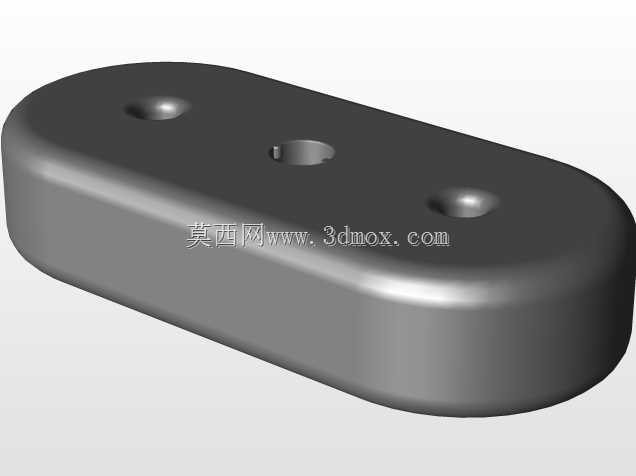

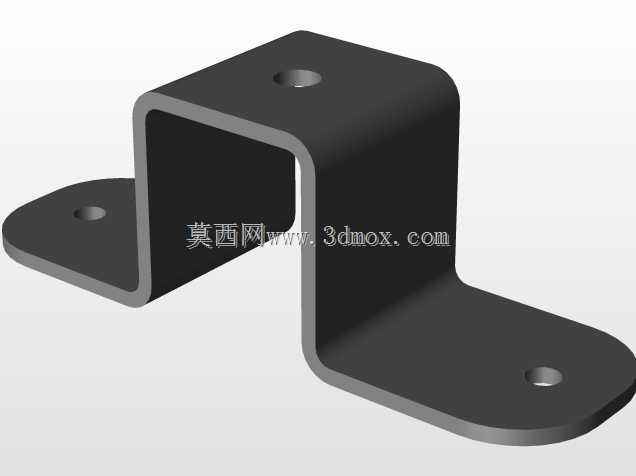

　　导向柱的长度直接决定了可检测的最大液位高度，适配不同深度的油箱时可调整导向柱长度，无需改动上部的感应与安装结构。中间的传动转轴表面加工有连续螺旋槽，浮子中心孔内的卡舌嵌入螺旋槽内，当浮子随液面升降做垂直运动时，卡舌会推动螺旋槽带动转轴产生旋转动作，螺旋槽的导程直接决定了浮子全行程对应的转轴旋转角度，本次设计的螺旋槽导程对应浮子全行程时转轴旋转40度，刚好匹配感应元件的有效检测角度范围，避免超量程损坏感应元件。浮子采用长圆形的中空注塑结构，外形做了圆弧过渡处理，减少液面波动时的冲击力，下部的金属支架为配重与导向辅助结构，保证浮子始终保持水平状态沿导向柱滑动，避免卡舌与螺旋槽脱开。结构设计上，

　　上部法兰与感应腔体采用注塑成型工艺可实现批量生产，传动转轴可采用机加工或者模制工艺生产，底部支架采用冲压压印工艺成型，整体零件数量少，装配工序简单。不过该结构在实际应用中存在几处需要优化的点：一是转轴与感应元件的配合需要保证旋转阻力足够小，若感应元件内置阻尼过大，会导致浮子浮力无法推动转轴转动，出现检测失效的问题；二是不同高度的油箱需要匹配对应长度的螺旋槽转轴，无法通过单一规格适配全系列油箱；三是当前结构在转轴穿出法兰的位置未设计可靠的动密封结构，油箱内的油气可能顺着转轴间隙进入感应元件腔体，长期使用会影响感应元件的使用寿命，后续优化可在转轴位置加装旋转密封圈，同时在感应腔体内部做灌封处理，提升密封可靠性。安装时需要保证导向柱垂直于油箱安装面，避免浮子滑动时出现偏磨卡滞，法兰安装面的平面度需要控制在0.2mm以内，保证密封垫压缩均匀，不会出现渗漏问题。
