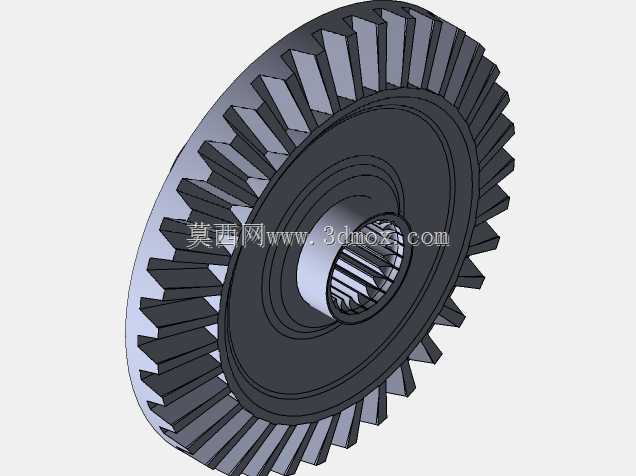

CanAm欧蓝德800全地形车后差速器锥齿轮结构

　　该差速器从动锥齿轮结构，主要适配全地形车后桥传动系统，在非铺装路面行驶、重载拖拽、越野穿越等工况下承担核心动力换向与扭矩分配作用，是全地形车后桥传动链中连接主减速与半轴输出的关键承载部件。从结构设计逻辑来看，该部件采用直齿锥齿轮啮合形式，相比螺旋锥齿轮加工门槛更低，反向测绘复刻的精度更容易控制，适配小批量改装、维修替换的实际需求，齿轮齿部参数经过反向拟合，啮合侧隙控制在合理区间，可避免重载冲击下出现齿面卡滞、异常磨损问题。齿轮中心集成花键孔结构，花键齿形与半轴配合段做了等强度设计，花键大径、小径以及齿侧配合公差参考同级别量产全地形车的配合标准，既保证扭矩传递过程中无松旷量，也能满足维修拆装时的装配便利性，

　　不会出现过盈量过大导致的装配卡滞。从安装边界来看，齿轮背面的定位止口尺寸与差速器壳体的安装定位面完全匹配，端面连接孔的位置度经过校核，装配时可直接与差速器壳体的安装凸台贴合，无需额外调整垫片即可保证主减速齿轮的啮合印痕处于合理范围，降低维修装配的调试难度。齿部的齿宽设计充分考虑全地形车的冲击载荷特性，齿根处做了圆角过渡处理，可分散应力集中点，避免大扭矩冲击下出现断齿失效，齿轮整体的材质适配常规渗碳淬火工艺，齿面硬度可满足越野工况下的耐磨需求。在实际应用场景中，该结构既可以作为维修替换件用于存量CanAm欧蓝德800车型的后桥故障维修，也可作为同级别自制全地形车、小型越野载具的主减速部件参考，

　　设计过程中充分考虑了民用改装场景的加工可行性，没有采用需要专用定制刀具的特殊齿形，普通三轴加工中心配合四轴转台即可完成齿部粗加工，后续经过齿面打磨、热处理即可满足非竞技场景的使用需求。齿轮的整体外径、轴向厚度都严格参照原车部件的安装空间设计，替换安装时不会与差速器壳体、后桥半轴套管等周边部件产生运动干涉，安装后无需调整后桥的整体布局即可直接使用。
