微星GTX760显卡水冷头密封结构件

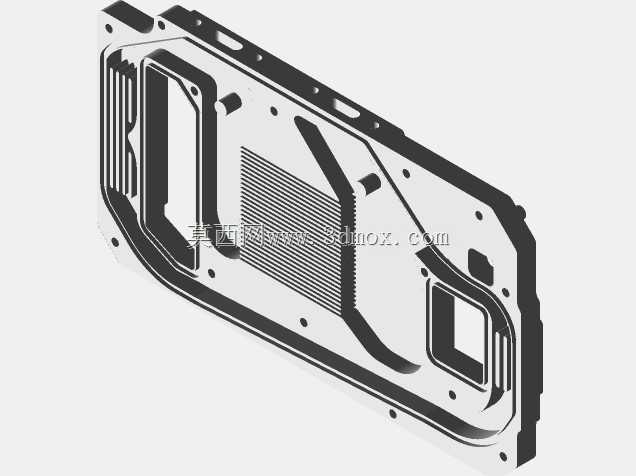

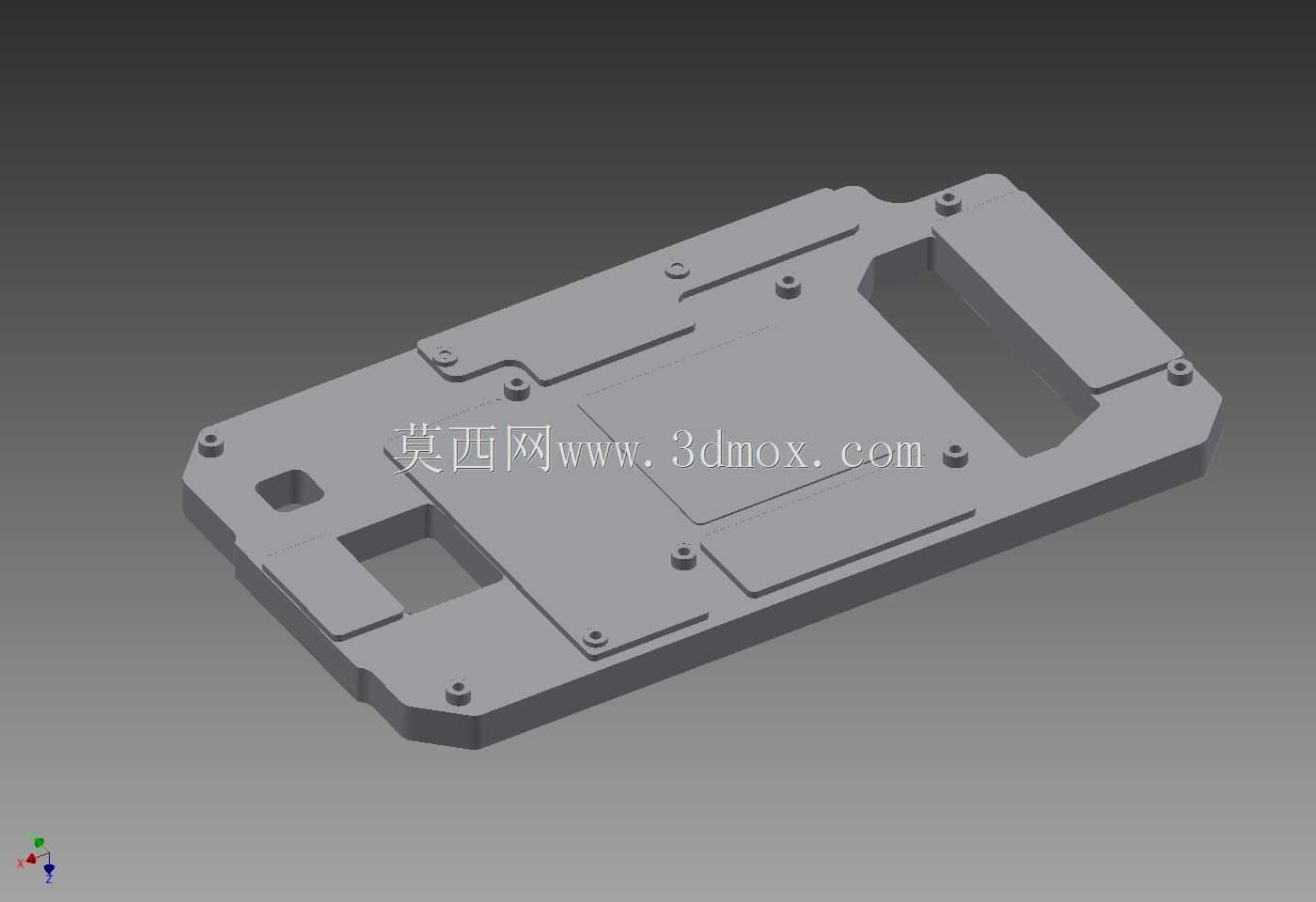

　　这款结构件是桌面级独立显卡分体式水冷散热系统的核心密封承载部件，对应适配微星GTX760系列公版及同PCB布局的衍生型号，主要作用是为显卡核心、显存颗粒、供电MOS管等高热区域构建封闭的冷却液流道，替代原厂风冷散热模组实现更高效率的热量导出。从结构设计来看，整体采用与显卡PCB安装孔位完全匹配的异形薄板构型，边缘均匀分布的沉头安装孔可直接对应PCB上的原厂固定点位，安装时无需额外对PCB进行打孔或裁切改造，配合对应厚度的密封胶圈即可实现流道与发热元件的紧密贴合，避免冷却液渗漏风险。构件表面预留的多组凸台与凹槽结构，分别对应不同高度的发热元件：核心区域的下沉式平面可直接贴合GPU核心 Die 表面，周围凸起的筋条将显存、

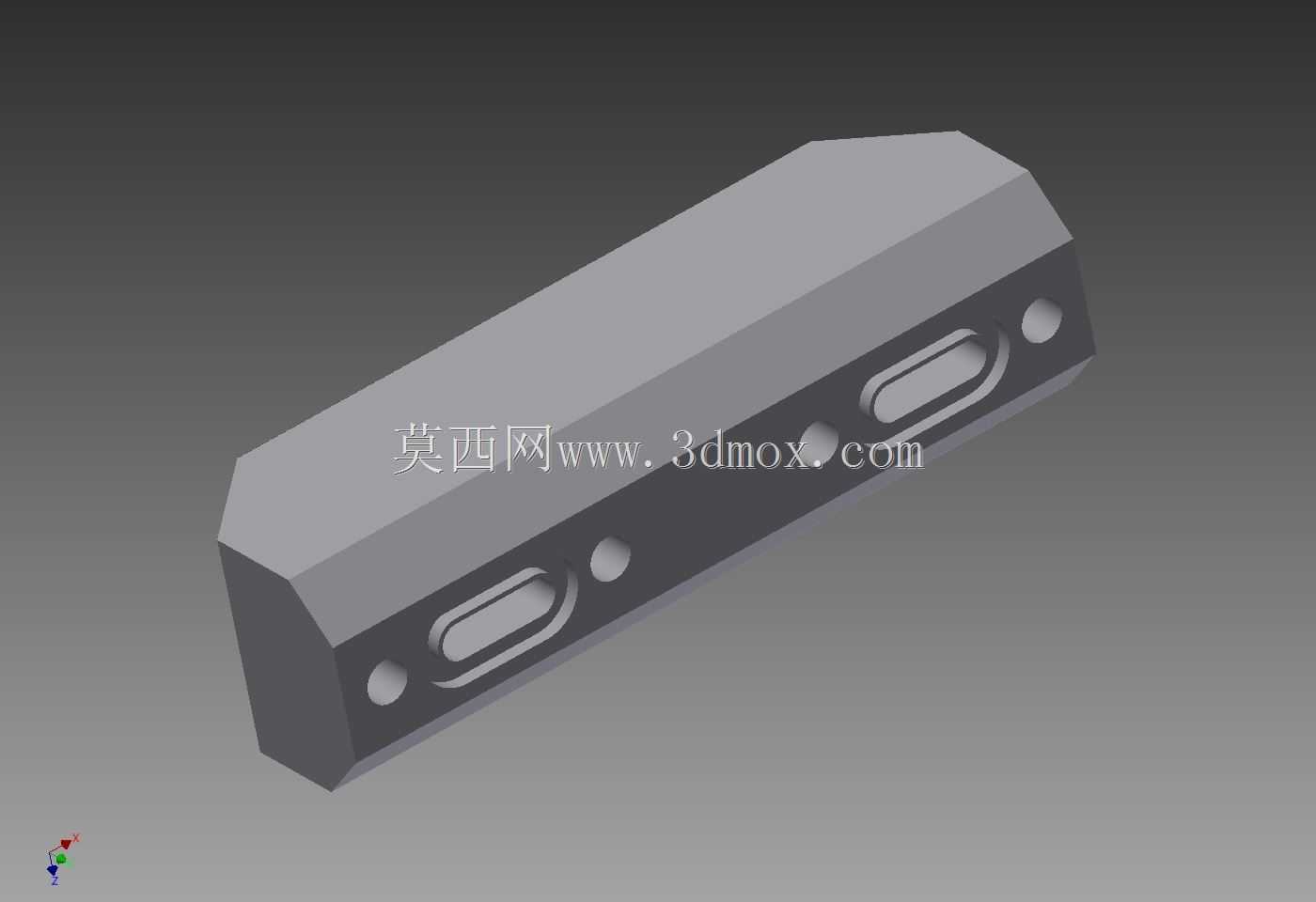

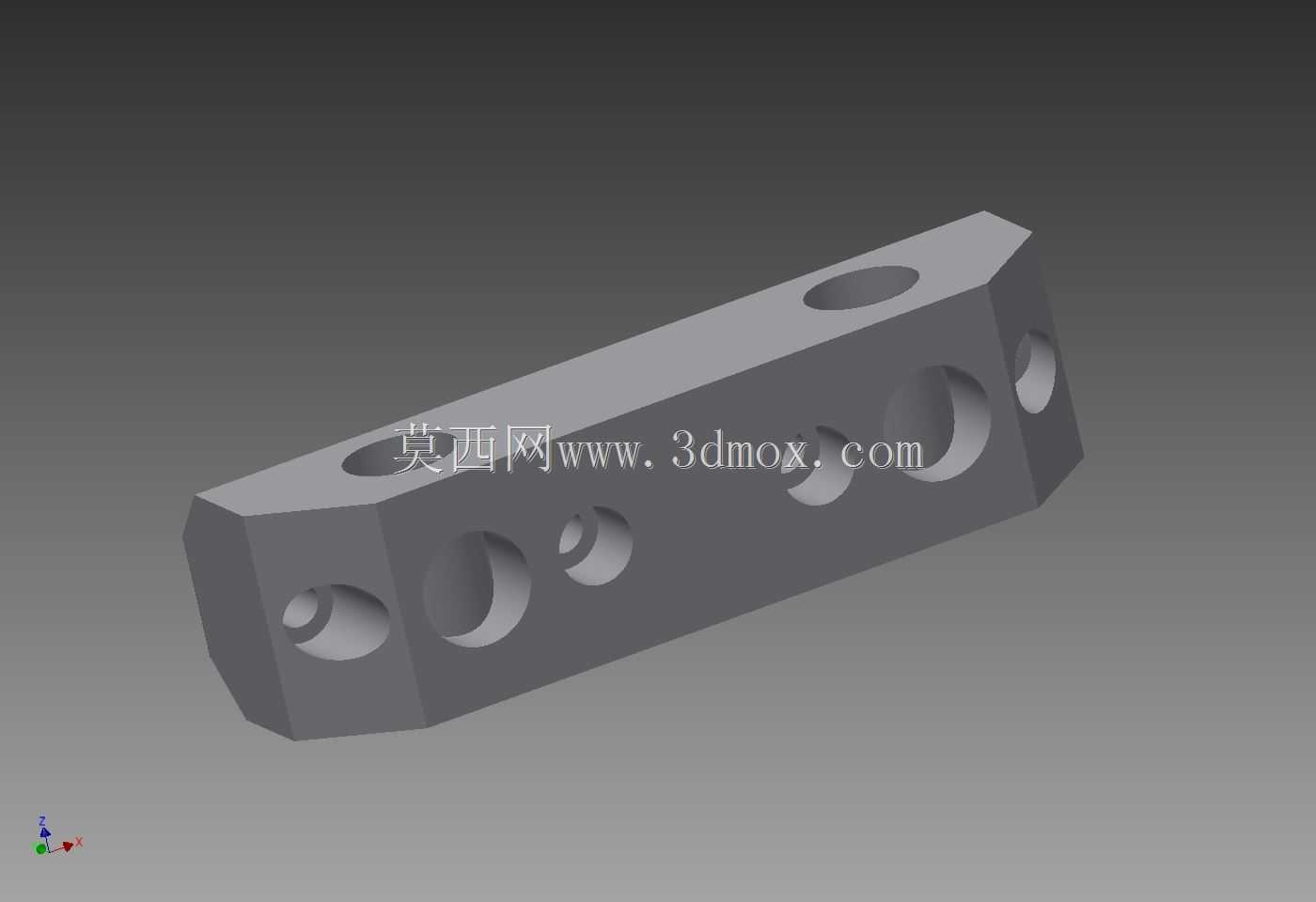

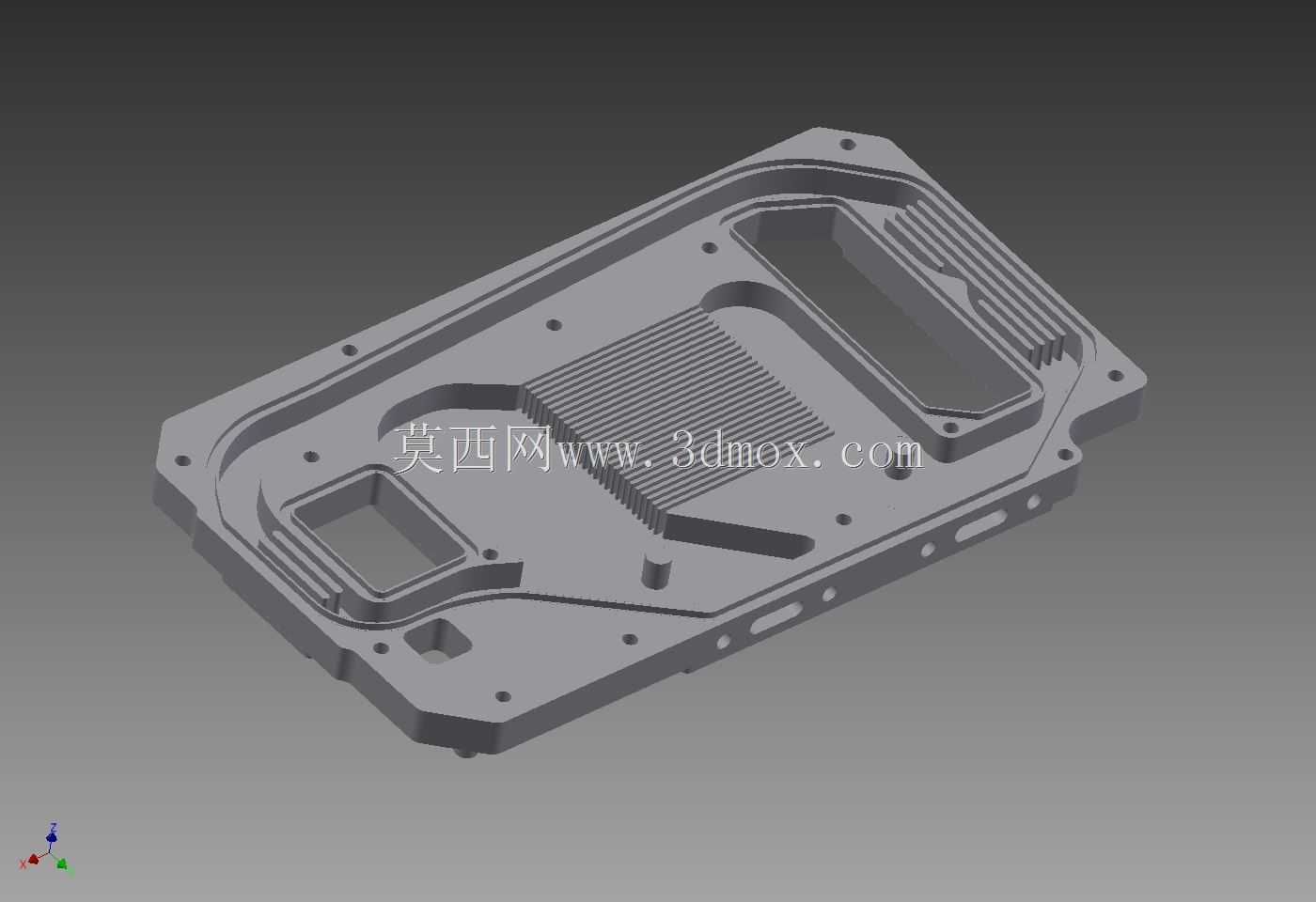

　　供电区域分隔为独立的分流道，确保冷却液流经时可覆盖所有高热点位，不会出现局部流量不足导致的散热死区；侧面预留的进出水口接口位可匹配标准G1/4规格的水冷快拧接头，方便用户对接水冷管路。在安装边界上，构件整体厚度控制在12mm以内，安装后不会与机箱内的主板供电散热片、内存插槽产生位置干涉，适配绝大多数ATX、MATX规格的机箱安装空间；构件表面的鳍状凸起结构并非风冷散热鳍片，而是流道内部的扰流结构延伸至外壁的部分，可在冷却液高速流经时打破层流状态，提升热交换效率，同时也能增加构件本身的结构强度，避免安装时受力不均导致的形变。实际应用场景中，这类水冷密封结构件多用于台式电脑的超频改装、长时间高负载渲染运算、电竞游戏主机搭建等场景，

　　相比原厂风冷散热可将显卡满载核心温度降低15-20摄氏度，同时大幅降低高负载下的风扇运行噪音。设计过程中需要严格匹配PCB上所有元件的高度差，尤其是核心周围的电容、电感等凸起元件，对应的避空位尺寸公差需控制在0.1mm以内，既保证密封胶圈有足够的压缩量实现密封，又不会因为间隙过大导致冷却液从元件周边旁通，降低散热效率；同时所有流道的转角处都做了圆角过渡处理，减少冷却液流动阻力，降低水泵的运行负载。
