KTM50越野摩托后制动刹车盘结构

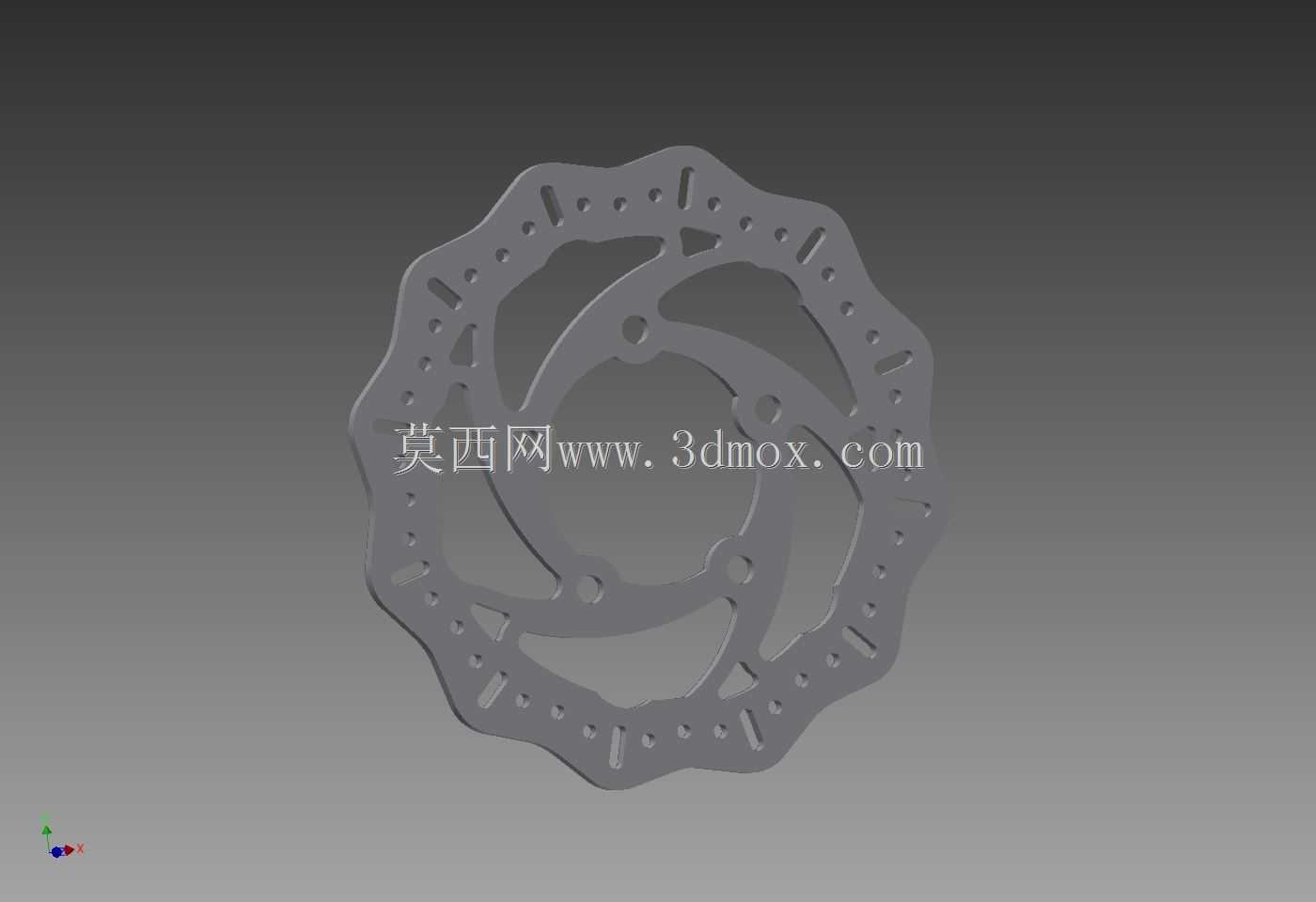

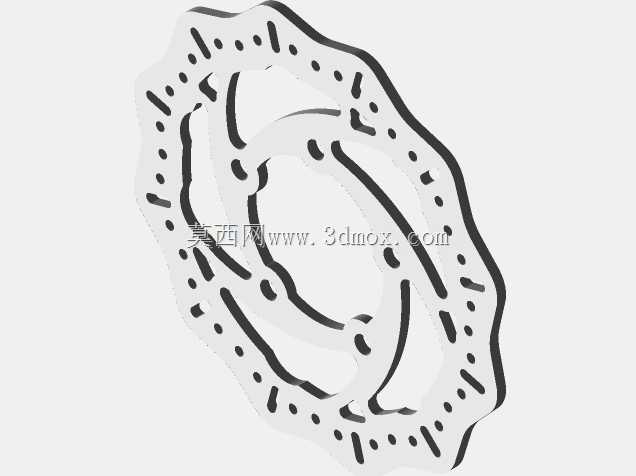

　　这款制动盘对应小型越野摩托后轮制动系统，属于碟刹结构的核心摩擦承载部件，日常使用场景覆盖非铺装路面骑行、场地越野训练等复杂工况，工作时需要承受高频制动带来的摩擦热、轮端传递的冲击载荷，同时要兼顾轻量化需求降低非簧载质量，提升后轮的循迹表现。从结构设计来看，盘体外缘采用波浪形轮廓，并非规则正圆结构，这种轮廓一方面可以在制动过程中增加盘面与空气的接触面积，强化行驶中的对流散热效率，避免长时间制动后盘面温度过高引发摩擦系数衰减；另一方面波浪形边缘能够在制动块贴合摩擦时，周期性刮除制动片表面磨下的粉尘碎屑，减少碎屑在摩擦面堆积导致的制动抖动、异响问题。盘面分布的多组镂空槽与安装孔，首先是通过去除非受力区域的材料实现减重，

　　相比同尺寸实心制动盘能降低近三成重量，其次镂空结构可以形成空气流通的通道，进一步带走摩擦产生的热量，同时也能在涉水骑行后快速排干盘面水分，缩短湿滑路况下的制动响应距离。安装边界方面，盘体内圈的定位孔与安装孔位完全匹配KTM50车型后轮轮毂的安装基准，安装面平面度控制在0.05mm以内，保证装配后制动盘的端面跳动量符合设计要求，避免制动时出现踏板弹脚、车身抖动的问题。盘体的摩擦面厚度均匀，预留了足够的磨损余量，正常使用工况下可以覆盖多组制动片的更换周期，不需要频繁更换制动盘。设计过程中需要重点考虑盘面的热变形控制，通过镂空槽的合理排布分散热应力，避免频繁冷热交替后盘面出现翘曲变形，同时外缘的波浪轮廓做了圆角过渡处理，消除应力集中点，

　　防止越野骑行中受碎石冲击后出现裂纹扩展的问题。这类小排量越野车型的后制动盘，相比街车同类部件对抗冲击性能要求更高，因为非铺装路面骑行时轮端受到的颠簸冲击更大，制动盘不仅要传递制动力矩，还要承受一定的侧向冲击力，所以结构上在安装孔周边做了局部加厚处理，提升安装位的结构强度，避免急刹时安装位出现开裂失效。
