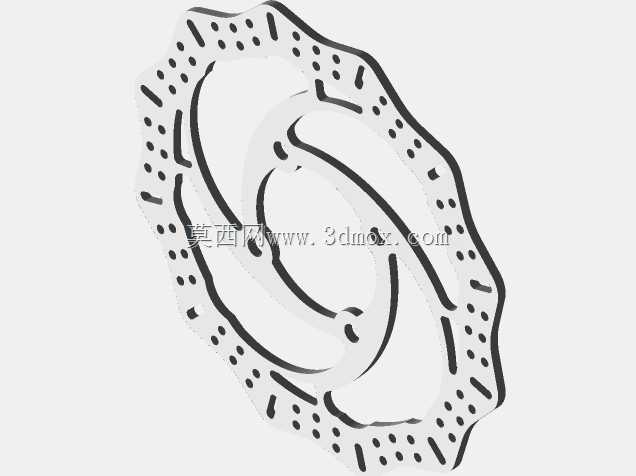

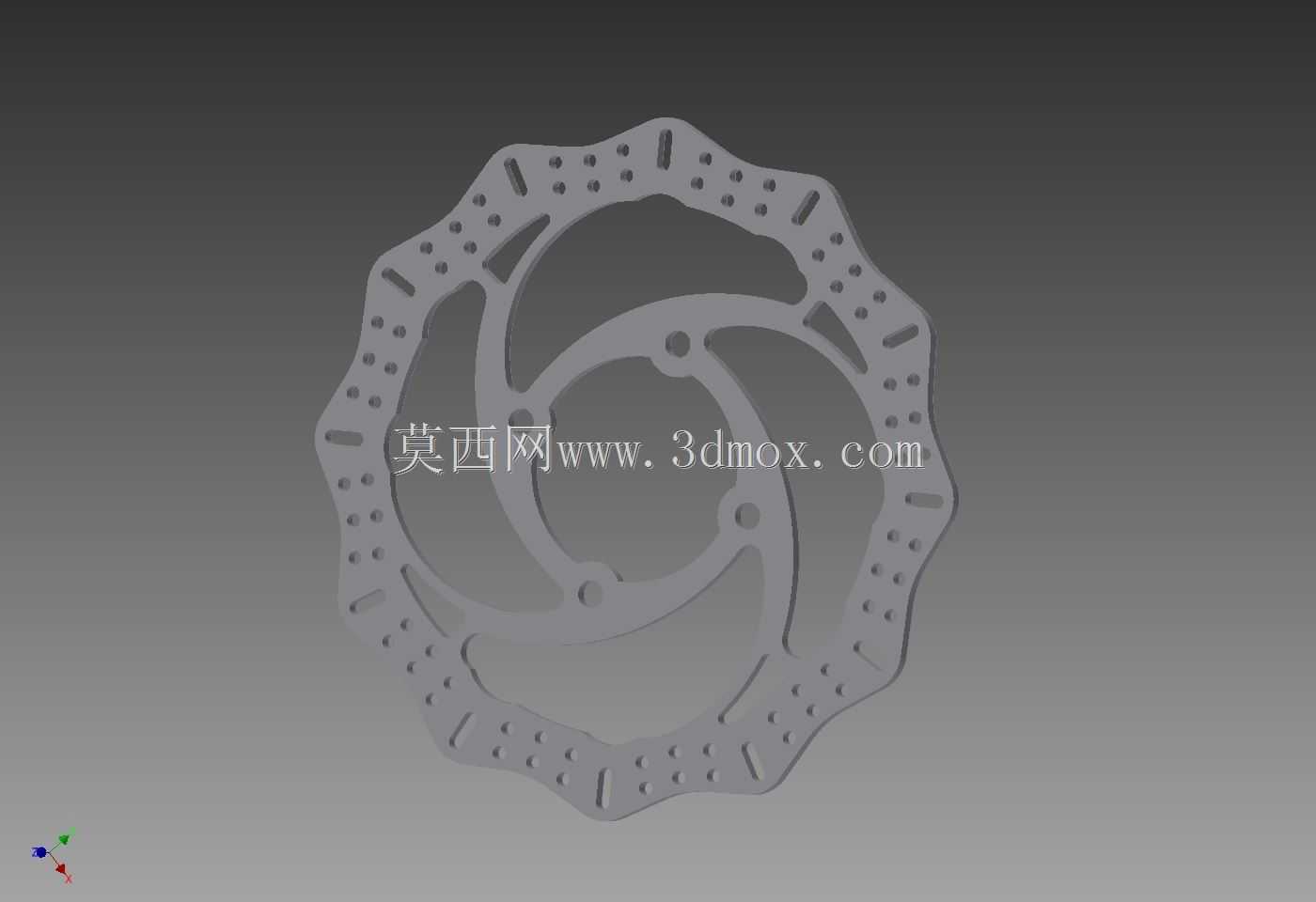

越野摩托车后制动刹车盘结构设计

　　这款制动盘主要适配小排量越野摩托后轮制动场景，在非铺装路面骑行、场地竞技等工况下承担核心减速制动功能，工作时通过与制动卡钳的摩擦片贴合，将车轮转动的动能转化为热能耗散，实现车辆减速或驻车锁止。设计阶段优先考虑越野场景下的抗冲击与散热需求，整体采用外轮廓波浪形花边结构，相比传统圆形制动盘，这种花边边缘在转动过程中可以持续切割流经盘面的气流，提升空气对流散热效率，避免长距离制动时盘面温度过高引发摩擦系数衰减，也就是常说的热衰退问题，同时波浪边缘在沾附泥沙时，转动过程中更容易将泥污甩出，减少砂石卡滞在摩擦片与盘面之间造成的异常磨损。盘面分布多组不同规格的通孔，一部分孔位沿周向均匀排布，主要作用是进一步提升散热效率，

　　同时在涉水骑行后可以快速排走盘面水分，缩短制动恢复时间，另一部分孔位为安装定位孔，对应轮毂上的安装凸台做位置匹配，安装时需保证孔位同轴度误差控制在合理范围内，避免制动时出现盘面偏摆、抖动的问题。盘体内部采用三瓣式辐条支撑结构，在保证整体结构刚度的前提下尽可能去除非必要材料，降低簧下质量，提升后轮悬挂的响应速度，辐条与外圈、内安装环的连接处均做了圆弧过渡处理，避免应力集中，在承受大制动力矩或者飞坡落地冲击时，减少连接位置开裂的风险。安装边界方面，内圈安装位的孔径与孔距严格对应配套轮毂的安装尺寸，盘体厚度匹配对应规格制动卡钳的摩擦片间隙，装配后需保证盘面与卡钳摩擦片的平行度，避免出现偏磨。实际使用中，这种带散热孔与波浪边缘的制动盘，

　　相比普通实心圆盘，在连续制动工况下的温度上升速率更低，摩擦性能稳定性更好，同时镂空结构也能减少泥沙附着，更适配越野骑行的复杂路况，建模过程中对所有过渡圆角、孔位倒角都做了细节还原，可直接用于制动系统结构匹配、改装件开发的参考验证。
