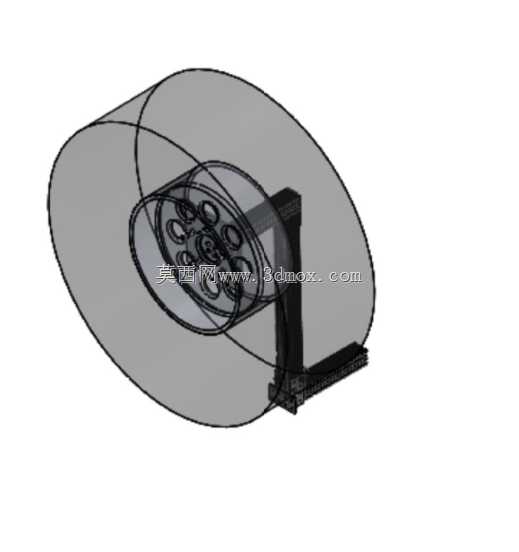

适配2英寸悬挂的备用轮胎挂载托架结构

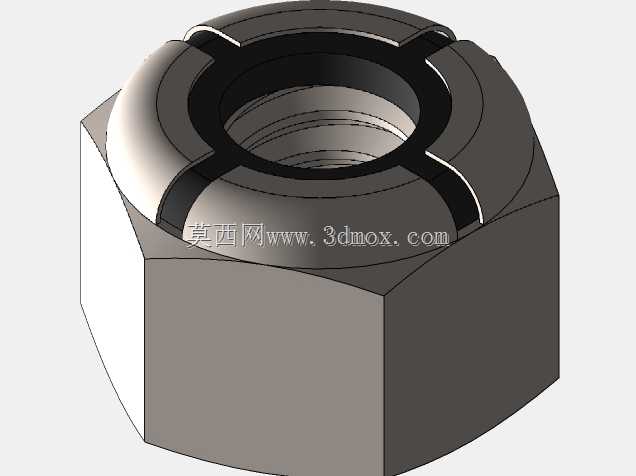

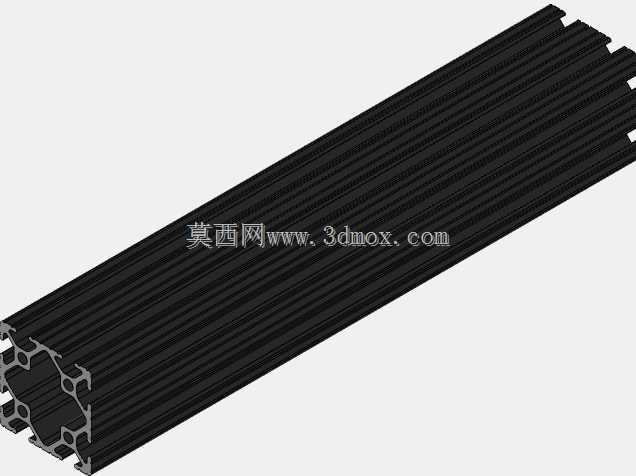

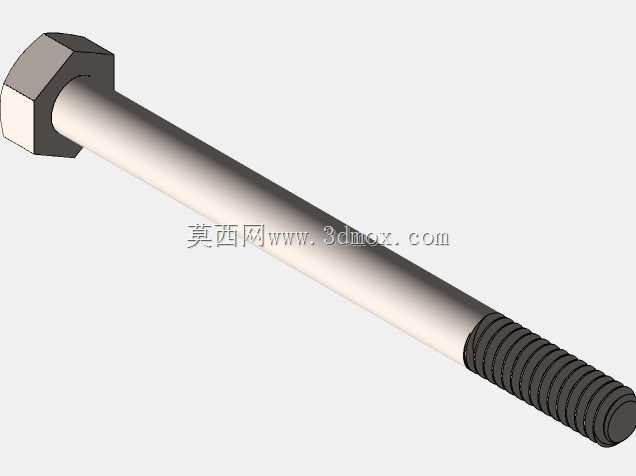

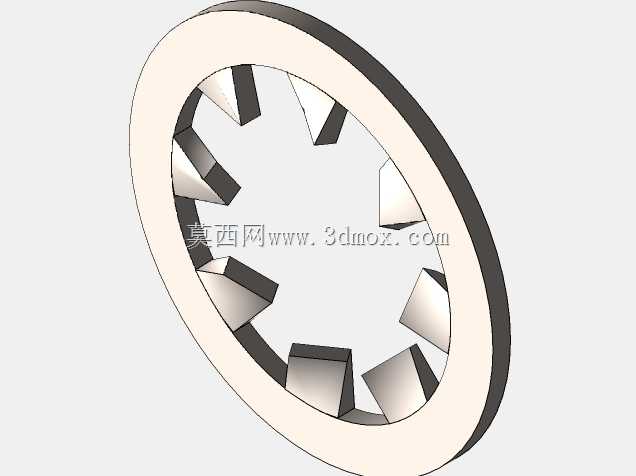

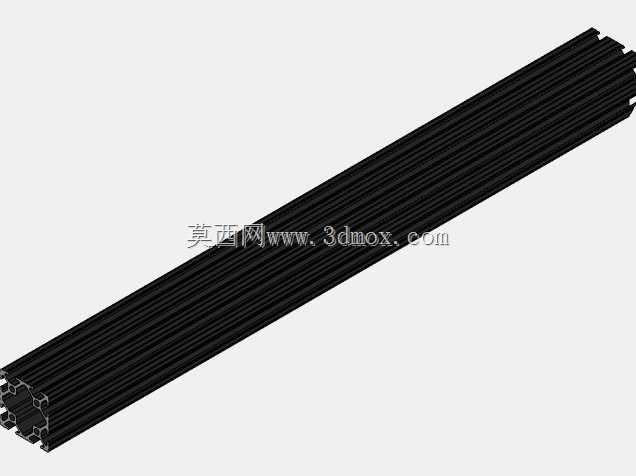

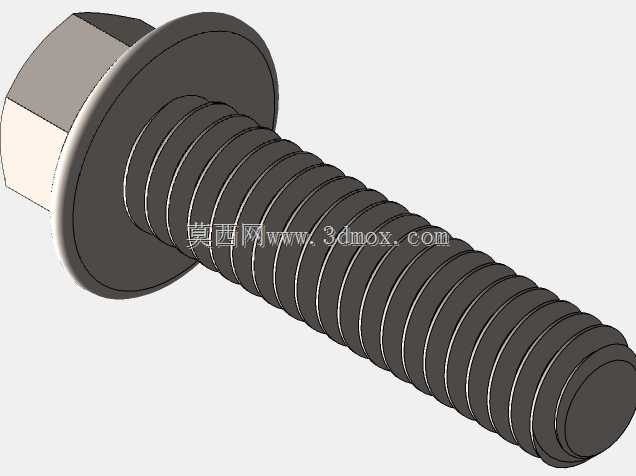

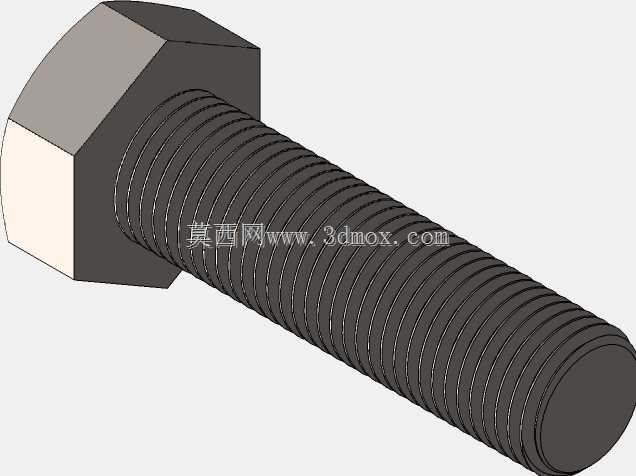

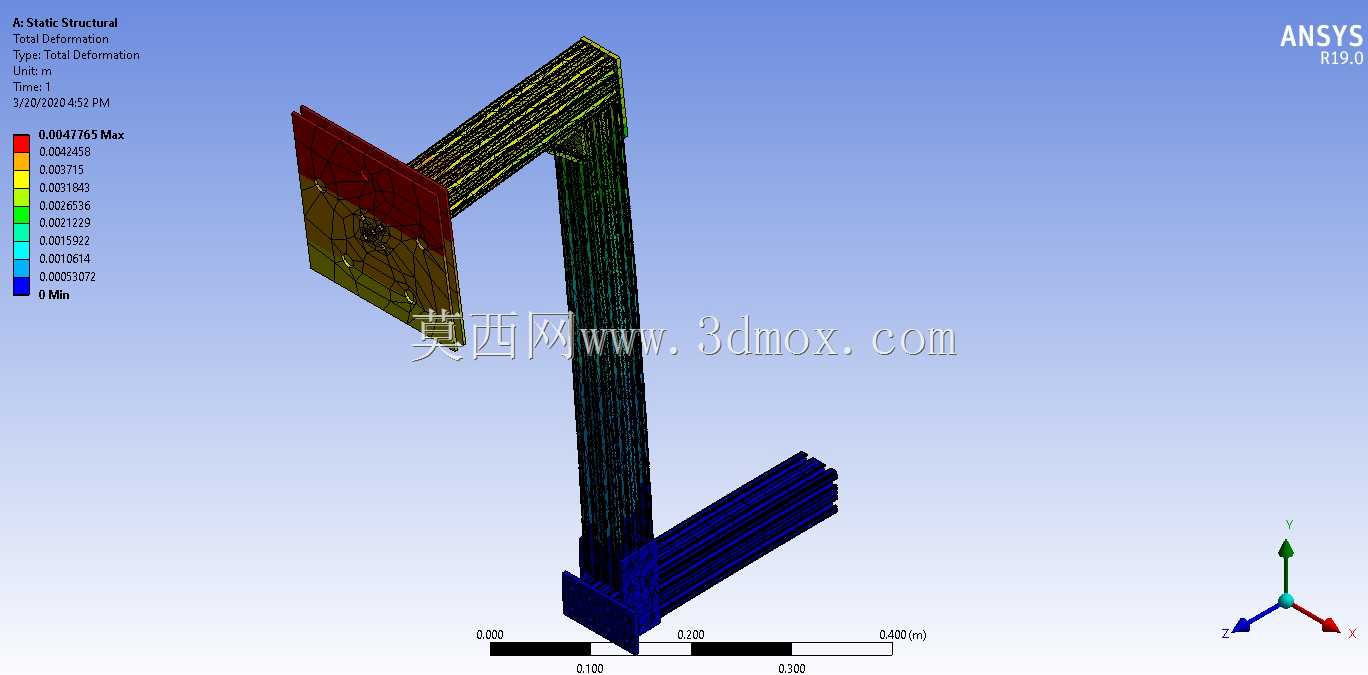

　　在越野车辆、小型作业特种车辆的外挂附件设计场景中，外挂备胎的固定可靠性直接影响非铺装路面行驶的安全性，这类挂载结构需要同时兼顾安装便捷性、承重冗余与形变控制要求，避免行驶过程中出现支架抖动、轮胎移位甚至脱落的风险。这款挂载托架专门适配2英寸规格的悬挂装置接收器，是外挂式备胎固定的专用承载结构，主体支撑部分采用8020系列工业铝挤压型材搭建，配合标准麦克马斯特紧固件完成整体装配，无需定制异形铸造或机加工零件，加工与装配门槛较低，方便设计人员根据实际车型的安装空间做局部尺寸调整。从承载性能设计来看，结构针对车轮与轮胎组合件的静态载荷做了针对性校核，额定静态承载能力设定为150lb，叠加1G重力加速度的常规行驶工况载荷后，

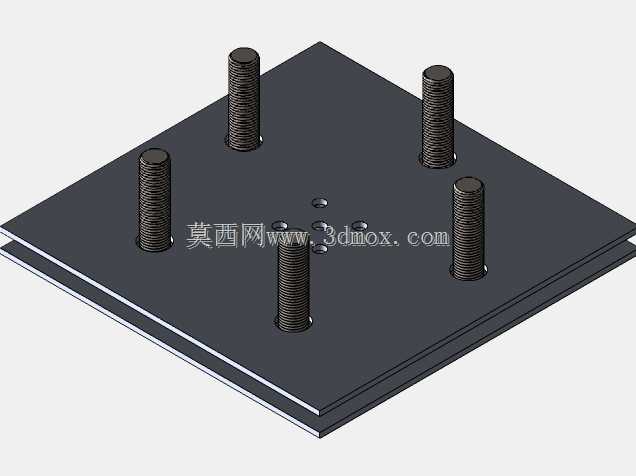

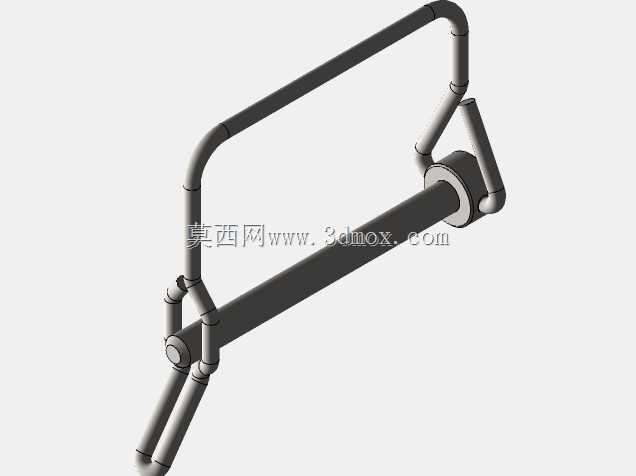

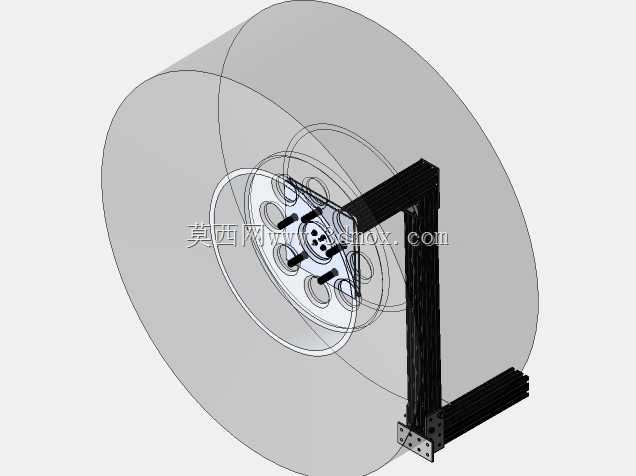

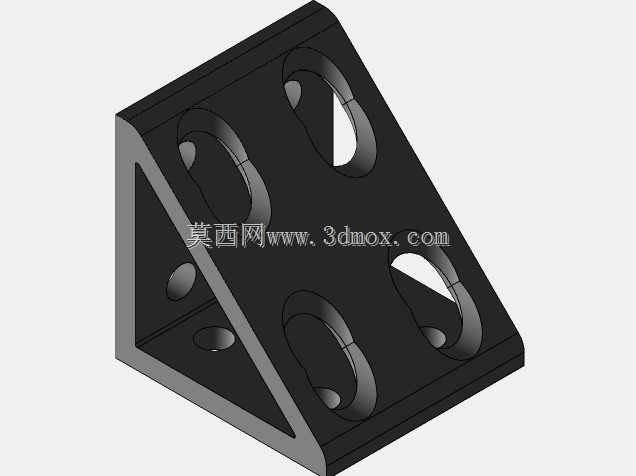

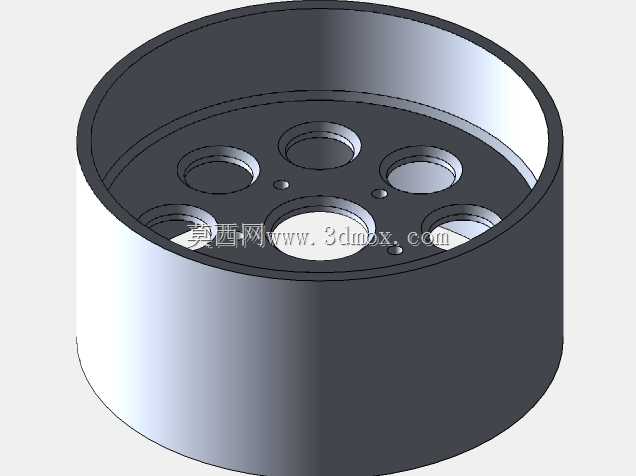

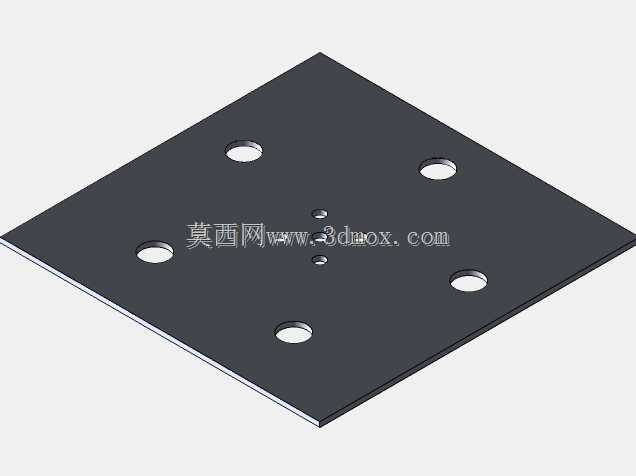

　　结构最大挠度控制在4mm以内，这个形变余量既可以避免刚性过高带来的应力集中问题，也能防止形变量过大导致的固定点松脱，适配多数小型乘用车、轻型越野车辆的全尺寸备胎挂载需求。安装边界层面，托架的挂接端完全匹配通用2英寸方口接收器的尺寸公差，不需要对原车的挂接基座做额外改造，直接插入后通过标准插销即可完成锁止固定；承载端的轮廓根据常规备胎的中心孔位、轮辐分布做了避让设计，固定点位对应轮辐的镂空区域，不会与轮胎橡胶面、轮辋漆面产生硬摩擦，避免长期使用过程中磨损轮胎或刮花轮辋。结构的支撑臂采用L型受力布局，垂直段承担主要的竖向承重，水平段通过多组紧固件与铝型材基座连接，将载荷均匀分散到挂接接口的整个接触面上，避免局部应力过大导致的铝型材变形。

　　设计过程中没有采用多余的装饰性结构，所有型材的裁切长度都围绕受力路径做优化，在满足承重要求的前提下尽可能减少结构自重，不会给车尾挂接装置带来额外的载荷负担。对于需要自行改装车载外挂附件的设计人员来说，这套结构的建模逻辑具备很强的参考性，所有标准件都可以直接调用通用模型库，铝型材的连接方式也符合工业铝型材装配的通用规范，调整轮距、承载重量等参数时，只需要更换对应规格的型材截面、调整支撑臂长度即可快速衍生出适配不同尺寸备胎的挂载结构，不需要重新做整体的拓扑设计。
