定制改装美式巡航摩托车整车结构

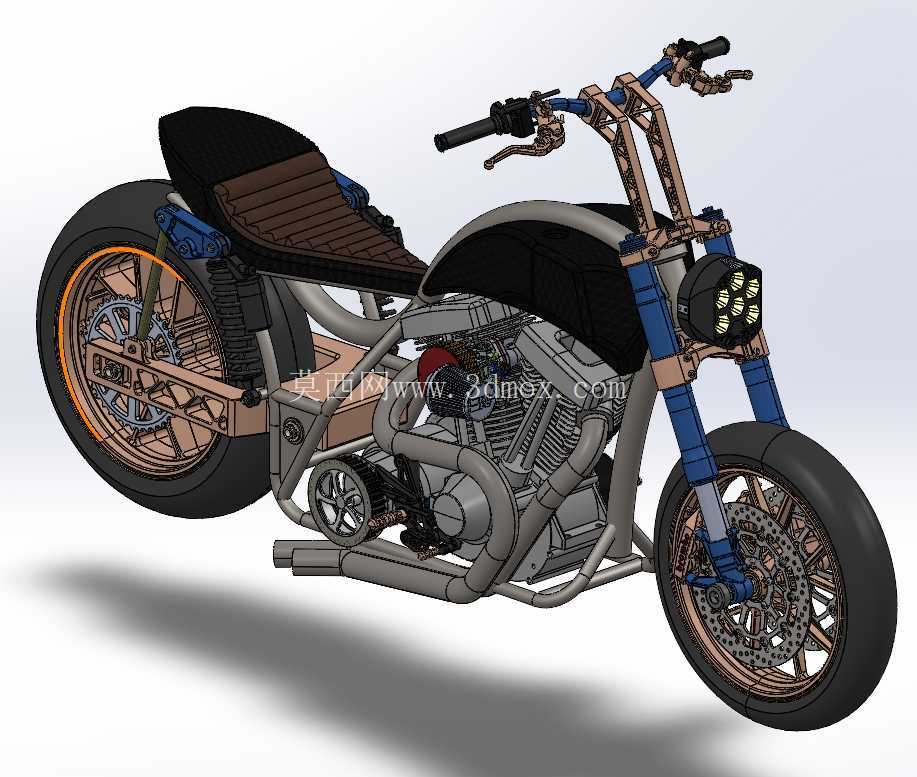

　　这套三维结构围绕一台定制化美式巡航摩托车展开，建模时没有按常规量产车的封闭覆盖件思路处理，而是把车架、动力、传动、悬架、制动、转向和轮系全部以可核对的装配关系呈现出来，适合机车改装设计、整车总布置校核以及机械结构教学使用。整车视觉上保留长前叉、低坐姿、宽后轮的巡航特征，但内部布置更接近一台手工定制车，工程师可以直接从模型中观察管件走向、发动机悬置、排气路径和轮轴位置之间的约束。

　　从实际用途看，该类车型主要面向个性化道路骑行、改装展示和定制工坊的方案验证。与普通通勤摩托不同，巡航车的设计重点不在紧凑收纳，而在骑行姿态、机械外露感和动力单元的视觉重心。模型中车架采用钢管桁架式思路，主梁、下摇篮管和后段支撑管围绕发动机布置，既承担动力总成安装，也为排气、脚踏、座椅和后悬架提供连接边界。前半部分转向立管与加长前伸的前叉形成明显拖距，这种几何会降低低速转向灵敏度，却能提升高速直线稳定性，符合巡航车放松、直行的骑乘取向。

　　动力区域是整车结构的核心。V型双缸发动机位于车架中部偏下，缸体、散热鳍片、气门室盖、曲轴箱和侧盖均有独立形体，周围保留了维修与装配空间。发动机下方及侧部布置了多段弯曲排气管，管路从缸头引出后沿车架下侧向后延伸，走线避开了前叉最大转角、脚踏活动区和后轮摆动范围。进气、离合器、链轮和皮带或链条传动区域也被纳入同一装配环境，设计时需要同时核对三件事：动力总成与车架的硬点是否重合，传动中心线是否与后轮平面一致，维护拆装时发动机侧盖是否会被管件或脚踏干涉。

　　行走系统采用前后大直径宽胎方案。后轮宽度明显大于前轮，负责传递驱动力并形成厚重的尾部视觉；前轮较窄，配合大尺寸钻孔制动盘和对置卡钳，保证转向时的导向性。前叉为外露正立式结构，上下联板、车把、立管、灯组和线束路径均有体现；后轮通过双侧摇臂或后支架与车架连接，后减振器布置在座椅下方附近，承担路面冲击并限制后轮上下行程。轮辋、辐条、轮胎外径、制动盘直径和卡钳安装座共同决定了轮包边界，后续若更换轮胎规格，必须重新校核挡泥板、皮带张紧量和悬架压缩极限。

　　座椅与车身外形采用极简定制风格。前部设置小型整流或油箱造型，中部为狭长单座，座面带有分段纹理，尾部收窄并与后轮胎形成明显层次。这样的外形并非单纯追求外观：油箱区域需要覆盖燃油存储或电控部件，座椅下方要给电池、线束、后减振和尾部灯光留出空间，而窄尾设计又会限制后挡泥板和牌照支架的安装位置。模型把这些空间关系直接暴露出来，便于设计师在造型阶段判断哪些外观件可以做成薄壳，哪些区域必须保留结构支架。

　　总布置上，车手三角由高把、前置脚踏和低坐垫共同确定。车把位置较高且向后展开，使上身保持直立；脚踏相对靠前，腿部前伸，符合巡航骑行姿势。设计脚踏支架时，不能只看静态位置，还要考虑压弯倾角、制动踏板行程、换挡杆操作范围以及排气隔热距离。前灯组采用多灯珠小圆灯方案，安装在前叉之间或车头侧支架上，线束需要沿上联板和立管进入车架，避免满转角拉扯。后视镜、手把开关、油门线、制动油管等小部件虽然体量不大，但在实车装配中往往决定细节完成度。

　　安装边界方面，整车建模保留了摩托车开发中常见的关键校核面：前轮最大转向包络、后轮跳动包络、发动机拆装通道、排气热边界、悬架运动间隙和链条张紧调节范围。前叉长前伸使前轮轴心相对立管前移，轴距被拉长，转弯半径随之增加；低重心发动机则抵消了长轴距带来的笨重感。后轮胎面较宽，后轮轴、链轮、制动盘和摇臂末端需要在同一宽度方向上分层布置，任何一个零件的厚度变化都会影响链条线和后轮对中。

　　在改装场景中，这类模型的价值在于可以先在虚拟环境里试错。比如更换高把时，需要同步检查刹车油管长度和线束余量；更换短尾时，要重新布置后灯、牌照架和后挡泥板支架；加大后轮宽度时，摇臂、传动距、轮胎与排气间隙都要联动调整；若调整前叉角度，拖距、轴距、前灯位置和挡泥板间隙也会发生变化。通过完整装配体，结构人员能够把造型需求和机械约束放在同一坐标系内评估，而不是等零件加工后才发现干涉。

　　整体来看，该作品不是单一外观曲面，而是一套覆盖车架、动力、传动、悬架、制动、转向和外观件的定制机车数字样车。它既能用于摩托车改装方案展示，也能作为整车布置、管件设计、轮系匹配和人机姿态分析的参考结构。对于三维建模从业者而言，模型中大量钢管弯曲、双缸发动机细节、轮辐制动盘和外露机械部件，也提供了较完整的复杂装配练习对象。
