复古定制街车摩托车整车结构设计

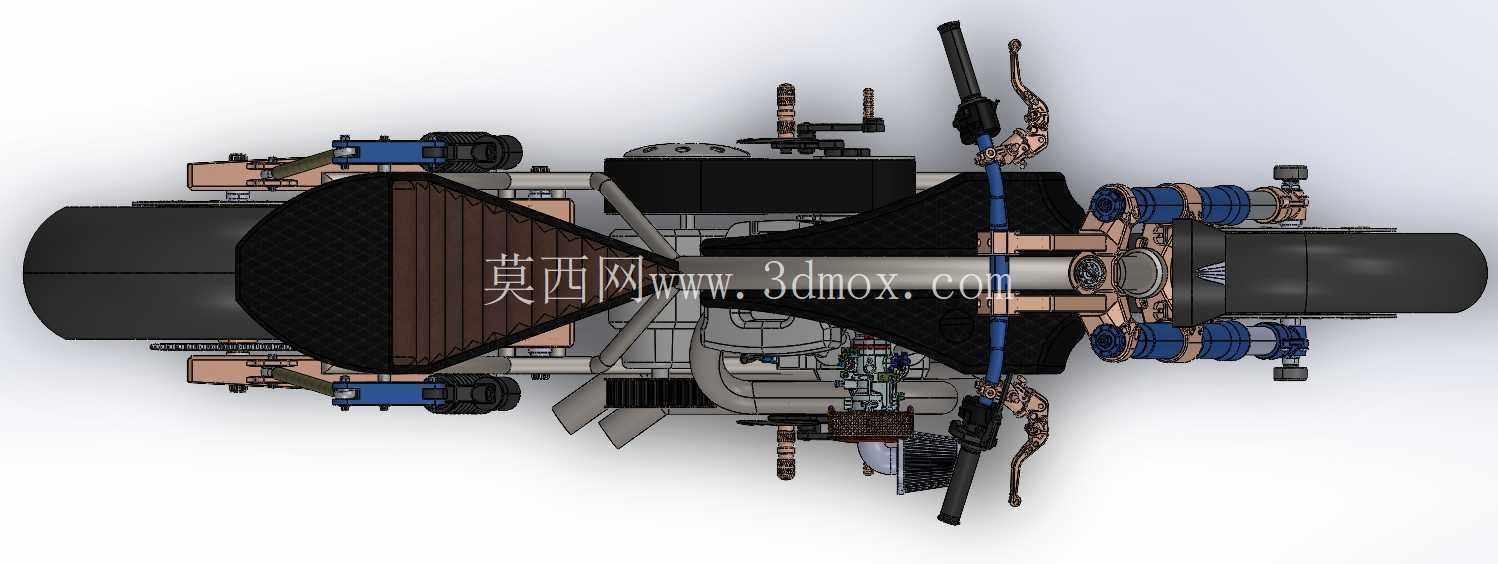

　　这套三维结构围绕一台定制化街道摩托车展开，建模时没有按常规量产车的包覆逻辑处理，而是把动力总成、车架、转向、制动、悬架和排气系统全部以裸露方式呈现，便于结构设计者检查各子系统之间的空间关系。整车采用纵向布置思路，发动机位于车架中部核心区域，前转向机构通过立管与前部双叉连接，后轮则由后摇臂、推杆和双后减震器共同约束。这样的布局在改装车和小批量定制车开发中比较常见，适合用于验证轴距、离地间隙、转向角以及传动链路线是否合理。

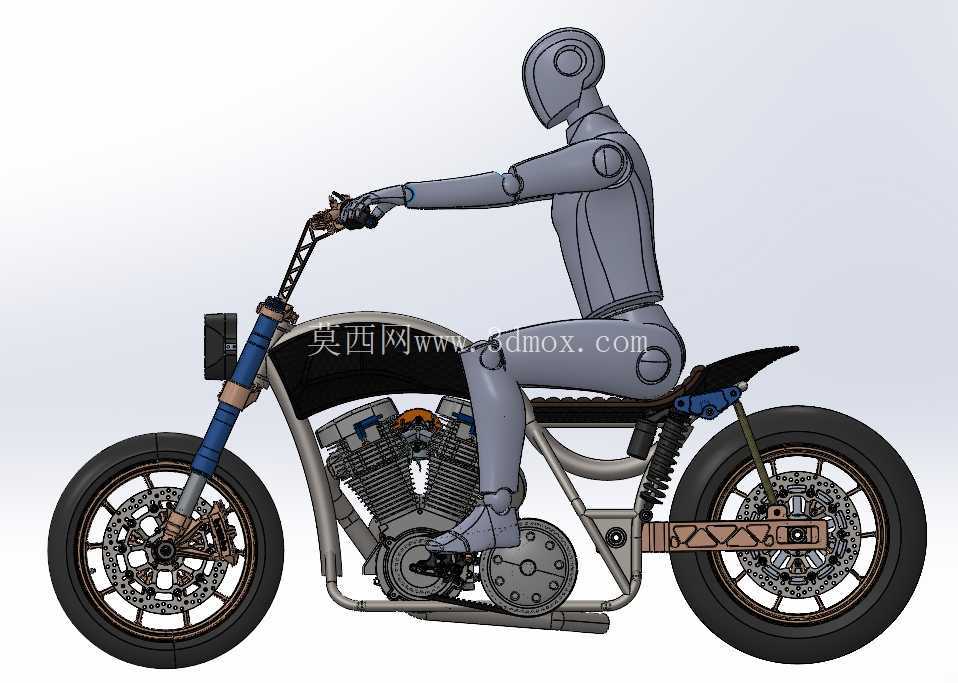

　　从实际用途看，该类车型主要面向城市道路骑行、展示级定制机车开发以及摩托车改装方案评审。与普通通勤车不同，街道追踪风格更强调机械外露、坐姿控制和轻量化视觉效果，因此油箱、坐垫、尾段和发动机周边件都需要围绕车架主线进行协调。模型中可以看到车头灯采用前置安装方式，车把、控制拉线和仪表区域保留了较明确的装配位置；坐垫区域收窄，尾部线条向后方延伸，使整车重心在视觉上集中于发动机和后轮之间。

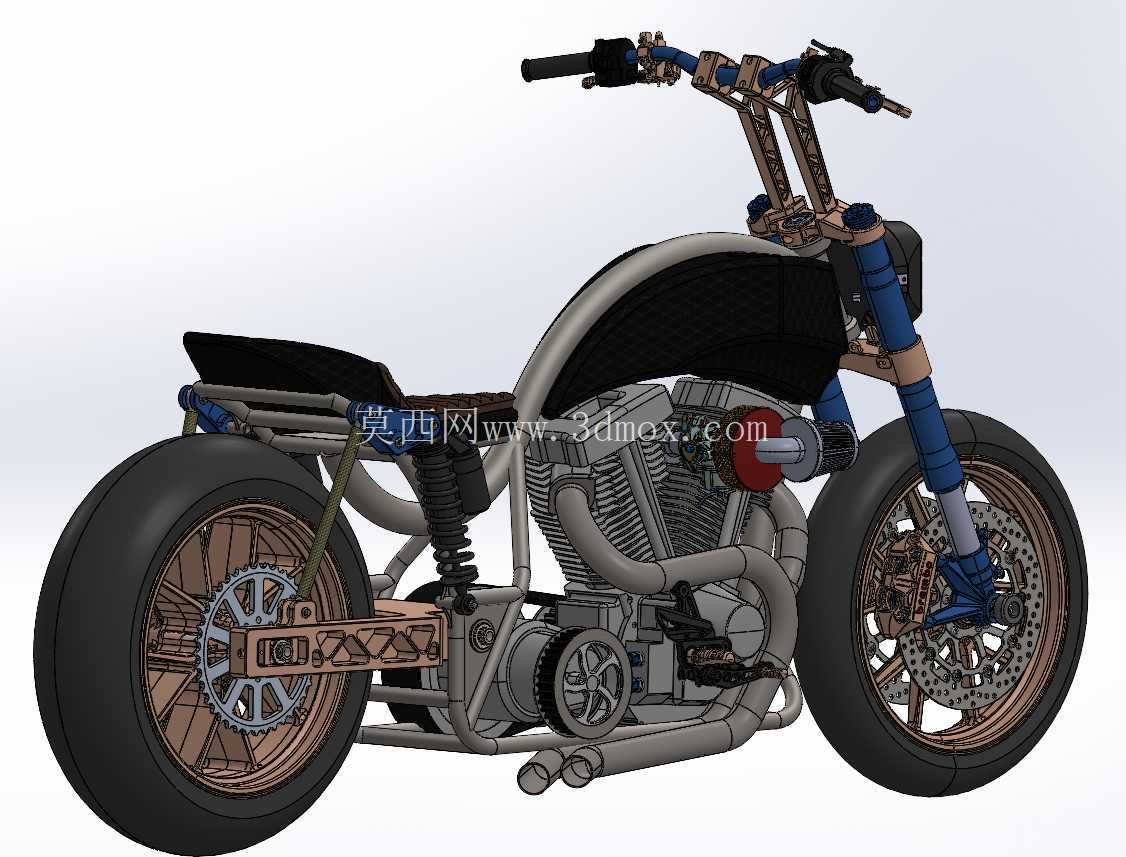

　　动力部分以V型双缸发动机的布置特征为核心，缸体、散热鳍片、进气口、排气歧管和消音段均有体现。发动机不仅是驱动单元，也是整车外观的重要组成部分，所以在建模时需要同时考虑维修可达性和外观暴露比例。前缸与后缸周边的管路、线束和排气走向不能与转向极限位置干涉，尤其在车把打死、前叉压缩或发动机振动工况下，排气歧管与车架管梁之间应保留足够间隙。模型中排气管从发动机侧面向后延伸，沿车身下侧和侧方布置，这种方式有利于控制热区距离，也能避免骑手腿部直接接触高温部件。

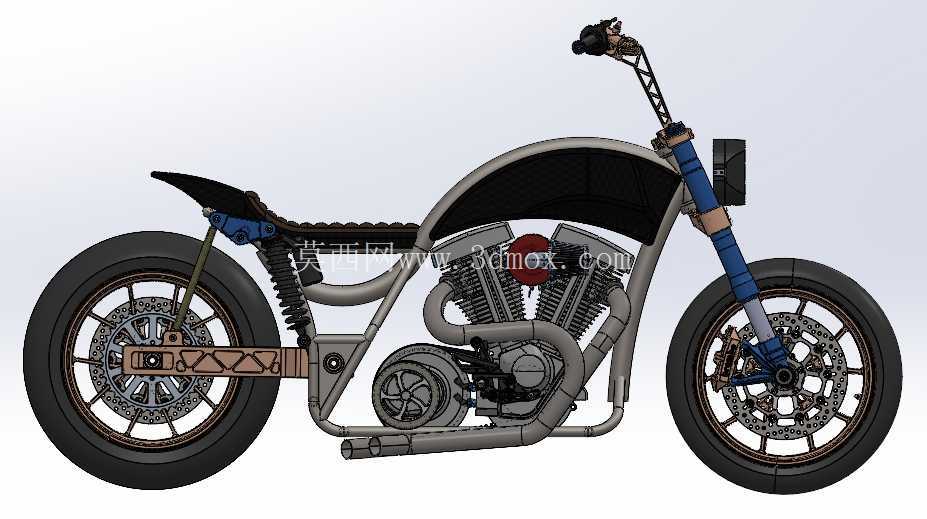

　　车架部分采用钢管式空间框架思路，主管、下管、后支撑和发动机悬挂点共同形成承载结构。发动机在该结构中并不只是被安装的部件，同时也参与局部刚度传递，因此悬挂孔位、衬套方向和螺栓轴线需要在数模中逐一定义。后摇臂通过枢轴与车架连接，推杆式双后减震结构把后轮跳动传递至减震器，适合在定制车上调整骑乘高度和支撑特性。设计时要重点检查摇臂摆动弧、减震器压缩行程、链条张紧变化以及后轮轮胎与挡泥板、坐垫骨架之间的边界。

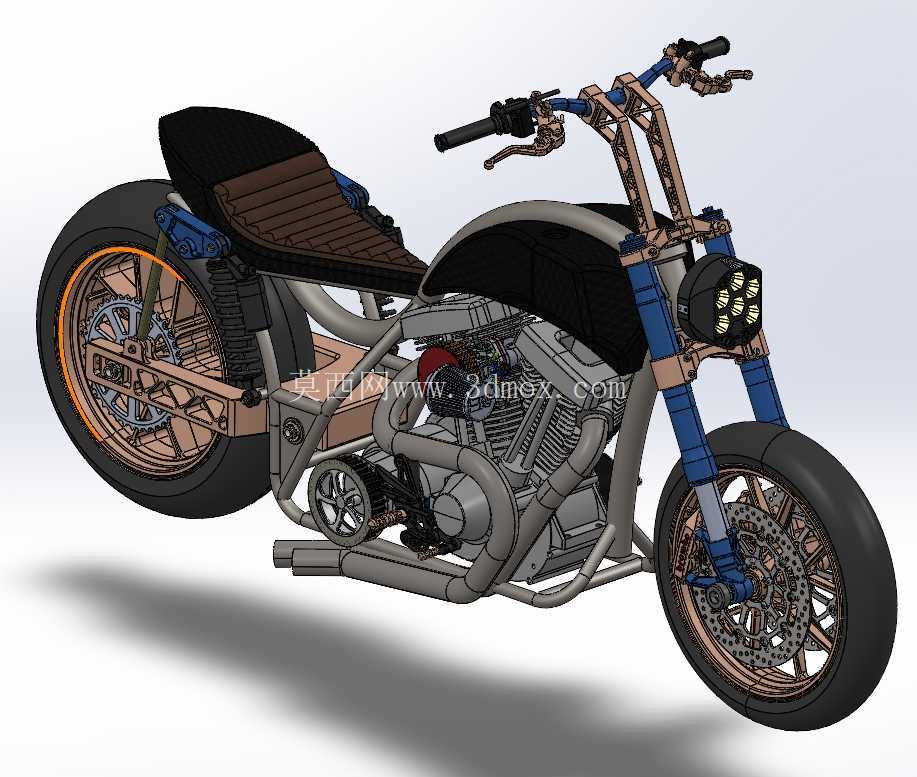

　　前部行走系统采用倒置前叉和双卡钳制动器配置，制动盘、卡钳、轮毂和轮轴的相对位置清晰。双盘制动可以提高高速制动时的热容量和制动力分配冗余，卡钳安装座需要与前叉筒身保持同轴和刚性连接。转向系统包含立管、方向柱、车把、手柄和操纵拉索，建模时应把左右最大转角作为关键检查工况，确认灯架、线束、油管和前叉肩部不会发生碰撞。前轮轮胎外径、叉管间距和挡泥板弧度共同决定前部安装边界，若后期更换宽胎或加长前叉，必须重新复核拖距和转向稳定性。

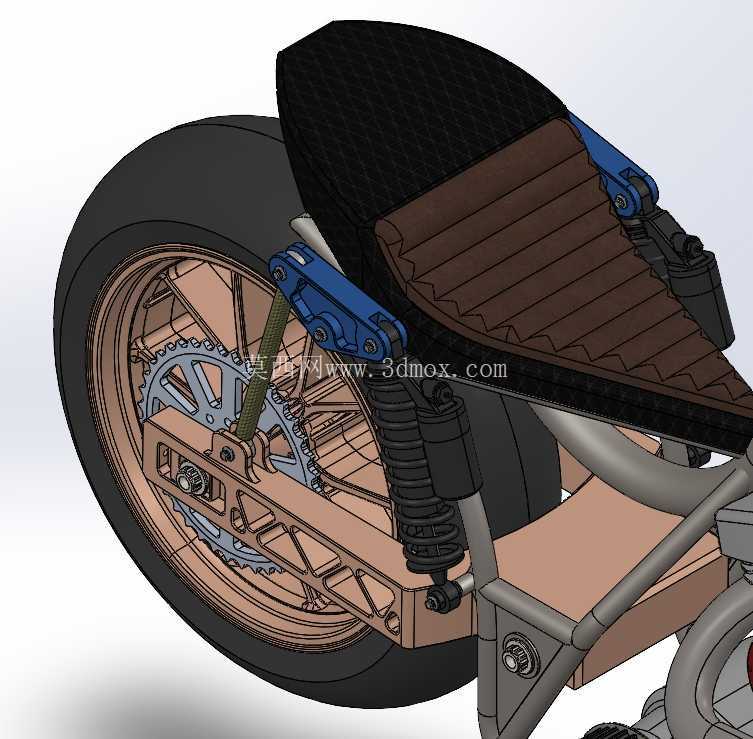

　　后轮区域同样承担驱动、制动和悬架多重功能。后摇臂两侧需要给轮胎、链条、链轮和制动部件留出空间，双减震器的上端固定点与车架尾部相连，下端通过连杆或推杆响应摇臂运动。坐垫下方的尾架不仅承载座椅和尾部饰件，也影响后减震安装角度。模型中尾部采用较简洁的追踪器风格，座椅表面与车身主线贴合，后方没有厚重覆盖件，这就要求电气件、电瓶和线路隐藏空间在结构阶段提前规划，否则装配阶段容易出现线束外露或部件互相挤压的问题。

　　外形尺寸方面，这类定制街车的关键边界并不只看总长和总宽，更要看轮距、前叉倾角、后减震长度、发动机最宽点、手把宽度和排气最低点。整车下部排气、发动机底壳和侧撑区域决定通过性；手把和后视镜决定狭窄道路通行宽度；脚踏位置、膝盖间隙和坐垫高度决定骑乘三角。数模把这些区域以装配关系表达出来，可用于干涉检查、焊接夹具规划、外观件拆分以及改装件选型。对于从事机车结构设计的人员来说，这种完整整车模型的价值在于能够把动力、车架、行走和操纵系统放在同一空间中校核，而不是孤立地绘制单个零件。
