120英尺地效翼游艇结构设计方案

　　这款地效翼游艇的设计核心围绕地效飞行工况下的水空两栖作业需求展开，区别于常规排水型游艇与通用飞行器，其运行区间集中在距离水面1-4米的地效作用层，依托机翼与水面之间形成的高压气垫获得升阻比优势，既能够规避常规船舶航行时的兴波阻力，也无需达到通用飞行器的高空飞行适航要求，适配近海短途客运、滨海观光、岛礁通勤等场景的使用需求。

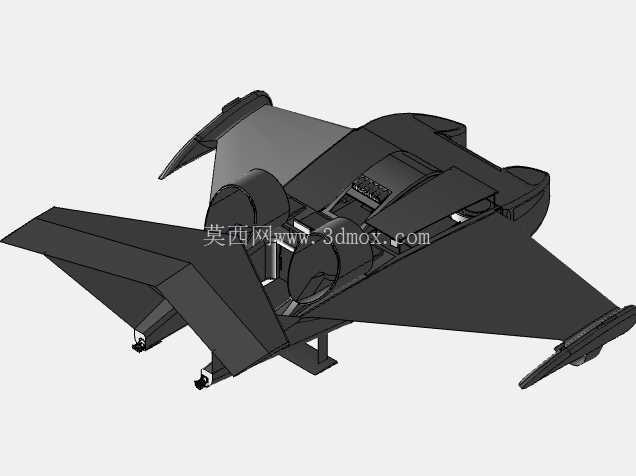

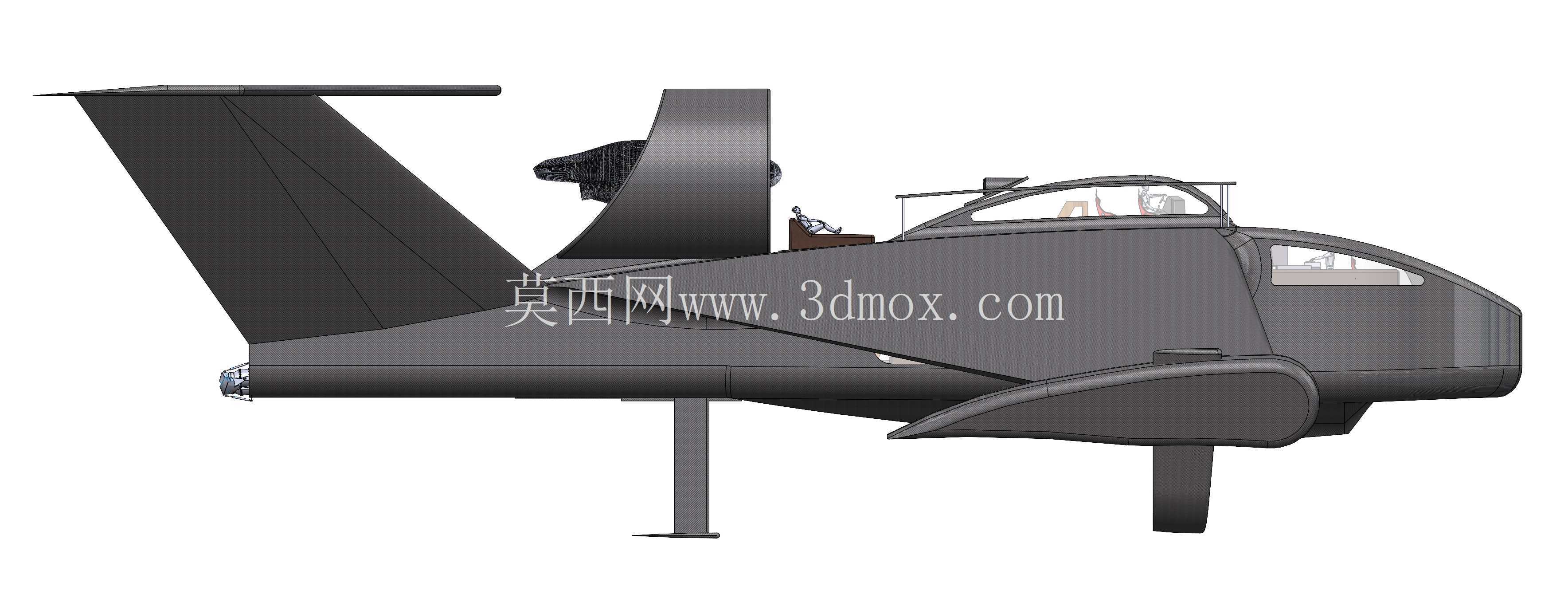

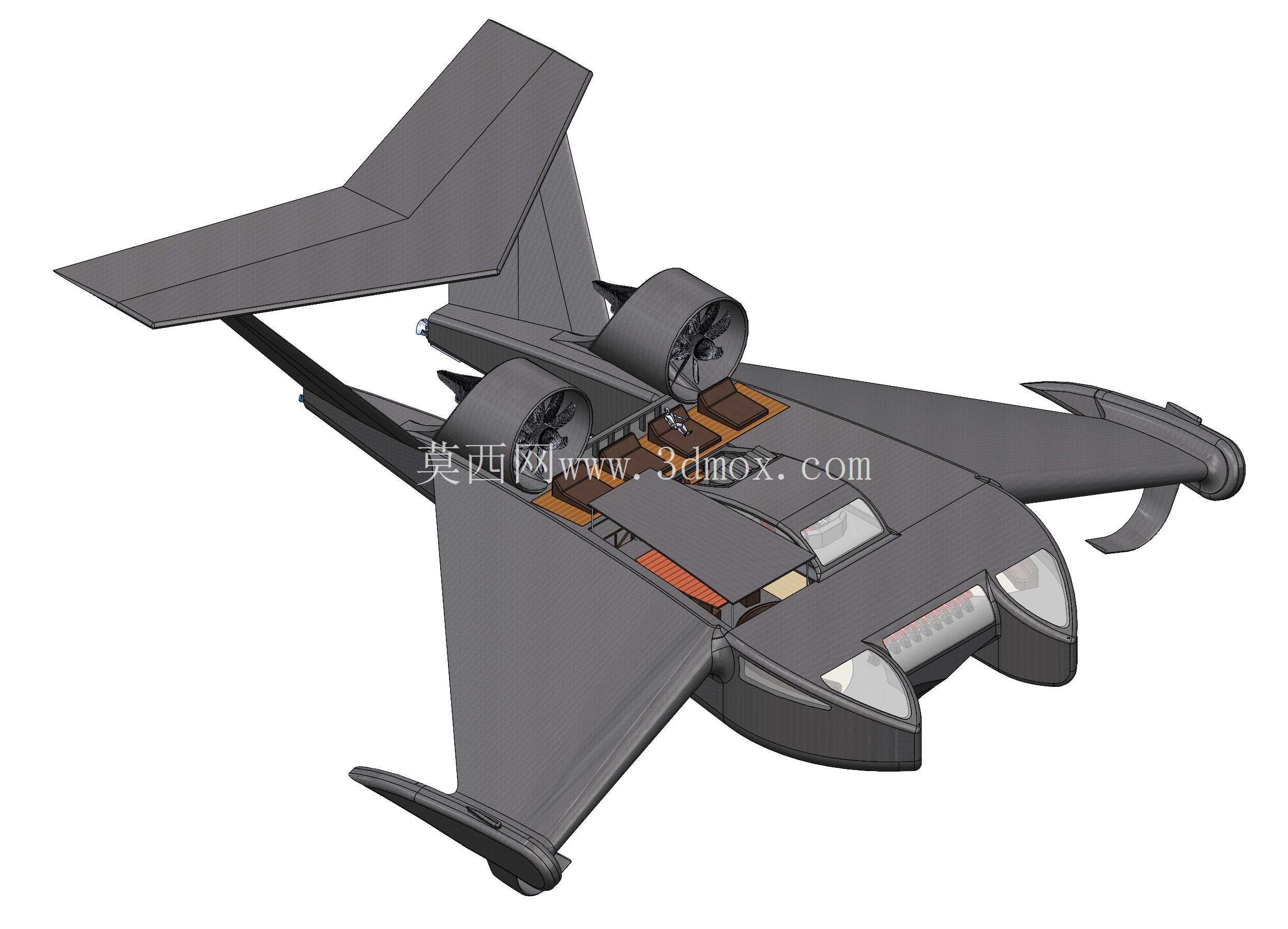

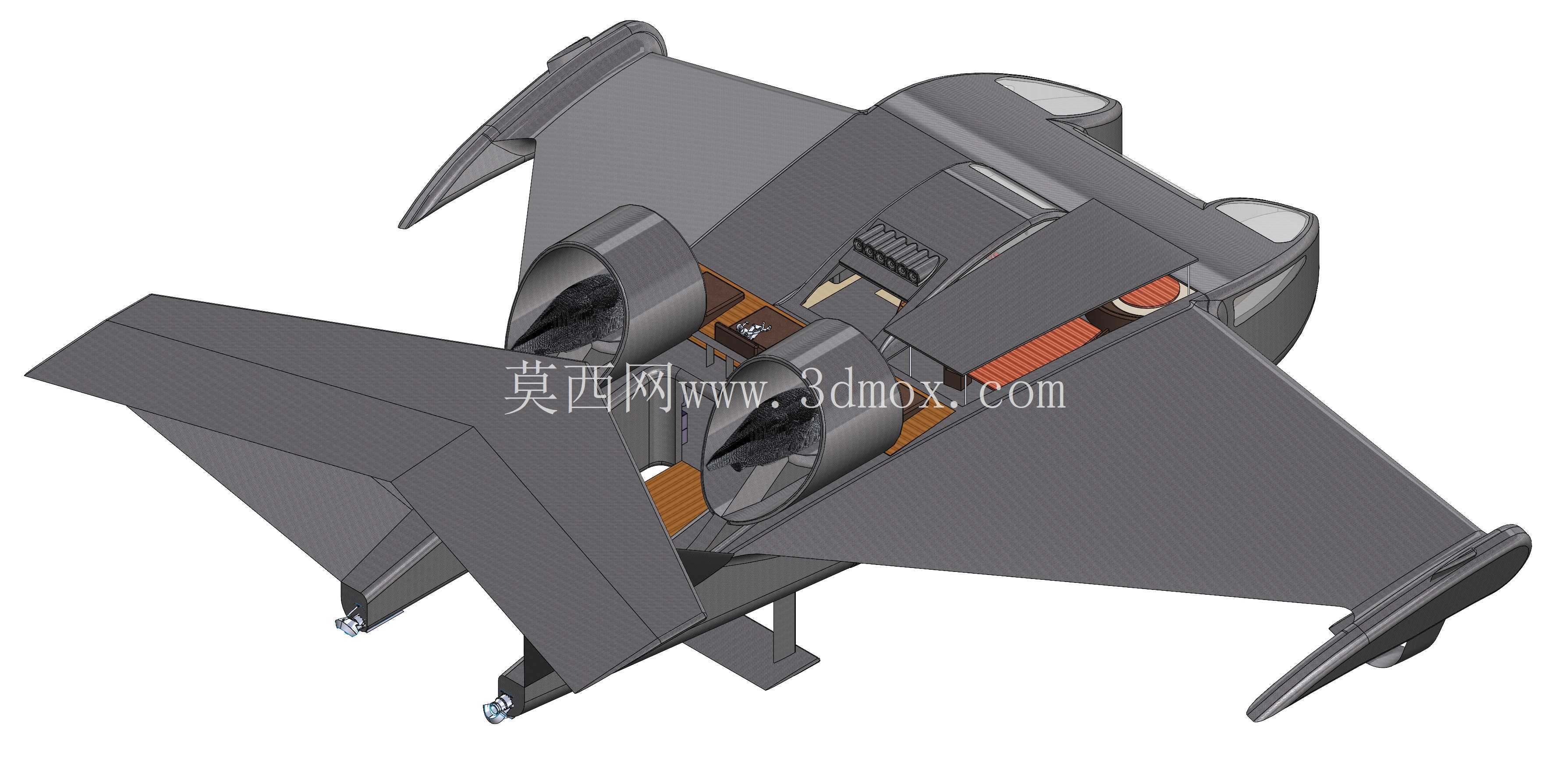

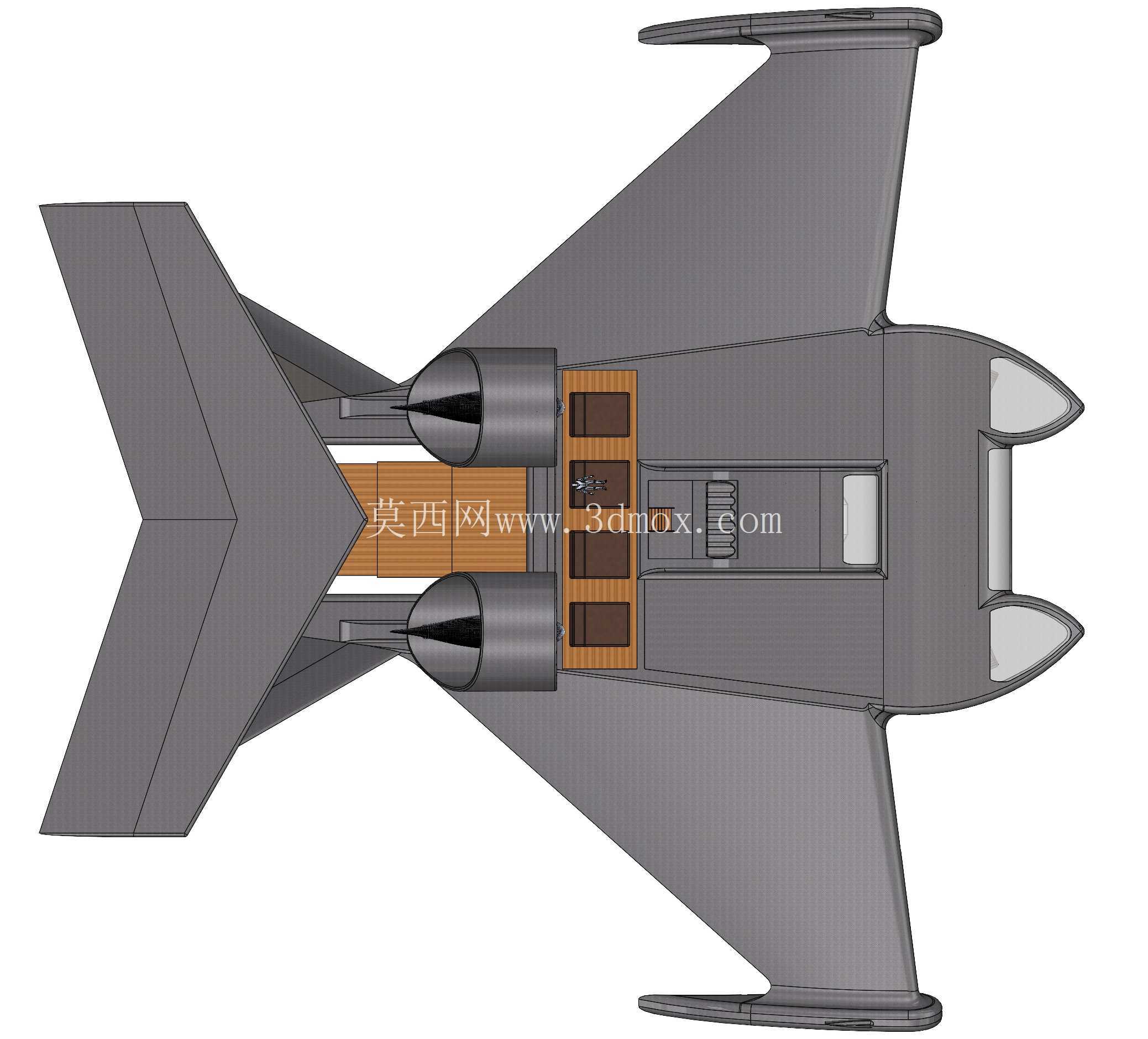

　　从整体布局来看，艇身采用宽体融合翼设计，主翼与艇身下部平滑过渡，既能够在低速排水航行阶段提供足够的横向稳性，也能在加速起滑阶段快速建立地效升力，缩短起飞滑跑距离。主翼两端设置下反式端板结构，航行时端板下缘贴近水面，能够有效阻断翼下高压气流的侧向逃逸，提升地效作用的效率，同时端板结构也可作为靠泊时的防撞结构，降低码头停靠过程中翼面结构的磕碰损伤风险。尾翼采用高置T型布局，水平尾翼设置在垂尾顶端，能够避开主翼后方的气流扰动区，保证不同航速、不同载重状态下的纵向操纵效率，垂尾采用大后掠角设计，兼顾高速飞行阶段的方向稳定性与侧风工况下的纠偏能力。

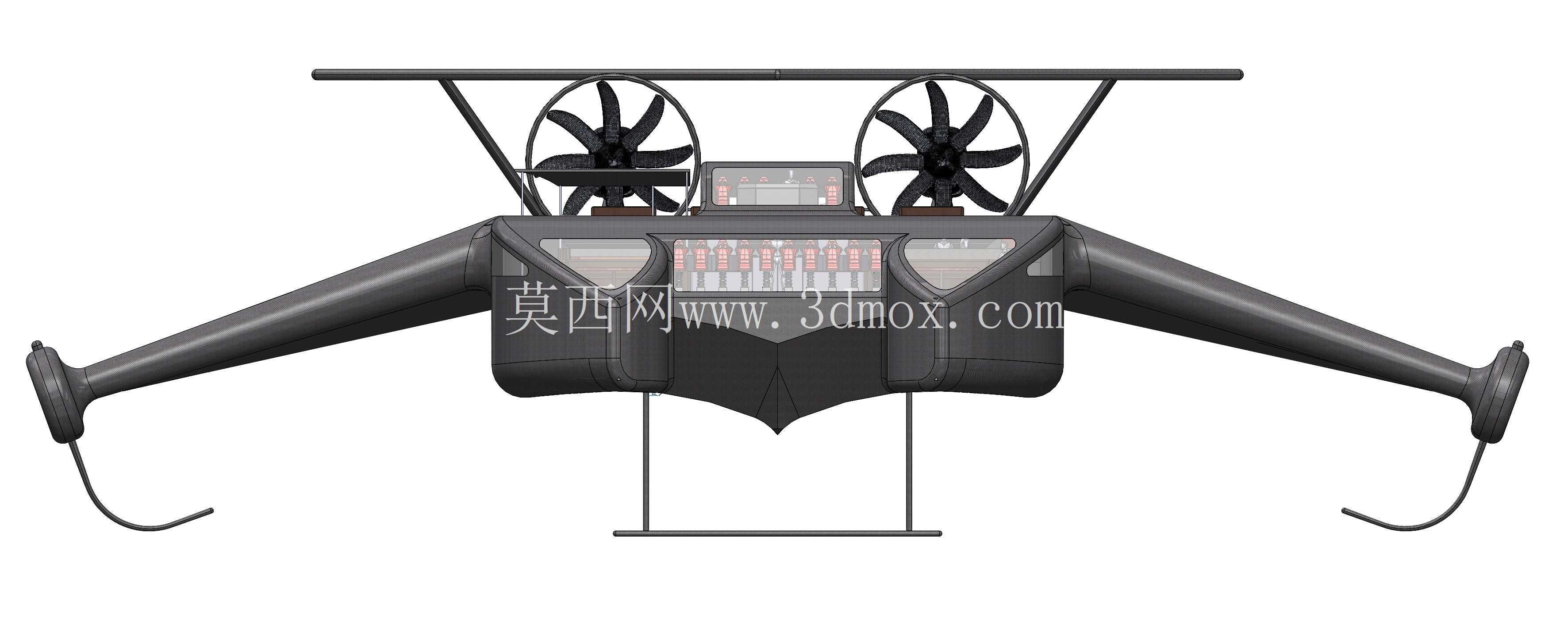

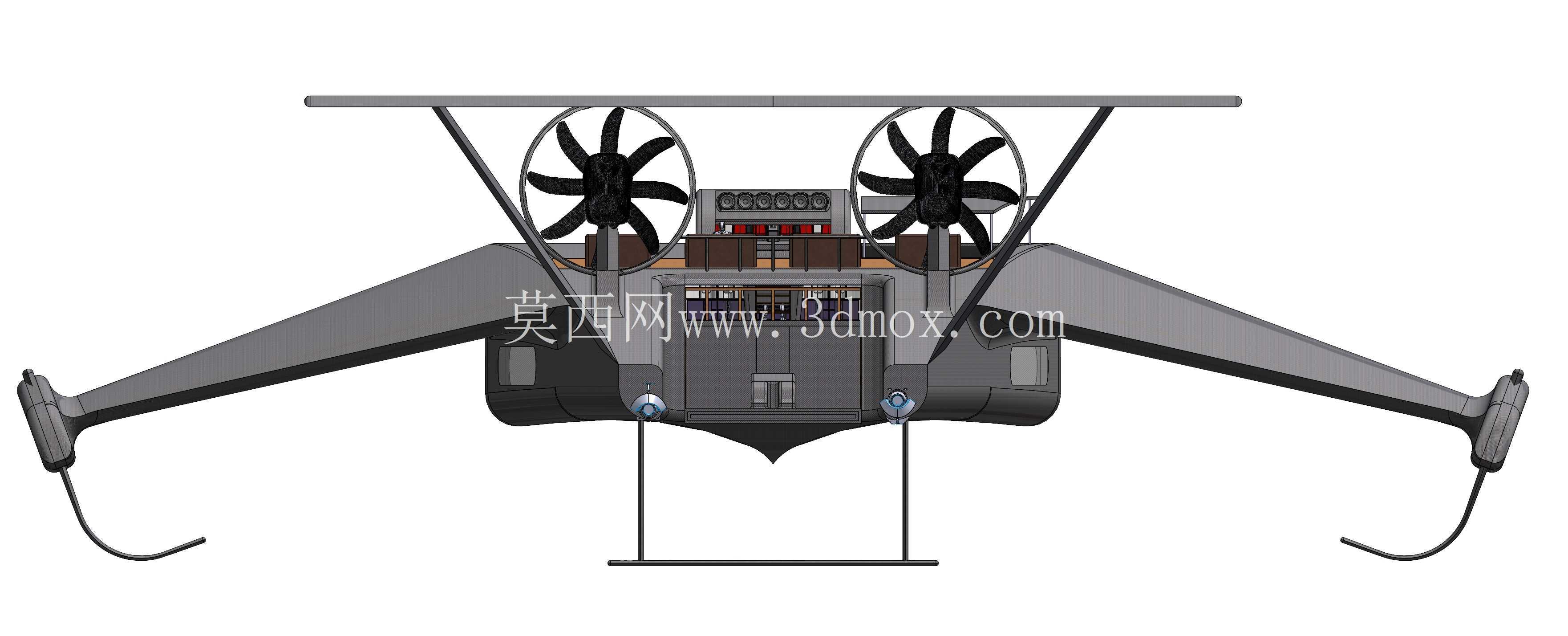

　　动力系统采用两台后置涡桨发动机的布局方案，发动机安装位置高出主翼上表面一定距离，能够避免高速航行时海面溅起的水雾被吸入进气道，降低发动机叶轮的磨蚀与腐蚀风险；发动机输出轴连接大直径螺旋桨，在起飞阶段能够提供足够的推力，推动艇体快速越过阻力峰进入地效飞行状态，巡航阶段则可以降低发动机转速，依托地效升力维持低油耗航行状态。

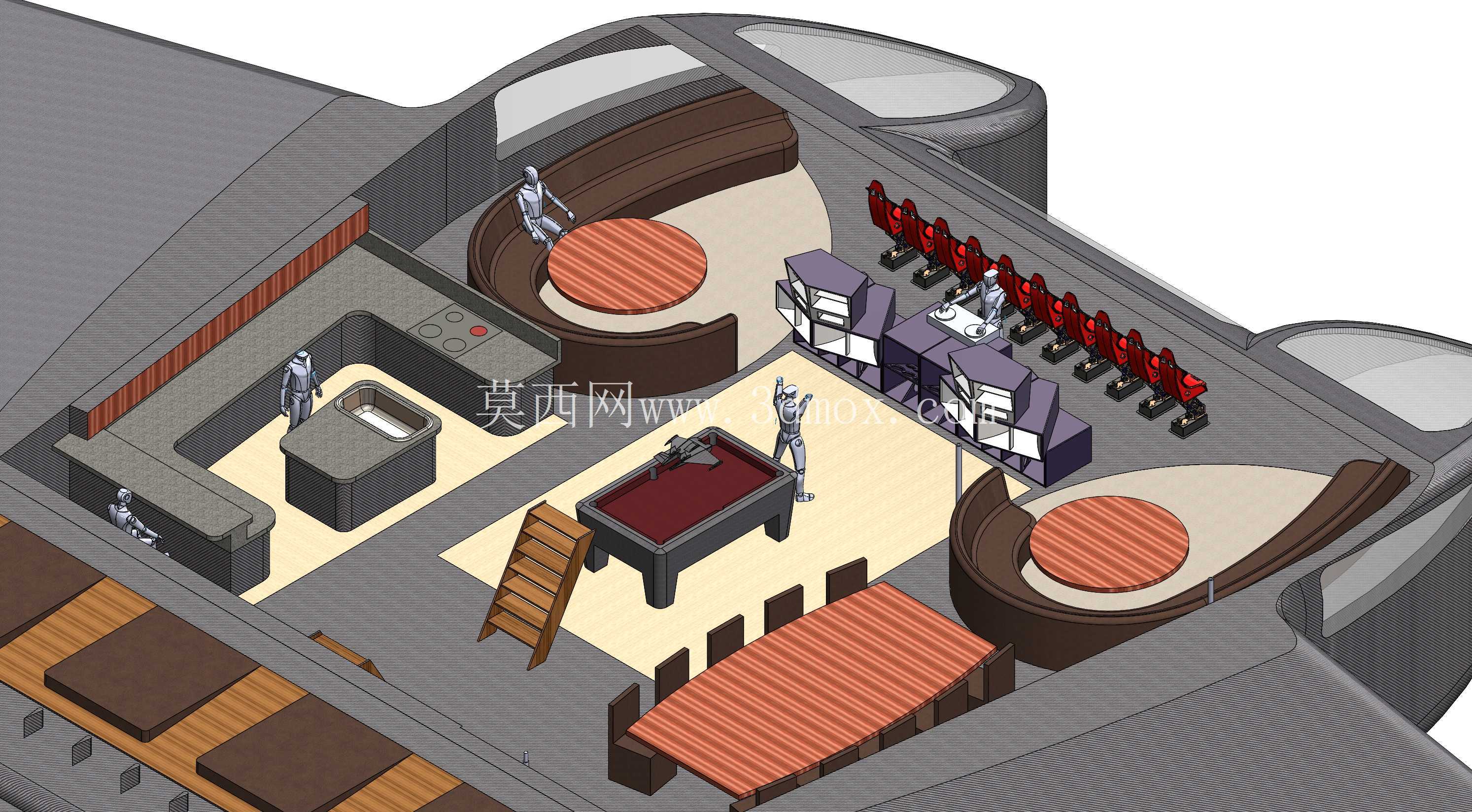

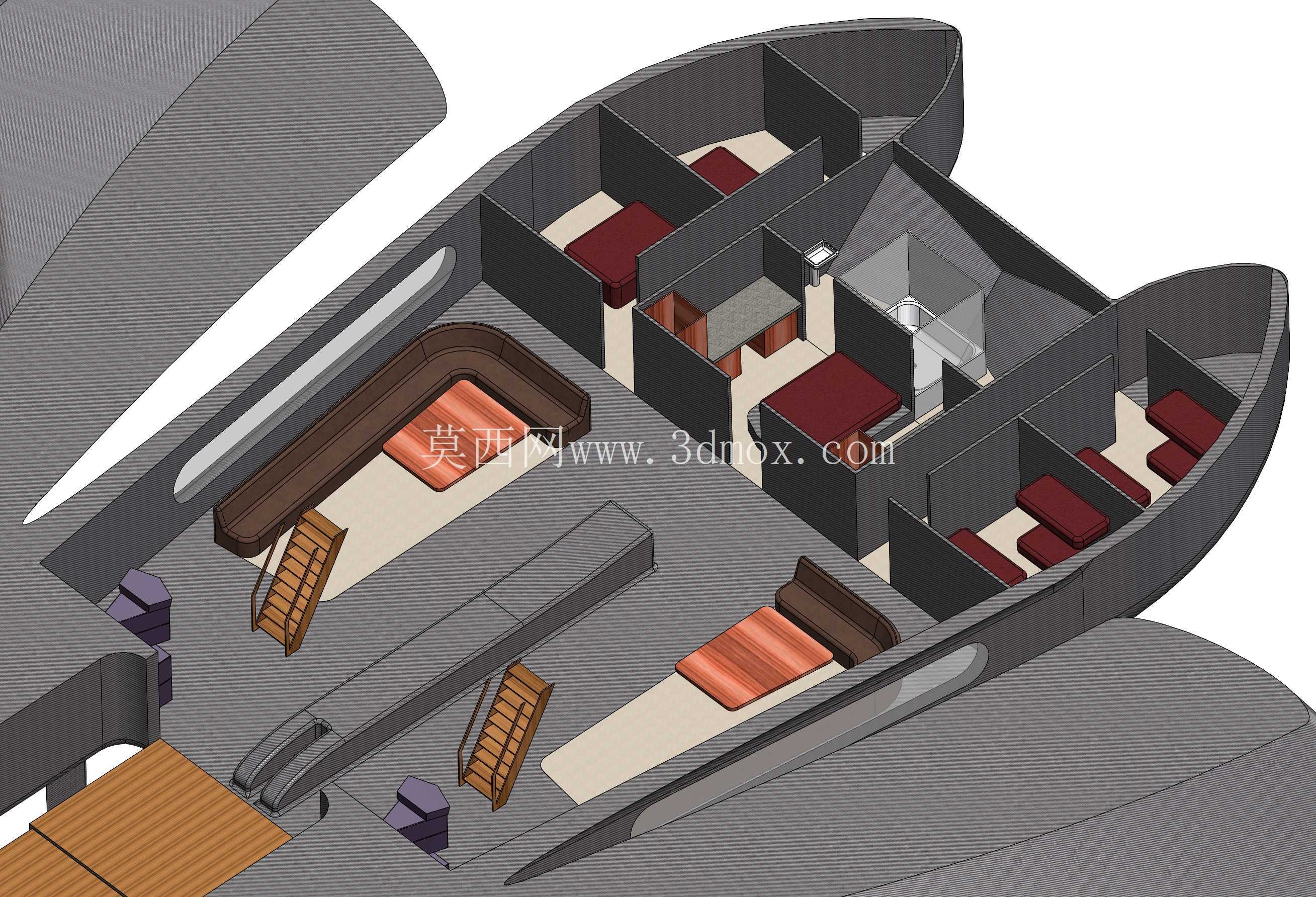

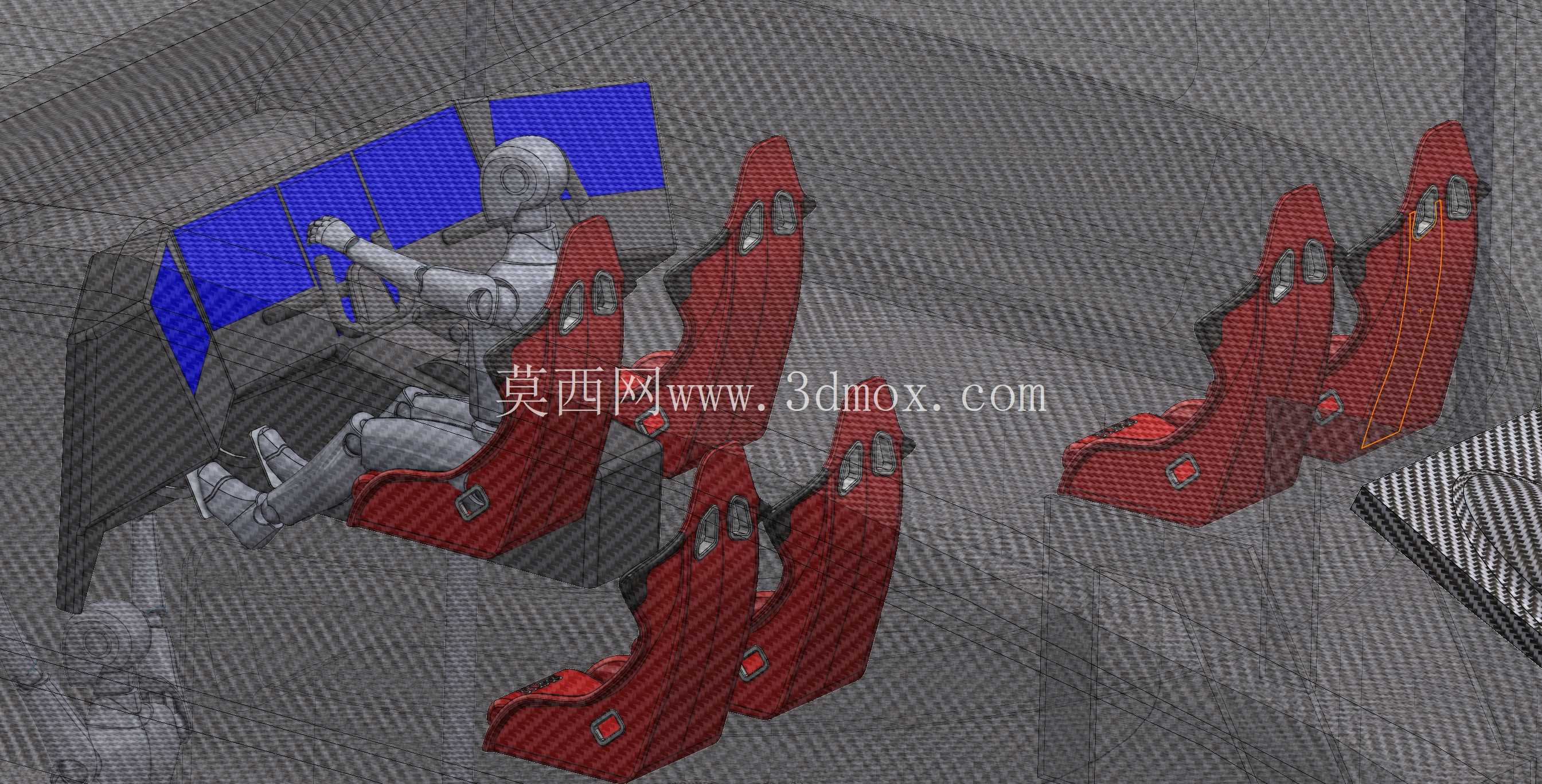

　　舱室布局方面，艇体前部设置驾驶舱，采用多块曲面风挡结构，为驾驶人员提供前向、侧向的开阔视野，驾驶舱后方依次设置主厨房、餐厅区域、休闲甲板区域，艇体中部设置可升降的露天观景平台，能够在低速航行、锚泊状态下升起，为乘员提供露天活动空间，艇体尾部设置专用车库区域，可收纳小型接驳艇、水上运动设备，满足不同使用场景下的功能需求。

　　结构设计上，艇身下部采用V型断阶 hull 结构，断阶位置经过重心匹配计算，能够在加速过程中让艇身顺利抬升，减少滑行阶段的水动阻力，艇身主体采用框架式加筋结构，在保证整体结构强度的前提下控制自重，翼面结构采用翼梁加翼肋的常规布局，蒙皮与骨架之间采用密封连接设计，避免海上高盐高湿环境下的结构腐蚀问题。

　　尺寸边界上，该艇总长120英尺，主翼展长匹配地效飞行的最佳展弦比区间，艇身高度满足近岸桥梁、码头限高的通行要求，吃水深度设计适配多数滨海码头、岛礁登陆点的水深条件，无需专用深水码头即可完成靠泊作业。起落部分采用集成式浮筒结构，与主翼端板、艇身下部一体化设计，既能够在水面滑行阶段提供浮力支撑，也可在紧急迫降时起到缓冲作用，无需额外设置陆用起落架，进一步降低了结构自重与维护复杂度。

　　在操纵系统设计上，兼顾水面航行与地效飞行的操纵需求，水面低速阶段采用舵效与水舵结合的操纵方式，保证港内 maneuver 的灵活性，进入地效飞行阶段后，通过主翼后缘的副翼、尾翼的操纵面完成姿态控制，操纵逻辑经过匹配优化，降低驾驶人员的操作门槛。整体设计充分考虑海上使用环境的维护需求，发动机、航电设备等维护频率较高的部件均设置在易接近的位置，日常检修无需拆解大面积结构，外表面采用平滑过渡设计，减少盐雾、水汽的积存缝隙，降低长期使用的腐蚀防护成本。
