航空发动机环形均布气流喷嘴结构设计

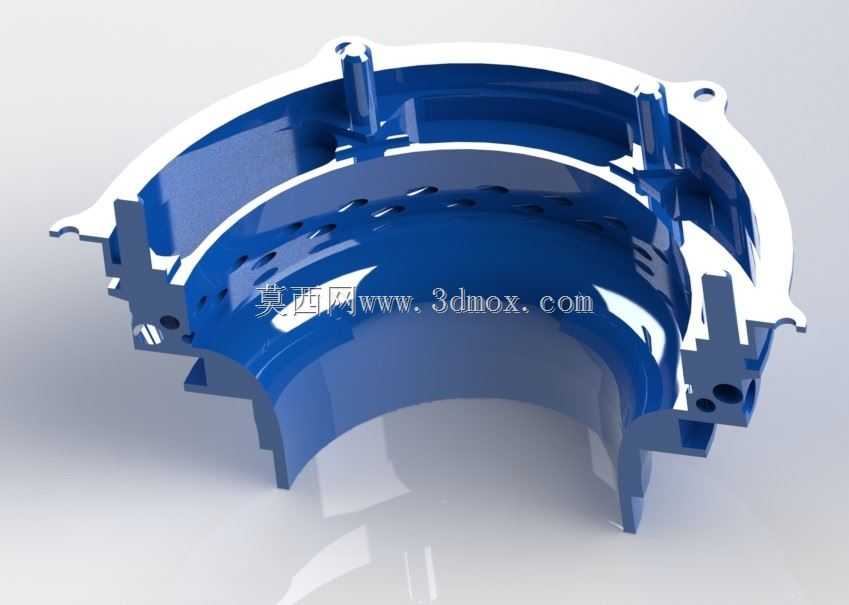

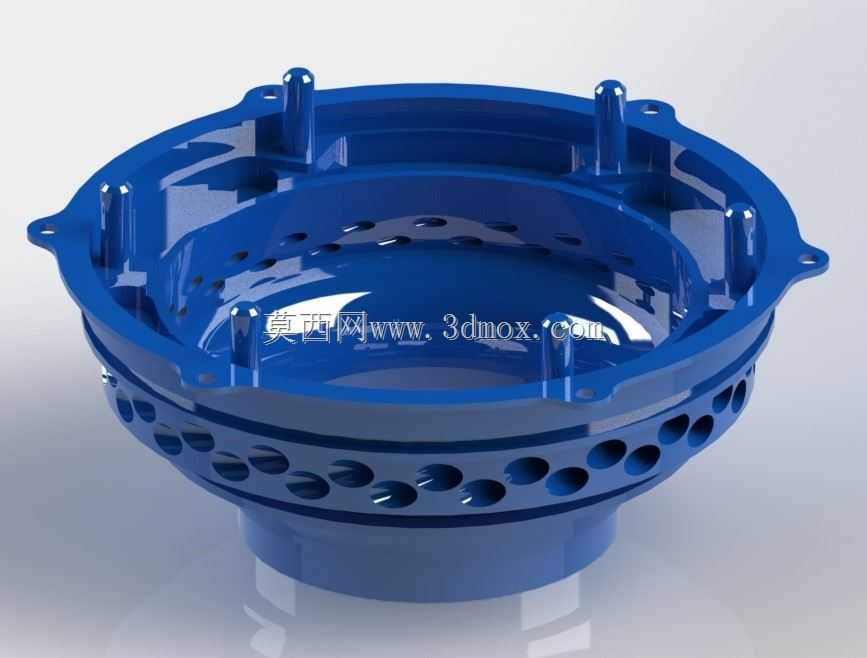

　　该环形喷嘴主要应用于航空动力系统的气流均布输送场景，作为气流分配终端部件，承担着将上游来流均匀拆分、定向喷射的核心功能，常见于中小型航空动力装置的进气预混段、环控系统气流分配单元，也可适配工业燃烧设备的环形布气工位，在需要周向均匀出气的流体输送场景中具备较高适配性。从结构设计逻辑来看，整体采用一体式法兰盘加锥形导流段的组合构型，上部法兰边缘均匀布置6个带定位凸柱的安装位，凸柱高度与安装座沉孔深度匹配，安装时可直接嵌入定位槽完成预固定，无需额外工装夹持即可保证周向安装角度偏差控制在允许范围内，法兰外沿的凸耳结构预留螺栓过孔，可通过标准紧固件与上游管路端面对接，安装端面设计有0.2mm深度的密封槽，可适配O型密封圈完成端面密封，

　　避免高压工况下的气流泄漏。下部锥形导流段侧壁沿周向分多排排布等径通孔，孔位采用错列排布方式，相邻排孔的周向角度偏移半个孔距，可避免气流喷射时出现干涉盲区，保证出气覆盖范围内的流场均匀度；内部腔体采用平滑过渡的曲面构型，从上部法兰入口到下部出气端的流道无直角突变结构，可有效降低气流流经时的局部阻力损失，减少湍流产生的气动噪音。设计过程中针对安装边界做了明确的尺寸约束，整体外径与上游对接管路的法兰外径保持一致，下部锥形段的小端直径与下游进气口内径匹配，整体轴向高度可适配常规动力舱的安装空间，无需对周边配套结构做额外修改即可完成替换装配。周向布置的定位凸柱除安装定位作用外，还可承担周向限位功能，

　　设备运行产生振动时可避免喷嘴整体发生周向转动，保证各喷孔的出气方向始终对准预设的作用区域。内部腔体的曲面过渡经过流场仿真验证，气流从入口进入后可沿腔体内壁均匀扩散至各层喷孔，不同位置喷孔的出气流量偏差可控制在5%以内，满足均匀布气的工况要求。侧壁喷孔的孔径与排布密度根据额定工况下的出气流量做匹配设计，单孔的气流喷射角度经过校准，可在喷射距离内形成连续的环形气幕，不会出现局部气柱过强或弱流区的问题。上部法兰的密封槽尺寸适配常用的氟橡胶密封圈，可在-40℃到120℃的工作温度区间内保持密封性能，适配航空设备的宽温域工作环境。
