通讯设备用摇臂支撑连接结构

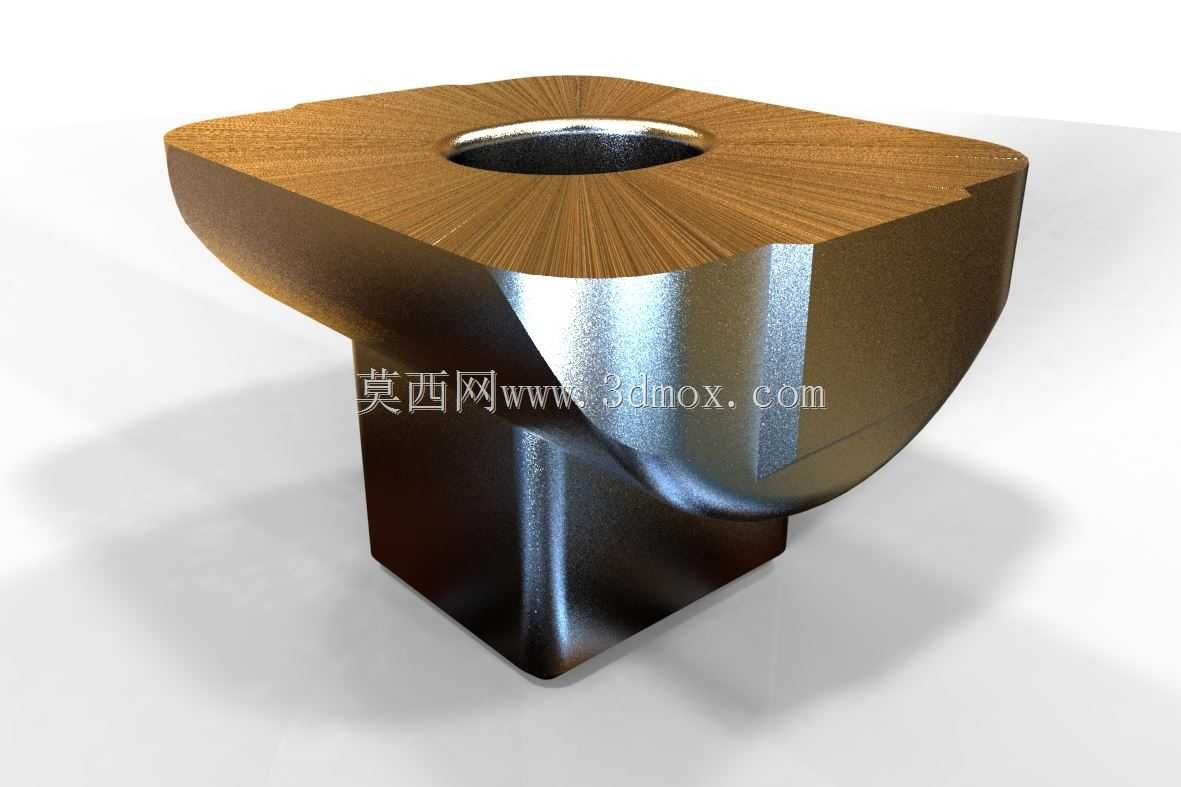

　　这类摇臂支点结构多应用于小型通讯终端的内部传动链路中，承担摇臂组件的旋转支撑与载荷传递作用，常见于翻盖式通讯设备、带可翻转功能模块的手持通讯终端内部，是实现部件翻转动作的核心受力构件。从结构设计来看，该构件上部采用近似方形的带切边承载台面，台面中心开设贯通安装孔，用于穿设铰接轴或固定紧固件，切边设计并非随意造型，而是为了避让周边相邻的元器件安装空间，避免摇臂摆动过程中与周边的电路板、屏蔽罩、排线等部件发生运动干涉，同时方形台面相比圆形台面能提供更大的承压接触面积，降低铰接部位的接触应力，减少长期往复摆动带来的磨损量。下部的支撑柱采用方柱与弧形过渡结合的构型，方柱段用于嵌入设备基体的安装定位槽内，实现装配阶段的快速定位，

　　不需要额外设计复杂的定位结构就能限制构件自身的转动自由度，弧形过渡段则衔接上部承载台与下部支撑柱，优化应力传递路径，避免直角连接处出现应力集中，在承受摇臂传递的侧向载荷时，应力能顺着弧形曲面均匀分散到整个支撑柱截面，不会在转角位置出现应力突变导致的断裂失效。设计过程中需要严格控制安装边界尺寸，上部台面的外轮廓尺寸需要匹配摇臂端部的安装槽宽度，保证摇臂摆动时的横向窜动量控制在0.1mm以内，避免因间隙过大导致翻转动作出现松垮晃动；中心安装孔的孔径公差需要按照铰接配合的精度要求设定，既要保证铰接轴能顺利穿入，又要控制配合间隙在合理范围，减少摆动过程中的旷量；下部支撑柱的截面尺寸需要与基体上的安装卡槽形成过渡配合，

　　装配后不需要额外打胶就能实现稳固固定，同时支撑柱的高度需要匹配设备内部的堆叠空间，保证安装后上部铰接面的高度与摇臂的旋转中心高度完全重合，避免出现装配错位导致的运动卡滞。构件的曲面过渡部分需要做顺滑处理，所有棱边都做微小倒角，一方面是去除加工过程中产生的毛刺锐边，避免装配时划伤周边的柔性排线或绝缘层，另一方面也能减少应力集中点，提升构件的抗疲劳寿命，在经过上万次的往复翻转测试后，不会出现裂纹、变形等失效问题。这类支撑构件虽然体积小巧，但在整个翻转传动链路中起到的作用至关重要，其结构设计的合理性直接影响通讯设备可动部件的操作手感与使用寿命，建模过程中需要重点关注各配合面的尺寸精度、过渡曲面的连续性，以及运动包络与周边部件的间隙校核，保证实际生产装配后能顺畅实现预设的摆动功能，不会出现干涉、卡滞、松动等问题。
