1.9升排量CVH发动机活塞结构设计

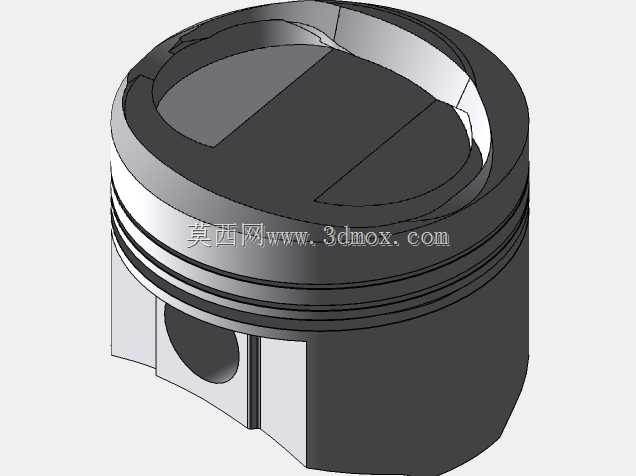

　　这款活塞对应1.9L排量CVH发动机的往复运动核心部件，在整机运行中承担着将燃烧室内燃气爆发压力传递给连杆、最终转化为曲轴旋转扭矩的关键作用，是决定发动机动力输出效率、运行可靠性与使用寿命的核心零件之一。从结构设计来看，活塞头部设置了多道环槽，分别用于安装气环与油环，气环负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞顶部的型面经过针对性设计，配合气缸盖、气缸壁共同构成特定形状的燃烧室，能够在压缩行程终了时组织合理的进气涡流，让燃油与空气充分混合，提升燃烧效率，降低尾气排放中的不完全燃烧产物。活塞销座部位采用了加强结构设计，

　　用于安装活塞销实现活塞与连杆小头的铰接，销孔内部的尺寸精度与形位公差控制严格，能够在承受交变冲击载荷的同时，保证活塞销的转动灵活性，避免出现卡滞、偏磨等问题。活塞裙部的型面采用了中凸变椭圆设计，充分考虑了发动机工作时活塞受热膨胀的变形规律，在冷态装配时预留合理的配合间隙，热态工况下裙部能够与气缸壁保持均匀贴合，既可以避免活塞受热膨胀后在气缸内卡滞，又能减少活塞换向时的敲击噪声，降低裙部与缸壁的摩擦损耗。在实际装机应用中，这款活塞适配的CVH发动机多用于紧凑型乘用车辆，日常运行转速区间覆盖怠速到每分钟数千转，活塞需要在高温、高压、高交变载荷的工况下持续做高速往复运动，因此设计过程中对活塞的重量控制也有严格要求，

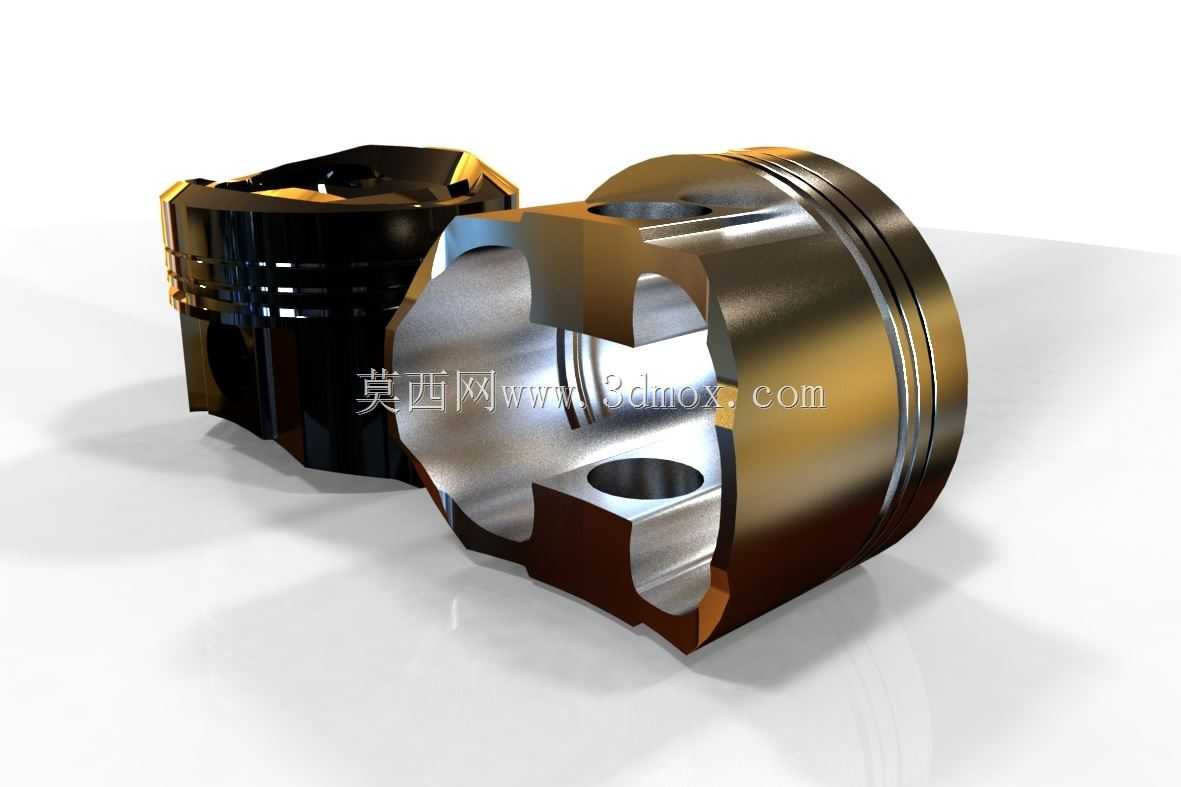

　　在保证结构强度的前提下尽可能降低活塞整体质量，减小往复运动惯性力，降低曲轴连杆机构的运行负荷，提升发动机的最高转速响应能力。活塞的外部轮廓尺寸严格匹配对应排量发动机的气缸直径，安装边界完全适配原厂气缸体、连杆、活塞环等配套部件，不需要额外修改即可完成装配替换，可用于发动机维修替换、教学模型拆解演示、动力系统结构仿真分析等场景，建模过程中完整还原了活塞的内部减重腔、环槽倒角、销座油孔等细节结构，能够直观展示活塞的内部构造与设计逻辑，帮助结构设计人员理解内燃机核心往复部件的设计要点，也可作为动力总成选型、虚拟装配验证的数字化参考依据。
