通用电气飞机发动机支架结构设计

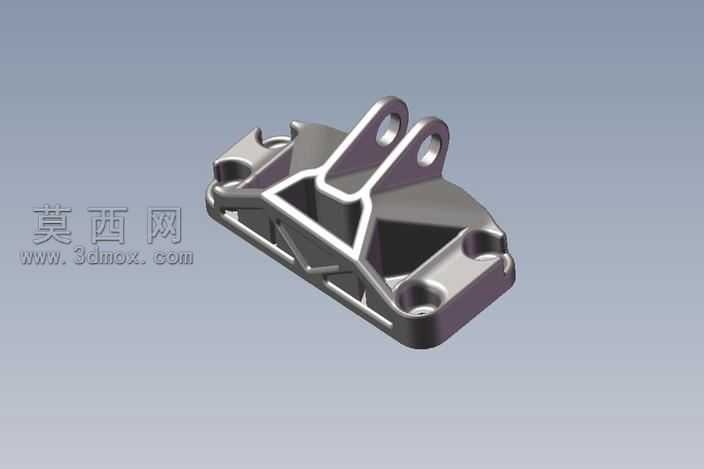

该三维模型为通用电气飞机发动机配套的BRKT支架结构，采用SolidWorks完成全参数化建模，建模过程严格遵循航空零部件设计的精度规范，对每一处安装孔位、连接端面、加强筋结构都做了精准的尺寸约束，确保模型可直接用于后续的工程出图、结构仿真与生产加工参考。模型渲染阶段采用金属哑光材质模拟航空铝合金的真实质感，对零件的棱边做了符合实际加工工艺的倒角处理，通过光影调整清晰展现出支架的镂空减重结构与加强筋的分布逻辑，直观呈现零件的立体形态与结构细节。从结构设计来看，该支架采用一体化铸造成型的基础构型，主体设置有两组带通孔的吊耳式安装座，用于与发动机主体或机身挂载结构实现螺栓紧固连接，底座部分设计有均匀分布的安装沉孔，可适配发动机周边附件的固定需求；支架内部采用交错式加强筋布局，在保证整体结构强度、抗振动疲劳性能的前提下，通过大面积的镂空挖槽设计最大限度降低零件自重，契合航空航天零部件轻量化的核心设计要求。设计过程中充分考虑了航空发动机工作场景下的复杂受力情况，对支架的应力集中区域做了圆弧过渡优化，避免尖锐棱角带来的结构断裂风险，所有安装面的平面度、孔位的同轴度都在建模阶段做了公差预设，既满足装配时的精度要求，也兼顾了铸造、机加工环节的工艺可行性，整体结构紧凑合理，在承重、减重、安装适配性之间实现了较好的平衡，可作为航空发动机支架类零件设计的参考案例，也可用于相关结构的力学仿真分析、装配干涉检查等工作场景。
