机加工用螺杆式手动夹紧虎钳结构设计

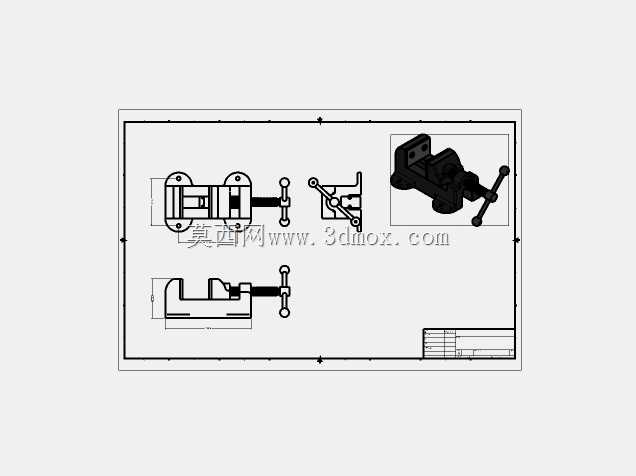

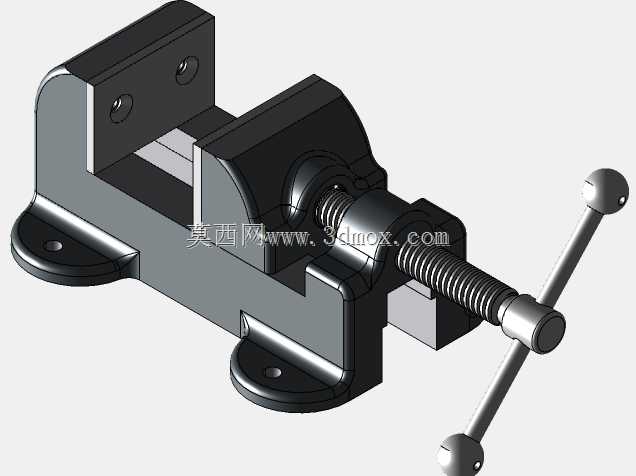

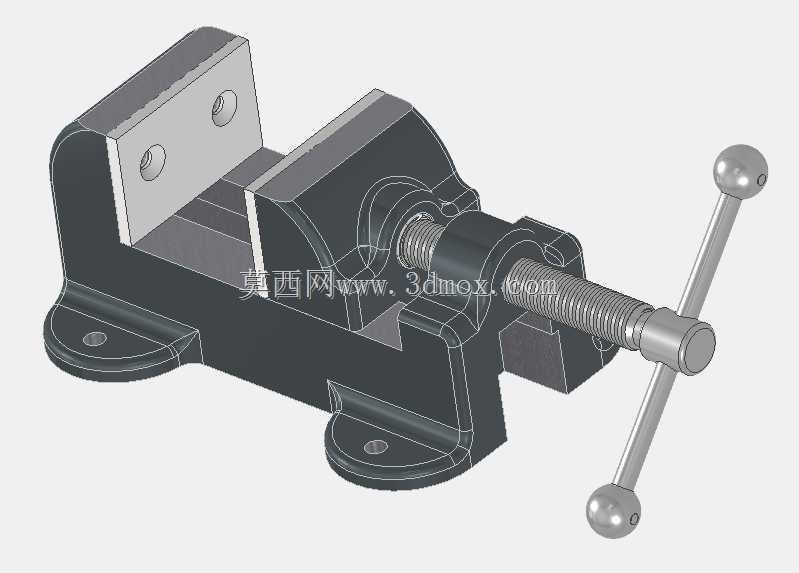

　　这款手动螺杆式虎钳是机加工、钳工装配场景中最常用的通用夹紧工装，日常在台式钻床、小型铣床、钳工台工位上承担工件装夹定位的核心作用，不管是小型金属零件的铣削平面、钻孔攻丝，还是塑料、木质样件的修配打磨，都能通过稳定的夹紧力避免工件在加工过程中出现位移、窜动，保障加工精度与操作安全。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身通过底部两个带安装孔的法兰耳与工作台面实现刚性连接，安装孔位的间距经过适配常规钳工台T型槽、钻床工作台孔距的优化，安装时只需穿入对应规格的T型螺栓即可完成固定，不会出现安装孔位错位无法装夹的问题；活动钳身与固定钳身的贴合面采用精密研磨的导轨配合结构，钳身滑动过程中无明显旷量，

　　能保证夹紧时活动钳口与固定钳口的平行度，避免工件夹偏导致加工面垂直度超差。钳口部分采用可更换式淬火钢钳口板，通过内六角沉头螺钉固定在钳身上，钳口板表面加工有交叉网纹，夹紧时能增大与工件表面的摩擦力，即便是表面光滑的金属坯料，也能在额定夹紧行程内实现牢靠固定，当钳口板长期使用出现磨损、咬痕后，只需拆下沉头螺钉即可快速更换备件，无需整体报废钳身，降低工装维护成本。传动部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的夹紧轴向力，同时具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动导致螺杆回转松夹，操作端采用带球头的可拆卸摇把，摇把穿入螺杆端部的径向孔内，转动时力臂长度经过人机工程优化，

　　操作人员施加较小的手动力就能输出足够的夹紧力，不需要额外加接延长杆，避免螺纹副因过载出现滑牙、变形。整体外形尺寸适配小型加工工位的安装边界，钳身整体高度控制在不会干涉加工刀具行程的范围内，最大开口行程覆盖常规小型零件的装夹尺寸需求，既不会因为尺寸过大占用过多工作台操作空间，也不会因为开口行程不足无法适配常见坯料的装夹。在建模过程中，所有配合面都预留了合理的装配公差，导轨滑动面预留了润滑脂存储的微小间隙，长期使用时可以定期注入润滑脂降低滑动阻力，减少配合面的磨损量，延长工装的整体使用寿命；固定钳身的底座部分做了加强筋结构优化，在承受较大夹紧反力时不会出现钳身变形、断裂的问题，整体结构没有冗余的设计，所有特征都服务于装夹稳定性、操作便捷性与维护便利性的核心需求，不管是用于工装设计参考，还是用于机加工工位的工装选型参考，都具备实际的工程参考价值。
