机加工用2D虎钳组件结构设计

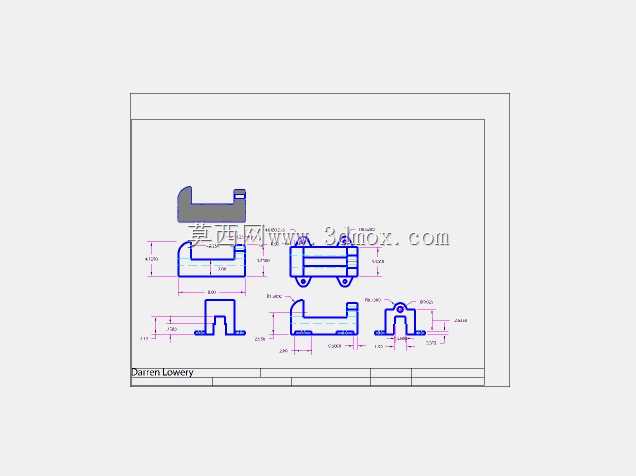

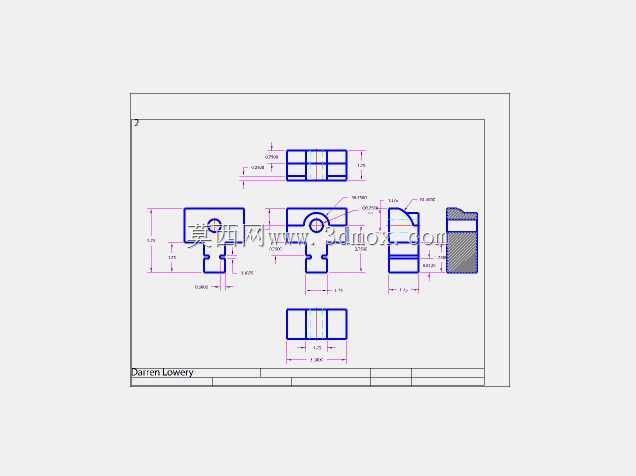

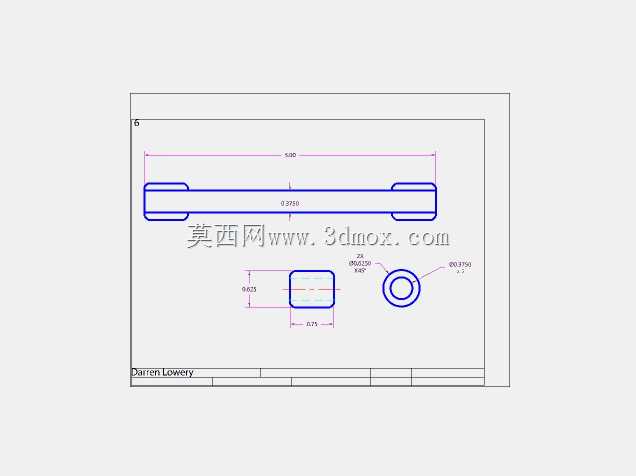

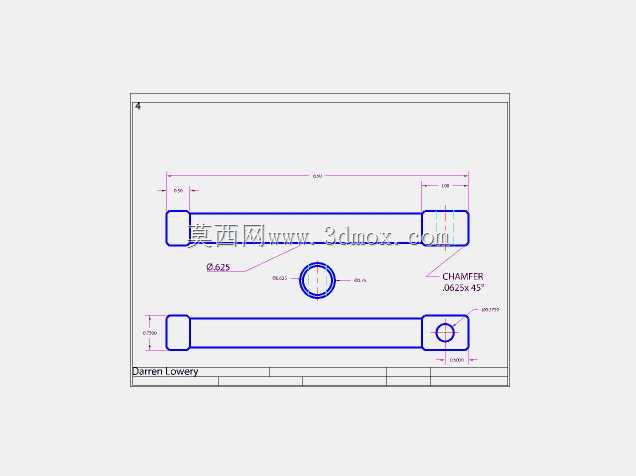

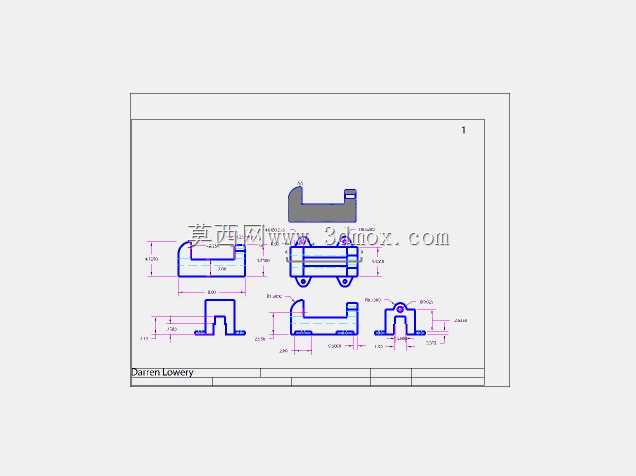

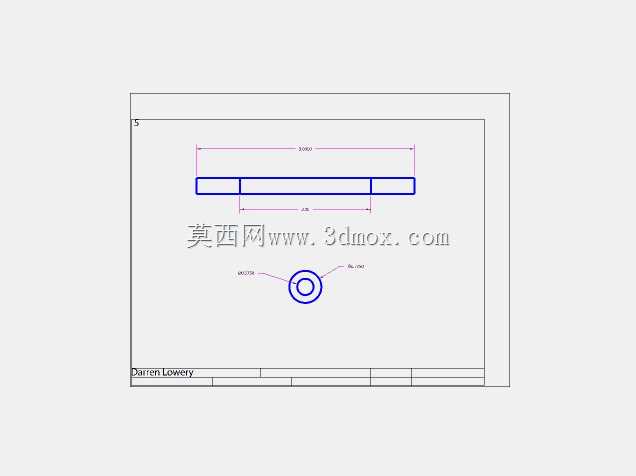

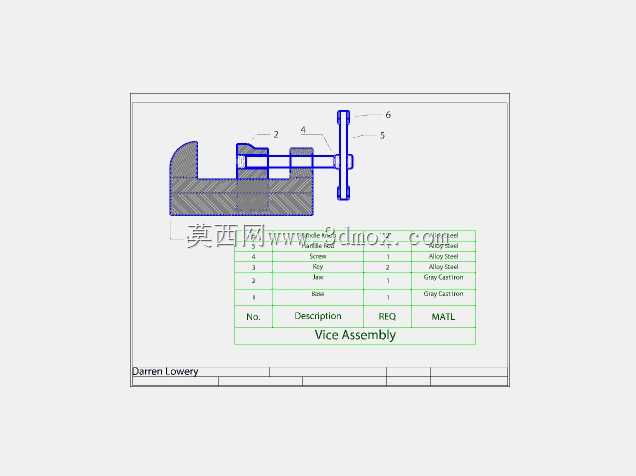

　　在常规铣削、钻削、锉削等钳工与机加工工序里，虎钳是装夹固定工件最常用的工装，这套虎钳组件的结构设计完全围绕手动夹紧的核心需求展开，没有冗余的功能结构，所有零件的配合边界都经过适配，能满足小尺寸工件的装夹定位要求。从结构组成来看，固定钳身是整个组件的承载基体，底部预留的安装基准面可以直接适配机床工作台T型槽或者钳工台的安装孔位，安装时不需要额外做转接加工，能直接通过螺栓完成锁紧固定，固定钳身的导轨面做了平直度约束，活动钳身可以沿着导轨做直线往复运动，配合间隙控制在合理范围内，既不会出现卡滞，也不会因为间隙过大导致装夹时工件偏移。传动部分采用丝杠螺母结构，丝杠端部的转动手柄做了力臂优化，操作人员手动转动手柄时，

　　不需要施加过大的作用力就能带动活动钳身进给，丝杠的螺距选择兼顾了夹紧行程和夹紧力，空行程进给时移动速度快，接近工件后继续转动手柄就能产生足够的夹紧力，避免加工过程中工件出现窜动。活动钳身和固定钳身的夹持面都做了平面度处理，两个夹持面的平行度公差控制在装夹精度要求范围内，装夹矩形工件时可以保证定位基准贴合，不会出现翘边或者夹偏的问题。这套组件的外形尺寸属于小型台虎钳范畴，整体安装边界不会占用过多工作台面，适合小工位的加工场景，比如教学实训台、小型维修工位、精密小件加工工位都能适配。从设计逻辑上看，所有零件都采用常规机械加工工艺就能完成生产，没有特殊的异形结构或者难加工特征，固定钳身和活动钳身可以采用铸铁或者型材加工，

　　丝杠和螺母采用标准传动件参数，后期维护更换配件也很方便，不需要定制特殊规格的备件。在实际使用场景中，这套虎钳除了常规的金属工件装夹，也可以适配非金属小件的夹持作业，只要调整夹紧力大小，就能避免薄壁工件被夹变形，组件的装配关系清晰，各个运动部件没有干涉，丝杠的行程范围覆盖了常规小工件的装夹尺寸，不需要额外拓展附件就能满足日常加工的装夹需求。
