多尺寸配置可调式机械虎钳结构演示

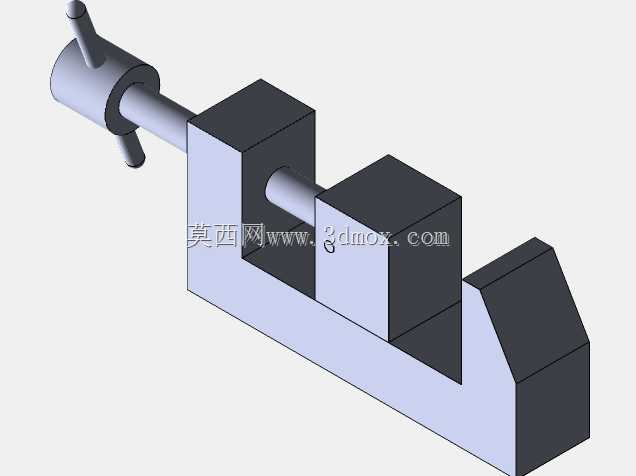

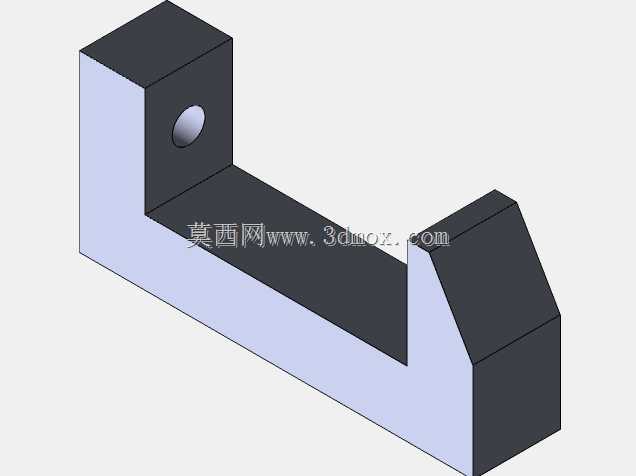

　　在机加工工位的日常装夹作业里，虎钳是承担工件定位与夹紧的核心工装，直接影响工序加工精度与装夹效率，这款可调配置的虎钳结构，针对同系列不同规格工件的快速适配需求做了专项设计，解决了传统虎钳调整行程有限、换型需更换配件的痛点。从实际应用场景来看，这类虎钳既可以适配台式钻床、小型铣床的工位装夹，也能作为钳工台的手工修配工装使用，覆盖小尺寸五金零件、非标异形件的多批次小批量加工场景，不需要额外更换钳口或者调整基座安装位置，就能通过零件文件内的多尺寸配置参数，快速调整活动钳身的行程范围、钳口开合度，匹配不同长宽尺寸的工件装夹需求。从结构设计思路来看，整体采用固定基座搭配滑动活动钳身的经典布局，固定基座做了L型承力结构设计，

　　底部预留的安装孔位可以直接适配标准钳工台、机床工作台的T型槽安装边界，安装时不需要额外加工转接板，直接通过T型螺栓就能完成固定，基座的承力面做了加厚处理，抵消夹紧过程中产生的侧向弯矩，避免长期受力出现基座变形。驱动部分采用丝杠传动结构，丝杠两端通过轴套与固定基座连接，转动手柄即可带动活动钳身沿基座的导向面做直线往复运动，导向面采用矩形导轨结构，配合间隙可以通过侧边的调节螺钉微调，保证活动钳身滑动顺畅的同时，不会出现上下翘动的间隙，保证夹紧时的钳口平行度。多尺寸配置的设计逻辑，是在同一零件模型下通过参数化尺寸驱动，分别调整丝杠长度、活动钳身厚度、基座导向槽长度这几个核心尺寸，就能衍生出不同开合行程的虎钳规格，

　　不需要重新绘制整套零件模型，对于做系列化工装设计的工程师来说，能大幅减少重复建模的工作量，也能快速对应不同加工场景的选型需求。从安装边界来看，这款虎钳的基座底部安装孔间距做了标准化设计，适配大多数常规机加工工作台的安装孔位，整体外形没有突出的尖锐结构，手柄转动半径控制在合理范围，不会和工位周边的刀具、量具存放区产生干涉，钳口部分预留了标准软钳口的安装槽位，可以根据加工工件的材质更换铜质、铝质软钳口，避免夹伤工件表面。在实际使用过程中，这类配置化设计的虎钳，还能根据装夹需求调整钳口高度，针对较高的工件装夹场景，可以通过参数调整加高钳口尺寸，提升装夹的接触面积，避免加工过程中工件出现移位，整个结构的受力路径从钳口传递到活动钳身，再通过丝杠传递到固定基座，最终分散到工作台安装面，每一处承力位置都做了对应的加强设计，保证夹紧力足够的同时，整体结构不会出现应力集中的薄弱点。
