Y型外螺纹气动管路单向阀结构设计

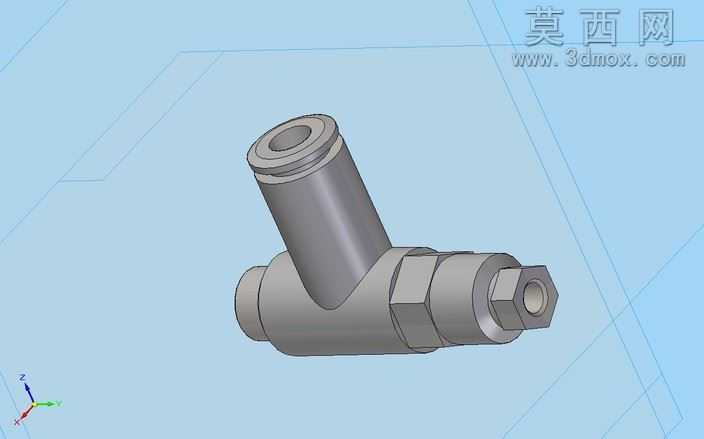

本模型为Y型结构的外螺纹连接式单向阀，采用三维参数化建模方式完成全零件构建与装配，整体建模过程严格遵循机械设计通用规范，所有配合尺寸均符合气动管路元件的通用公差要求。建模阶段首先完成主体流道壳体的构建，以Y型三通结构为基础，分别设计水平直通流道与斜向支路接口，壳体外表面预留六角拧转平面，方便安装时使用扳手施加扭矩，接口处采用标准外螺纹结构，可直接匹配对应规格的气动软管快插接头或硬管连接螺母。模型内部包含阀芯、弹簧、密封座等核心功能零件，阀芯采用锥面密封结构，与阀体内腔的密封斜面配合实现正向导通、反向截止的功能，弹簧参数根据常规气动系统工作压力范围设定，保证正向开启压力处于合理区间，反向时可提供足够的密封压紧力。所有零件均赋予金属材质属性，阀体与接头部分采用不锈钢材质表现，呈现哑光金属质感，弹簧与阀芯活动件采用合金结构钢材质，密封件部分赋予橡胶材质的哑光深色效果，渲染阶段采用柔和的工业环境光，清晰展示零件的装配关系与外部结构细节，无过度光影效果干扰结构观察。整体设计思路围绕气动管路的单向止回需求展开，Y型结构相比直通式单向阀流道阻力更小，斜向接口可适配不同走向的管路布局，外螺纹连接形式安装便捷，密封结构可靠，可广泛应用于各类低压气动控制系统、小型流体输送管路中，防止介质倒流造成的系统压力损失或元件损坏，模型装配过程中所有运动部件均保留合理的活动间隙，可直观展示阀芯的移动行程与工作原理，便于设计人员进行结构校核与安装适配性验证。
