金属链条声波环磨损检测试验装置

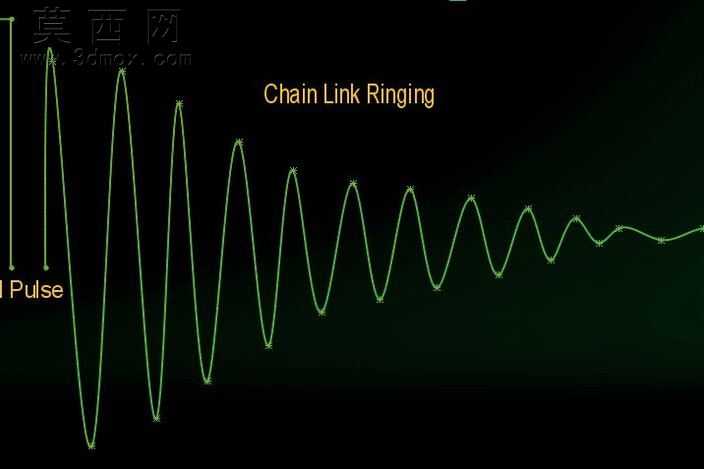

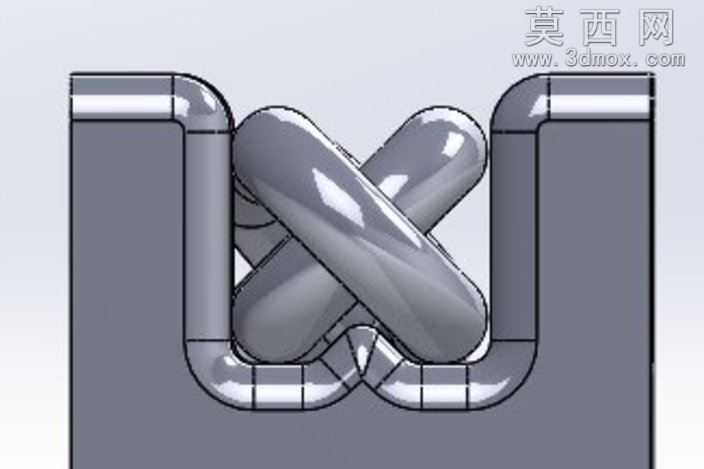

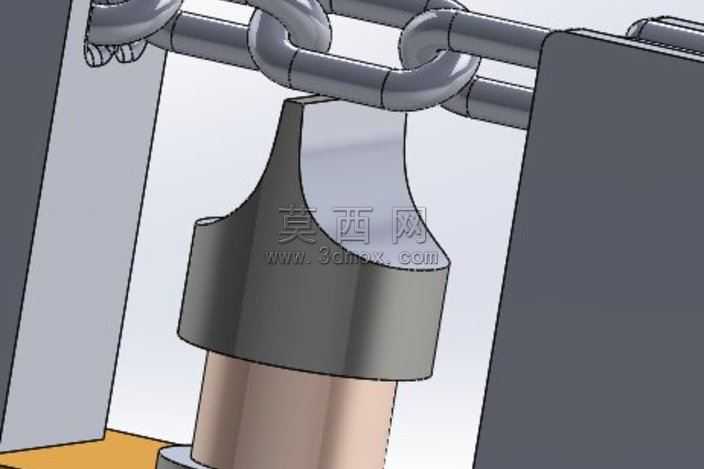

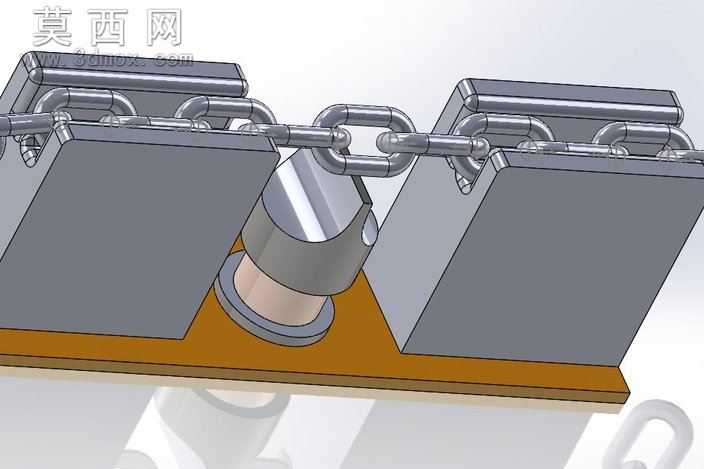

本模型为金属链条声波环磨损检测试验装置，采用SolidWorks完成全参数化三维建模，整体结构包含支撑机架、待检测金属链条、压电式换能器、敲击触发组件四大核心部分，建模过程中对各部件的装配公差进行了精准设定，确保虚拟装配状态下各运动部件无干涉，符合实际试验装置的机械配合要求。渲染阶段针对不同部件赋予了差异化材质：支撑机架采用哑光灰色工业烤漆材质，还原金属机架的磨砂质感；金属链条采用高反光镀铬钢材材质，通过调整环境光遮蔽参数，精准呈现链环衔接处的光影过渡效果，凸显链环的曲面结构与金属光泽；压电换能器外壳采用哑光黑色工程塑料材质，内部感应元件赋予半透明陶瓷质感，敲击组件的接触端采用黄铜材质，通过调整粗糙度参数还原铜材的温润金属色泽。结构设计上，装置采用双侧立式支撑结构，待检测链条水平架设于两组支撑之间，压电式换能器对称布置于链环两侧，敲击组件垂直对准链环中部，该布局可保证敲击产生的声波振动在链环内均匀传导，两侧换能器可同步采集振动信号，避免单侧采集带来的信号误差。设计思路围绕金属链条缺陷的快速无损检测需求展开，针对传统人工目视检测链条裂纹、锈蚀、磨损缺陷效率低、漏检率高的问题，利用不同损伤程度链环受敲击后产生的振动频率、振幅衰减时长存在差异的原理，通过压电换能器采集声波信号，即可快速判定链环是否存在内部损伤、表面磨损或锈蚀缺陷，建模过程中特意还原了不同磨损程度链环的结构细节，可直接用于后续检测原理的仿真验证，也可作为无损检测教学的演示模型使用。
