连杆镗削加工专用机床结构设计

项目分类:机床 发布时间:2022-06-28 ID:669780
  • 连杆镗削加工专用机床结构设计
  • 连杆镗削加工专用机床结构设计
  • 连杆镗削加工专用机床结构设计
  • 连杆镗削加工专用机床结构设计
  • 连杆镗削加工专用机床结构设计
  • 连杆镗削加工专用机床结构设计

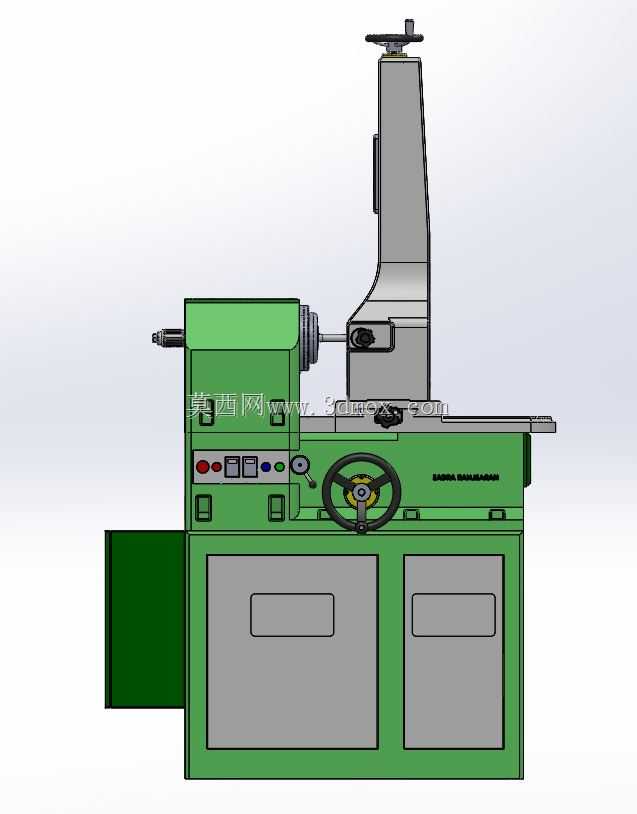

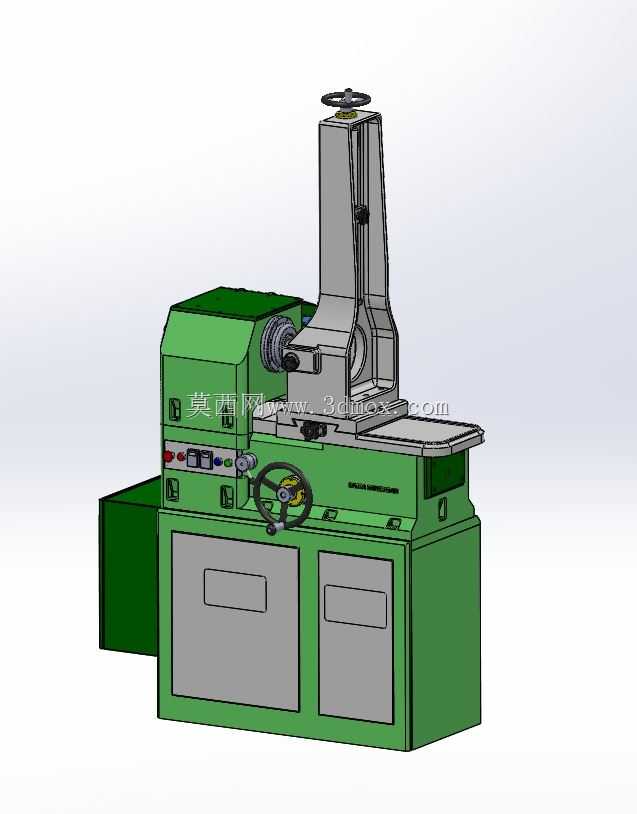

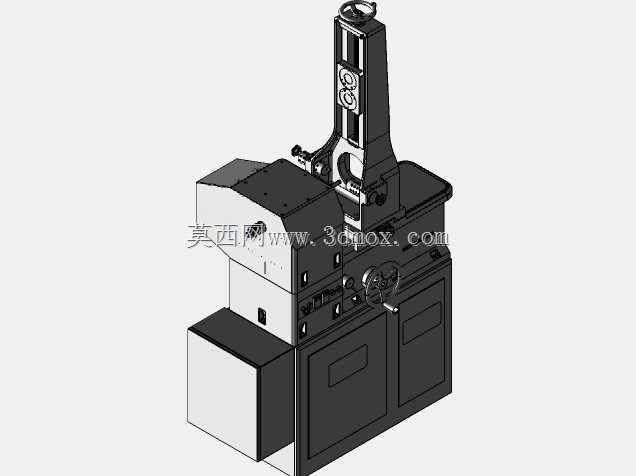

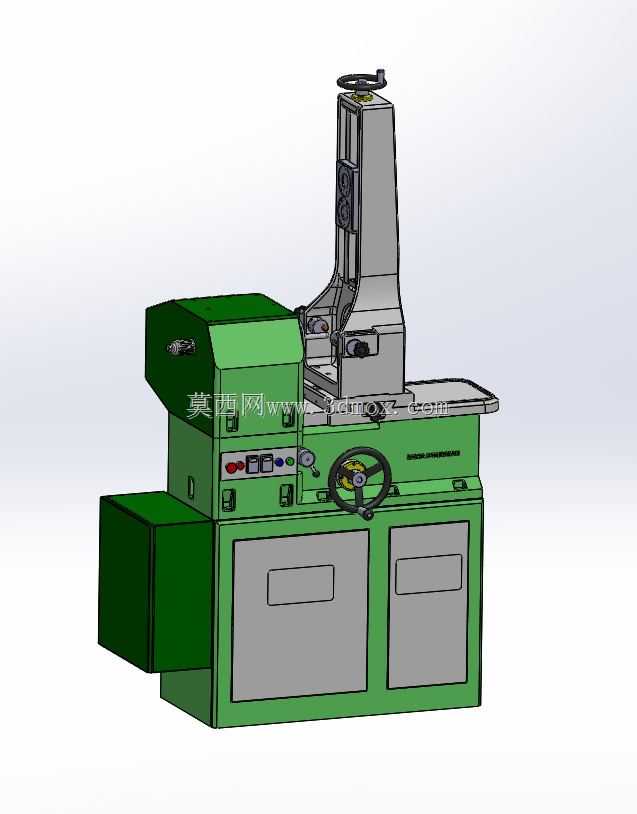

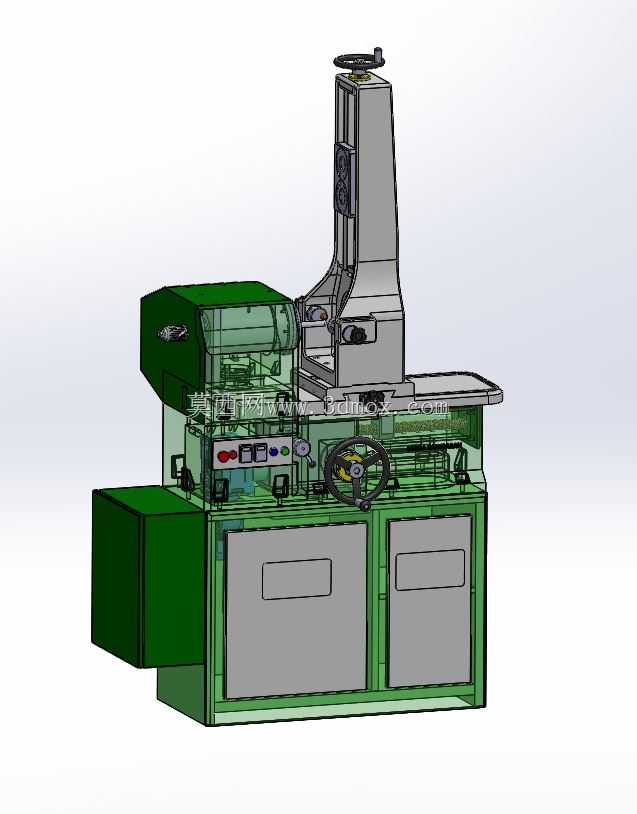

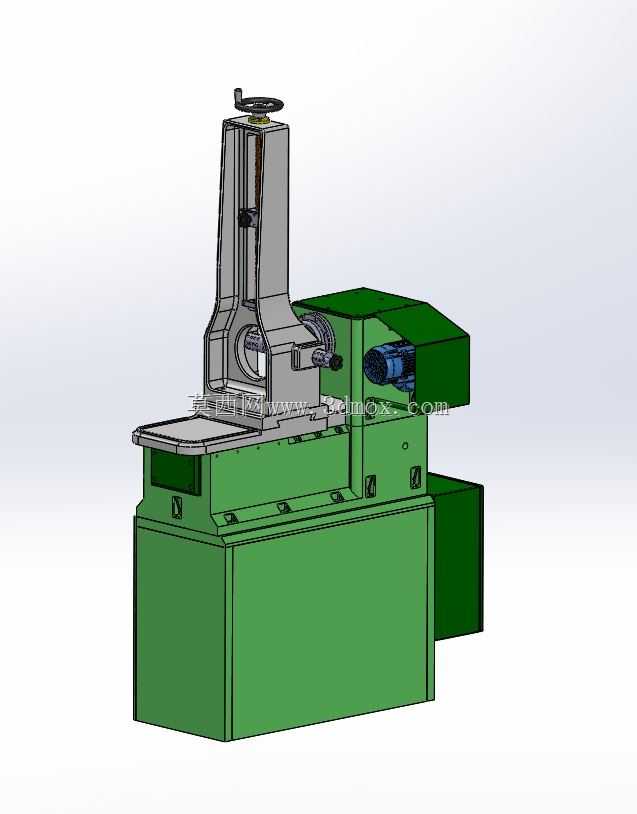

  这款连杆镗床的三维结构设计,核心面向内燃机连杆、压缩机连杆等带同轴孔系零件的精密镗削工序,在汽车零部件、通用动力机械的零部件加工车间里,这类设备是连杆成品精度达标的核心工序设备,主要承担连杆大小头孔的半精镗、精镗加工,保障孔的尺寸精度、圆柱度、大小头孔中心距以及孔端面与轴线的垂直度要求,直接决定连杆后续装配的运行稳定性与使用寿命。从结构布局来看,设备采用落地式床身集成设计,下部为整体式铸铁床身底座,内部预留切削液存储腔与电气安装舱,床身上部左侧布置主轴进给箱体,采用立式主轴布局,主轴箱可沿立柱导轨做垂直方向的进给运动,适配不同长度规格连杆的镗削行程需求,主轴端部可安装不同规格的镗刀杆,满足不同孔径的加工要求。

  床身中部为工件装夹工作台,配套专用连杆定位夹具,可实现连杆的快速装夹与定位,夹具设计考虑了连杆的大小头定位基准,以大头孔端面与工艺销孔作为主要定位面,装夹后无需重复找正即可保障加工位置精度,工作台可沿床身水平导轨做横向调整,适配不同中心距的连杆加工需求。床身右侧布置操作机构,包含手轮进给操作单元、主轴启停与转速调节控制面板,操作位高度符合人机工程学要求,操作人员站立状态即可完成全部进给调整、参数设置操作,无需过度俯身或抬臂。设备的安装边界需考虑车间地面承重,整体占地面积约为1800mm×1200mm,设备总高度约2100mm,安装时需预留后侧500mm的电气检修空间,左右两侧各预留800mm的工件上下料操作空间,

  前部预留1200mm的操作人员活动与工件周转空间,同时需配套车间集中切削液回收系统与三相工业电源接入。设计过程中重点考量了主轴的刚性表现,主轴箱采用多层筋条结构的铸铁壳体,减少镗削过程中的切削振动,保障孔加工的表面粗糙度与形位公差,进给传动采用丝杠副传动,配合锁紧机构,可在加工过程中锁定进给位置,避免窜动影响加工精度。床身的柜体结构集成了储物功能,可存放常用的镗刀、扳手、量具等工装辅具,减少操作人员往返工具柜的走动距离,提升加工效率。设备的切削防护结构采用半封闭设计,可阻挡镗削过程中的切屑飞溅,同时便于观察加工状态,排屑口布置在工作台侧下方,可配套排屑机实现切屑的自动收集输送。
