iLogic参数化Cbeam数控加工设备结构

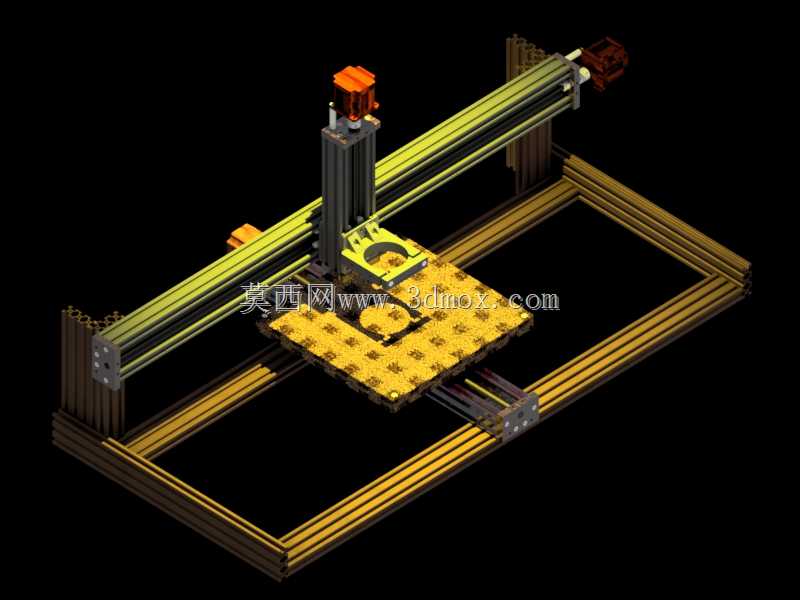

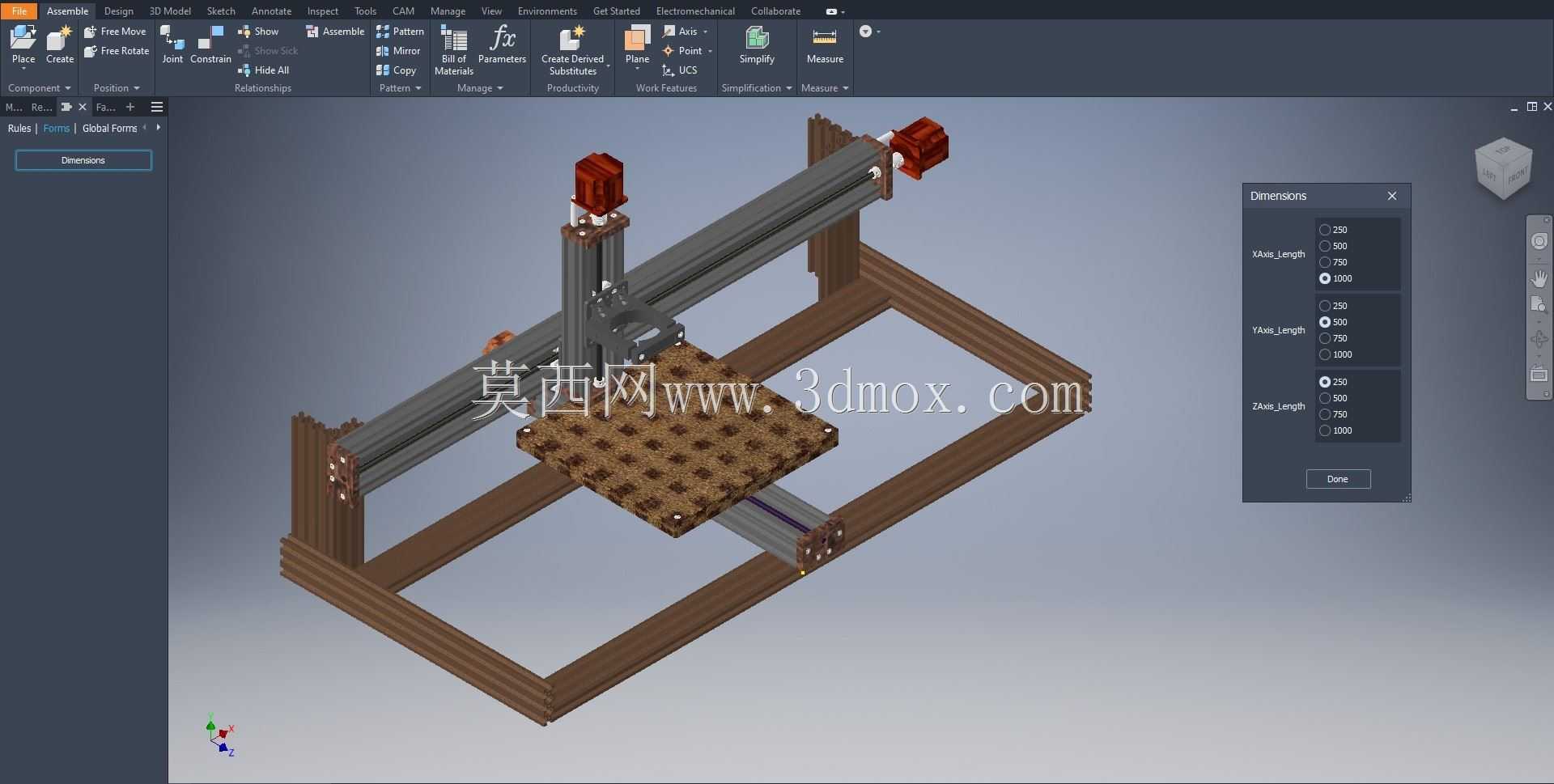

　　这款Cbeam结构的数控加工设备，核心采用铝型材搭建的龙门式框架，在小型加工场景中适配性极强，常见于个人工坊、小型加工点位的软金属、塑料、木质工件的铣削、雕刻、钻孔作业，也可用于教学场景中演示数控运动逻辑与参数化设计的落地效果。设备的XYZ三轴运动体系依托Cbeam铝型材的自带槽道完成导轨安装，省去了额外的安装基准面加工工序，装配时仅需通过槽内螺母锁紧即可完成轴系定位，大幅降低了小型数控设备的装配门槛。设计阶段引入iLogic参数化逻辑，将XYZ轴的有效行程、型材长度、安装孔位间距、驱动组件安装位置等核心尺寸全部纳入参数表格，调整对应参数即可快速生成不同行程规格的设备结构，无需逐个修改草图与装配约束，能快速适配不同加工幅面的需求，

　　比如加工小型PCB板时可缩短轴系行程提升整体刚性，加工大幅面装饰板材时可拉长X轴横梁与Y轴导轨长度，参数调整后所有关联的紧固件、安装板、拖链安装位都会自动更新尺寸，避免手动改图出现的装配干涉问题。从安装边界来看，设备的底部框架为整体矩形结构，所有外伸部件均不超出底部框架的投影范围，放置时仅需预留底部框架长宽尺寸各增加100mm的操作空间即可，无需额外预留侧面的突出部件避让空间，适合放置在桌面、小型工作台等有限空间的作业点位。Z轴滑台搭载主轴安装座，可适配常见的风冷高速主轴，安装孔位采用通用的孔距设计，更换不同功率主轴时无需重新设计安装板，滑台的配重通过型材自身的刚性平衡，短行程下无需额外加装配重块即可保证Z轴上下运动的顺畅度。

　　传动部分采用皮带加丝杆的组合方案，X轴长行程方向使用同步带传动保证运动速度，Y、Z轴短行程方向使用T型丝杆传动保证进给精度，所有传动组件的张紧结构都集成在型材端部的安装块上，调整张紧度时无需拆解整体框架，仅需松开端部锁紧螺钉调整张紧块位置即可完成维护。设备的线缆全部通过拖链收纳，拖链安装槽直接利用铝型材的槽道固定，走线方向与轴系运动方向平行，运动过程中不会出现线缆拉扯、剐蹭机架的问题，拖链的弯曲半径也纳入参数化控制范围，调整轴系行程时拖链长度会自动匹配，避免出现拖链长度不足或冗余过多的问题。实际使用中，这种参数化的Cbeam结构可根据加工需求快速改型，比如加装激光头即可切换为激光雕刻功能，加装笔头即可实现大幅面绘图，核心框架无需做结构性改动，仅需更换Z轴末端的执行器安装板即可完成功能切换，对于小型加工场景的多用途需求适配性极强。
