环氧树脂自动数控涂胶设备结构设计

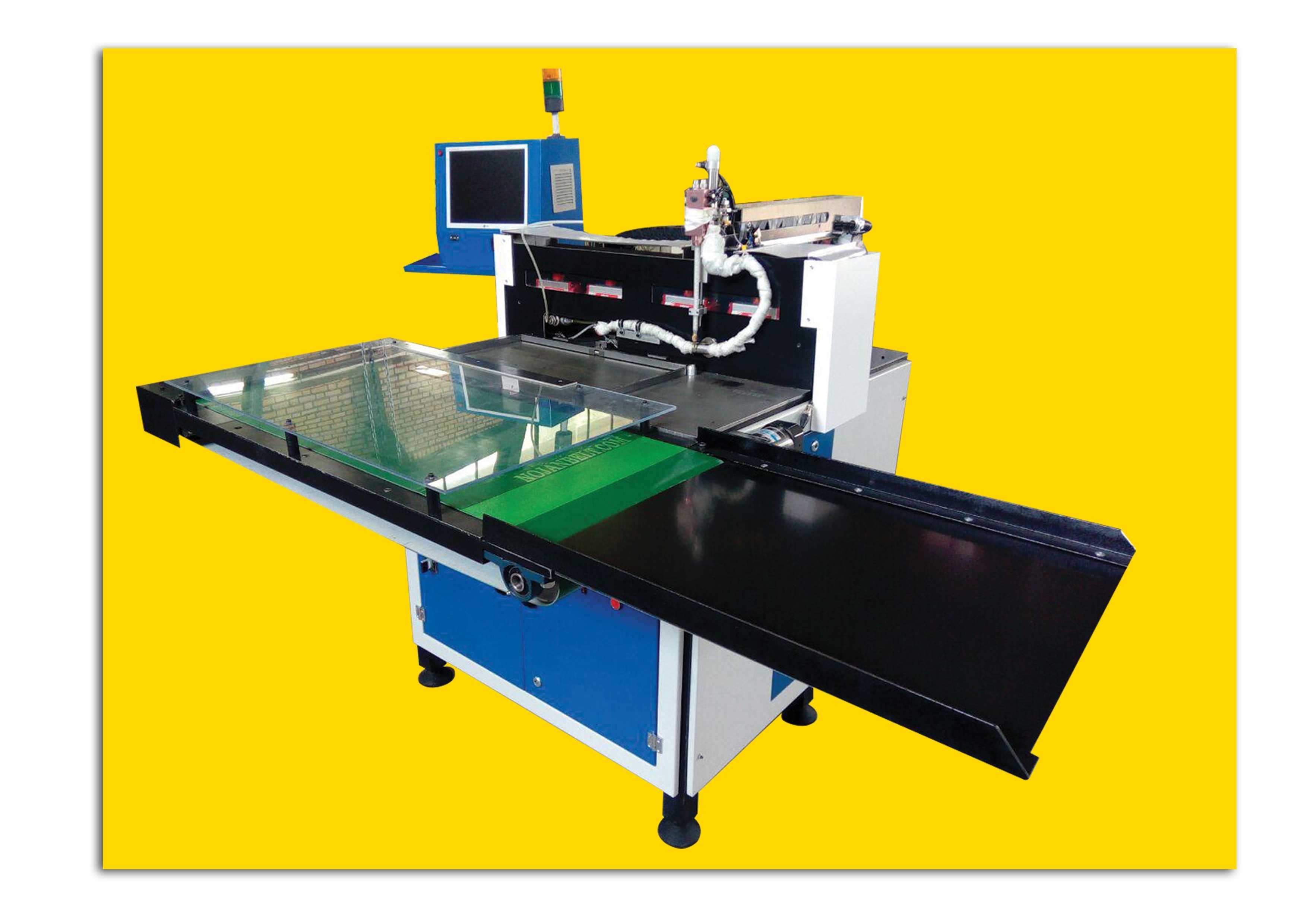

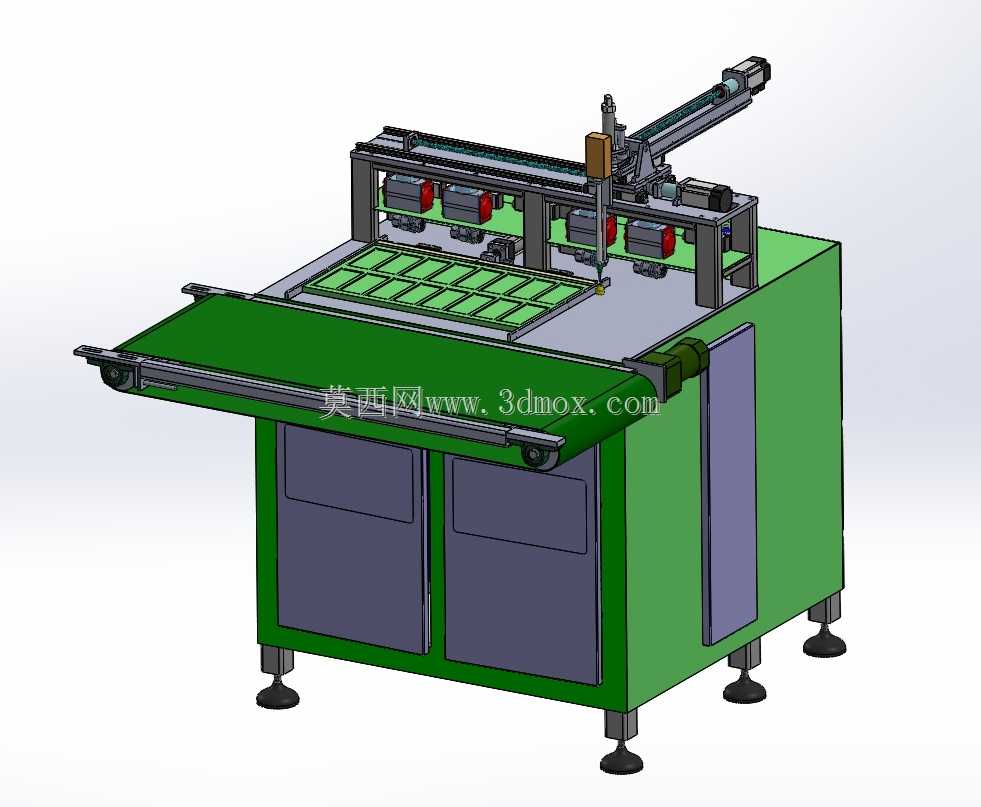

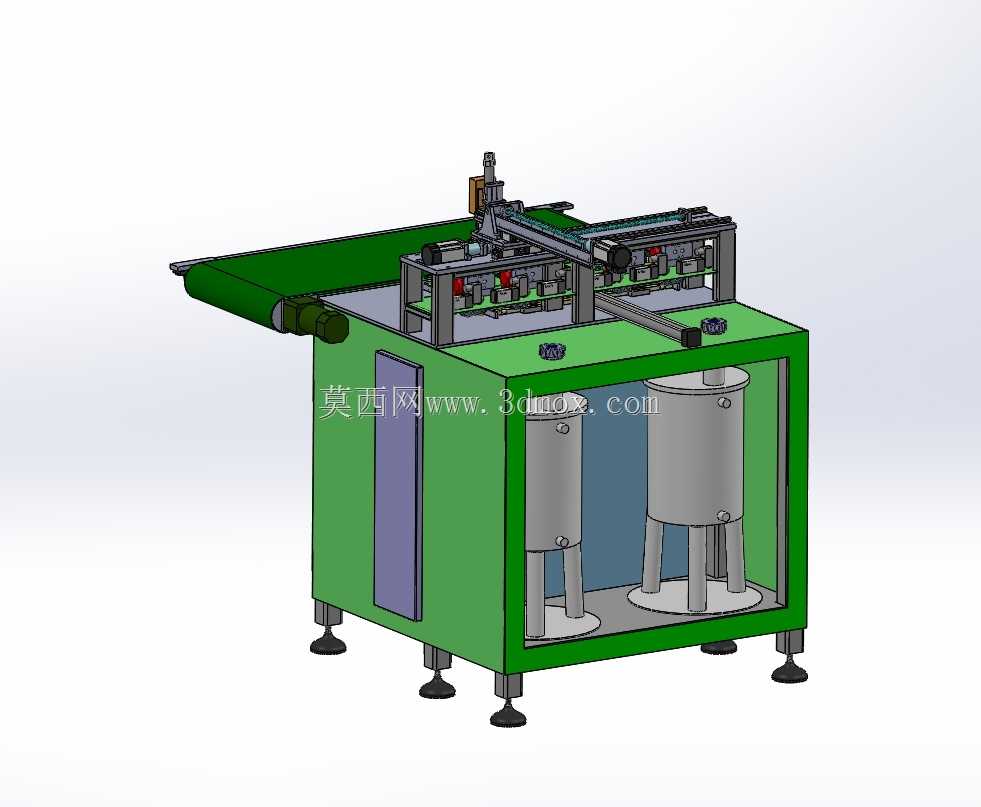

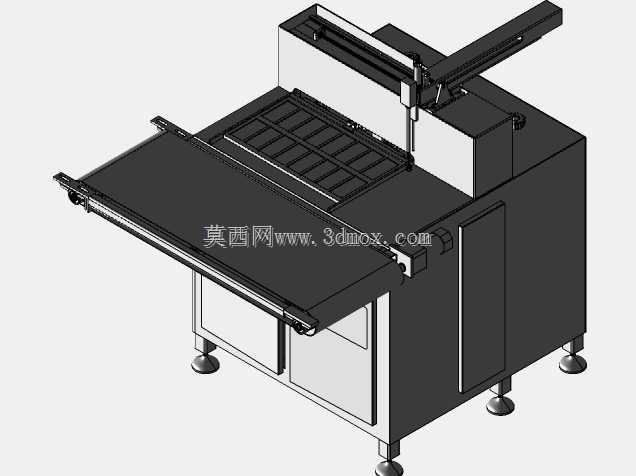

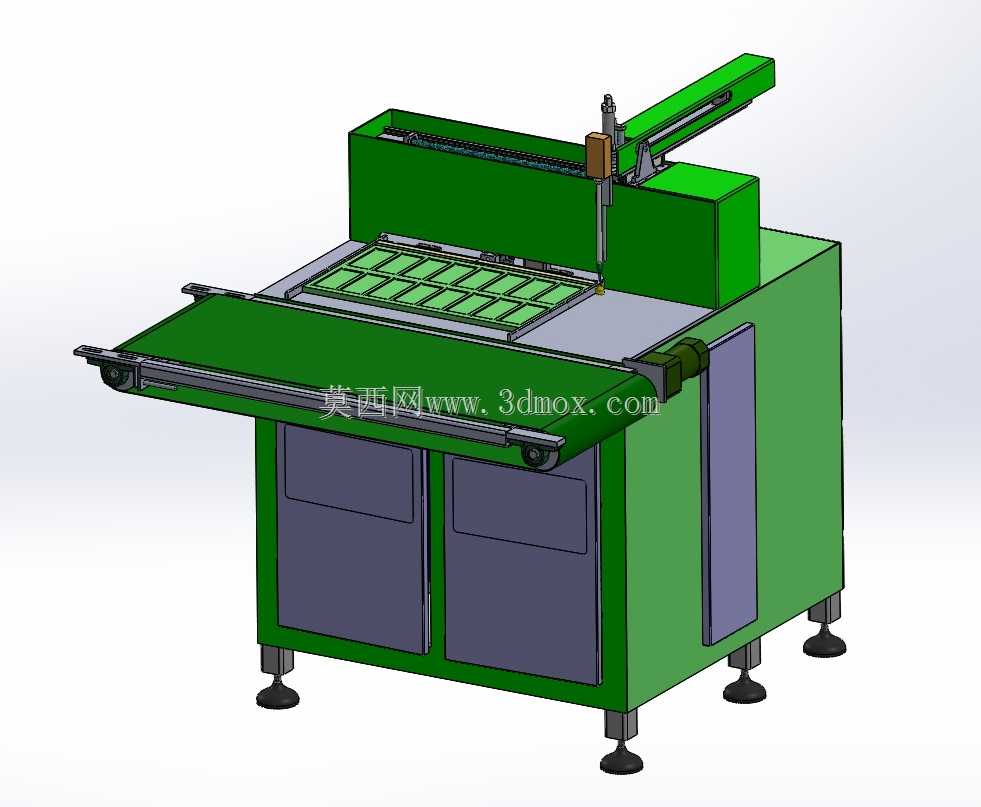

车间现场涂胶工序长期存在胶线偏移、出胶量波动、工件定位偏差的痛点，这款数控涂胶设备的结构设计完全围绕这些实际加工隐患做适配。台面延伸出的黑色接料托板做了1.5度的微倾斜设计，边缘折边高度控制在22mm，既可以承接滴落的残胶避免污染车间地面，倾斜角度又能让残胶自然流向集胶槽，不会在托板表面干结堆积，日常清理只需要每周用铲刀沿斜面刮除即可，不用频繁拆卸托板。玻璃工作台面的平面度公差控制在0.08mm以内，下方垫了3mm厚的丁腈橡胶减震层，抵消传动机构运行时的微幅振动，避免薄型工件放置时出现翘边，涂胶头走过的轨迹不会因为工件起伏出现断胶。涂胶头的安装座预留了0.3mm的浮动间隙，搭配微型直线导轨做导向，碰到工件表面微小凸起时可以自动回缩0.2mm，不会刮伤工件表面也不会撞坏涂胶针头。侧边的操作控制箱做了15度的仰角设计，操作人员站在上下料位置不用弯腰就能看清屏幕参数，箱体和主机架之间留了20mm的散热间隙，背面开了百叶窗式通风口，连续运行8小时箱体内温度也不会超过45度，避免控制元件过热死机。三色警示灯安装在控制箱顶部的最高位置，不管操作人员在设备正面还是侧面上下料，都能清晰看到设备运行状态，故障报警时的红色灯光在车间强光环境下也有足够辨识度。出料端的绿色传送带做了哑光磨砂处理，不会反光干扰操作人员判断涂胶质量，传送带的张紧机构设计在机架内侧，不用拆开外护板就能从侧面调节张紧度，日常维护效率提升不少。机架底部的脚轮搭配可调支撑脚，移动设备时降下脚轮就能推移，就位后旋下支撑脚承重，脚轮离地3mm，设备运行时不会因为脚轮滚动出现移位，支撑脚的橡胶垫还能抵消地面传来的外部振动。涂胶管路沿着机架内侧的走线槽排布，每间隔150mm做一个固定卡扣，管路弯曲半径不小于管路直径的6倍，避免胶液在管路内流动时出现阻力突变，出胶量波动控制在±2%以内，完全满足环氧树脂涂覆的工艺要求。设备两侧的外护板做了快拆结构，用手拧螺丝固定，不用工具就能拆开维护内部的传动组件，护板内侧贴了隔音棉，设备运行时的噪音控制在65分贝以内，符合车间噪音管控标准。
