6吨四柱式液压压力加工设备结构设计

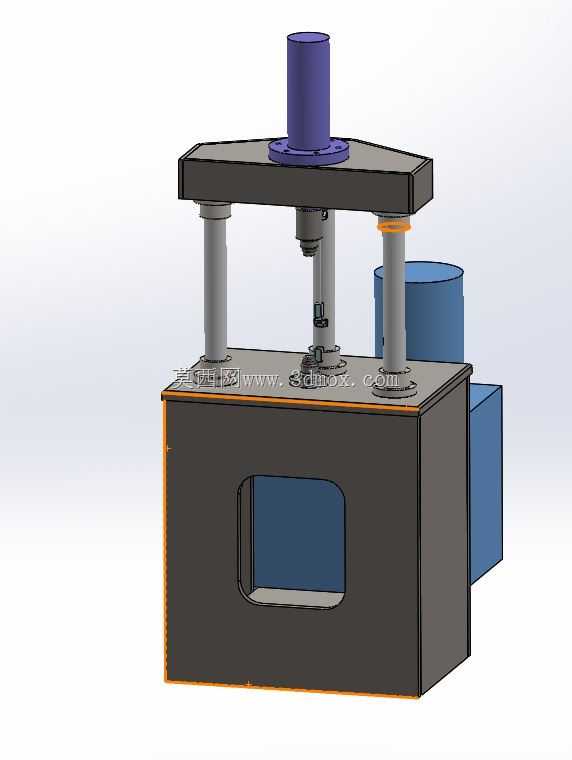

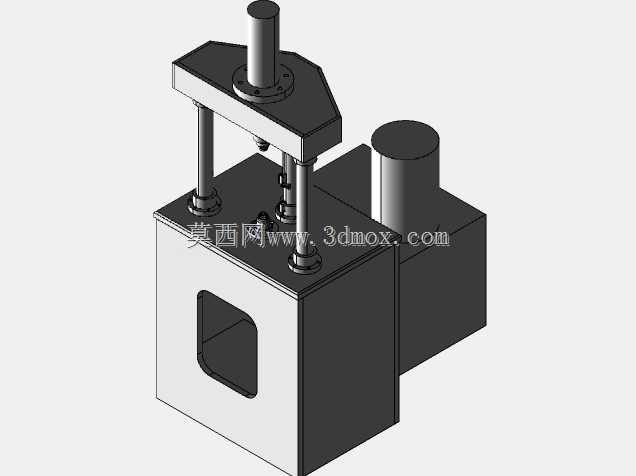

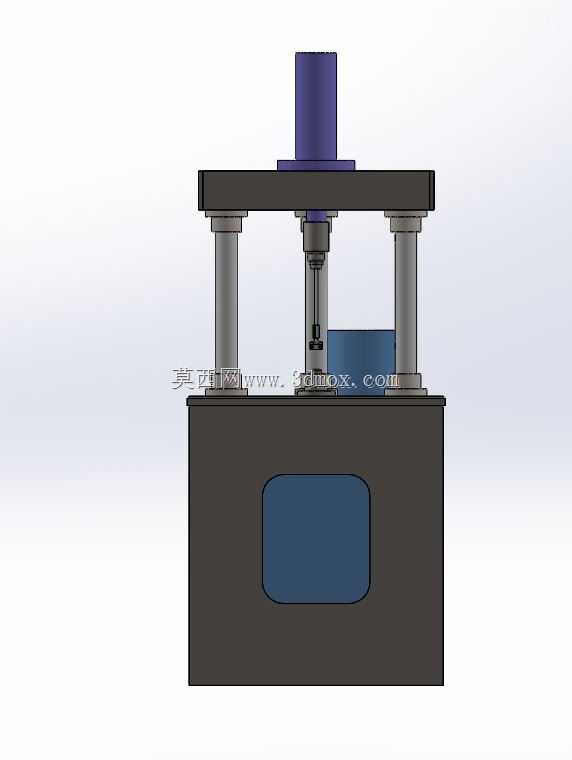

　　该6吨规格液压设备主要面向小型零部件压装、薄板件校形、小尺寸金属件冲压成型、粉末制品压坯等轻载压力加工场景，常见于五金加工车间、小型机修站点、五金制品小批量生产线、教学实训加工区等场景，可替代人工敲击完成精度要求更高、出力更稳定的压力作业，避免人工施力不均导致的工件报废、装配错位问题。从结构设计逻辑来看，整体采用三梁两柱加侧置液压站的布局，上横梁承担主油缸的安装定位与反力承载，设计时通过加厚横梁板材厚度、在油缸安装位增设加强筋的方式，避免长期满载作业出现横梁中部下挠变形；两根立柱采用调质光轴加工，表面做硬铬镀层处理，既提升滑动配合面的耐磨性能，也能降低活动横梁上下往复运行的卡滞概率，立柱上下端分别与上横梁、

　　下工作台采用锁紧螺母配合定位销的连接方式，保证两根立柱的平行度公差控制在合理范围内，避免活动横梁运行出现偏载。活动横梁与主油缸活塞杆采用法兰刚性连接，下方预留标准T型槽安装位，可根据加工需求更换不同的压头、模具，适配不同工件的加工需求；下部工作台为整体焊接箱型结构，中部开设观察与取件窗口，既减轻设备整体自重，也方便操作人员观察工件压装状态、及时取出加工完成的工件，工作台面同样预留T型槽，用于安装下模、定位夹具，保证工件加工时的定位精度。侧置的液压站与主机采用分体式布局，减少液压站运行振动对主机加工精度的影响，液压站油箱容积按照油泵每分钟流量的5-7倍配置，保证液压油散热效率，避免连续作业时油温过高导致密封件老化加速、油压出力不稳定。

　　安装边界方面，设备整体占地尺寸适配小型车间的工位布置，不需要做特殊的地基预埋，普通硬化水泥地面即可放置安装，外接三相动力电源、加注对应标号液压油后即可调试运行，设备运行时的作业开口高度、行程参数按照常规小型零部件的加工尺寸设计，可覆盖绝大多数6吨出力范围内的加工需求，不需要额外定制加高开口或者加长行程的特殊结构。设计过程中对受力薄弱环节做了有限元校核，比如上横梁油缸安装位、立柱连接螺纹处、工作台承压面等位置，均按照1.5倍额定载荷做静力学仿真验证，保证设备长期运行的结构可靠性，同时在油缸行程上下端预留硬限位保护，避免活塞运行超程导致设备损坏。
