带透明视窗的磁通电容器壳体结构设计

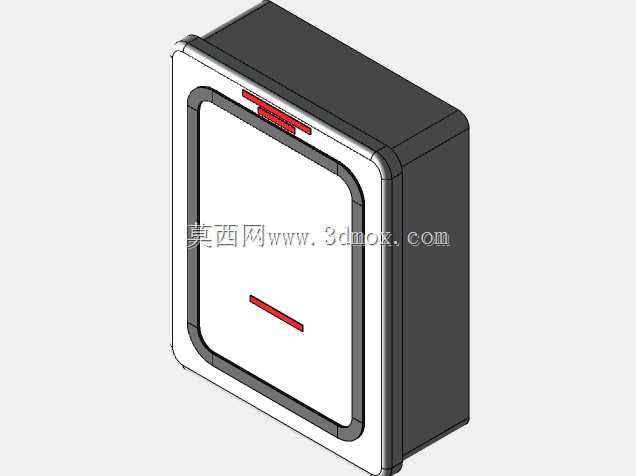

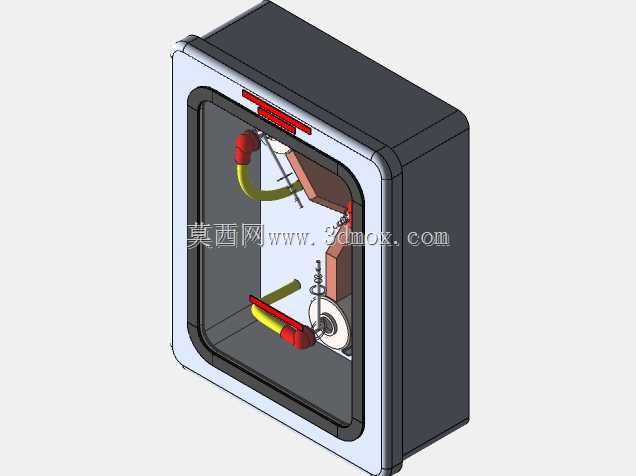

　　这款磁通电容器的结构设计，首先围绕通讯基站、户外信号中继设备的实际部署场景展开，这类场景下设备往往需要长期暴露在温湿度波动大、存在粉尘与凝露风险的户外环境，同时运维人员需要在不拆解外壳的前提下快速判断内部元件的工作状态，因此整体采用了带圆角的矩形密封壳体结构，壳体主体选用高强度工程塑料材质，兼顾绝缘性能与抗冲击能力，正面嵌入整块高透钢化玻璃视窗，视窗与壳体的衔接处采用嵌入式密封胶条压合结构，避免户外雨水、粉尘侵入内部腔体。从内部结构布局来看，接线端子采用分层错位排布，高压接线端与信号反馈端分别设置在腔体上下区域，不同电位的接线端之间预留了足够的电气安全间隙，避免高压爬电风险；内部的磁芯组件采用卡槽式固定结构，不需要额外螺丝紧固，

　　既可以减少装配工序，也能在设备受到振动时避免磁芯移位，适配通讯塔架这类存在持续风振的安装场景。安装边界设计上，壳体背部预留了四个标准壁挂安装孔位，孔位间距符合通讯行业通用的电气元件安装尺寸规范，既可以直接固定在设备仓的安装背板上，也可以搭配标准导轨卡扣适配机柜内安装场景，壳体整体厚度控制在合理范围，不会占用过多的机柜内部安装空间，进出线孔设置在壳体底部，采用防水格兰头结构，接线完成后可以锁紧密封，避免线缆拉扯导致的接线松动。设计过程中特意将内部的易损元件、状态指示区域对准正面视窗的可视范围，运维人员巡检时不需要打开外壳，就可以直接观察内部接线是否存在松脱、元件是否有烧蚀变色的异常情况，大幅降低户外运维的工作量，同时壳体的边角全部做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，壳体的开合采用侧边快拆卡扣结构，需要检修内部元件时不需要完全拆下整个壳体，只需要松开卡扣就可以翻开前盖完成操作，兼顾防护等级与运维便利性。
