Rzeppa型球笼式等速万向节结构设计

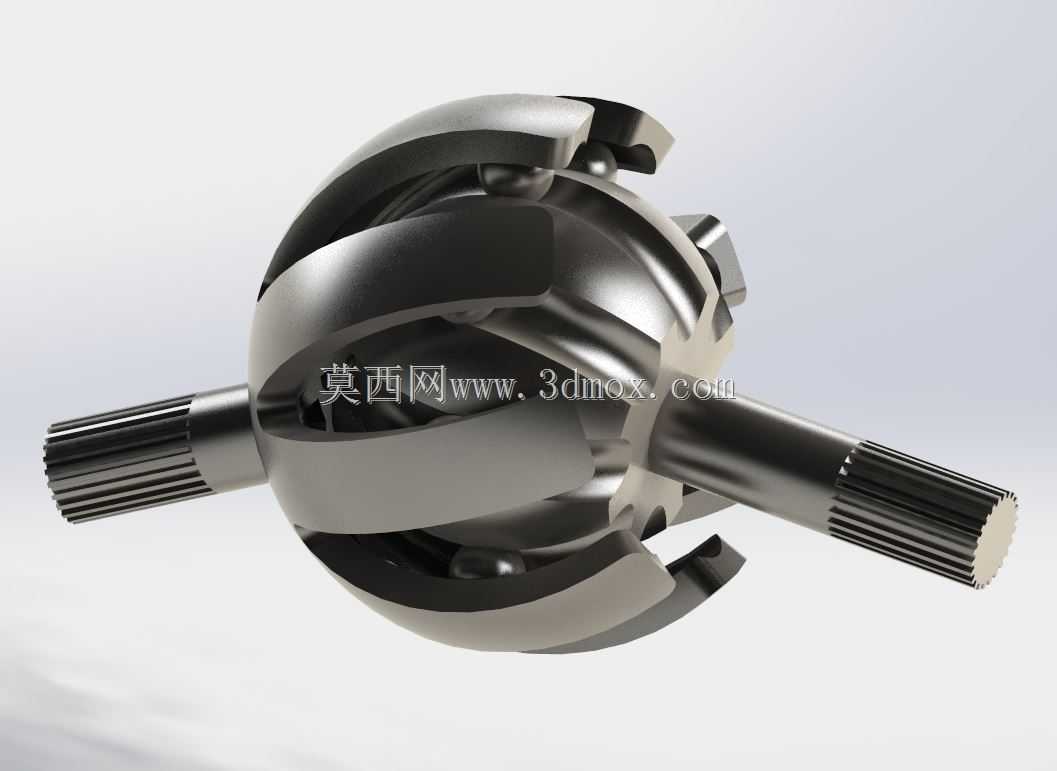

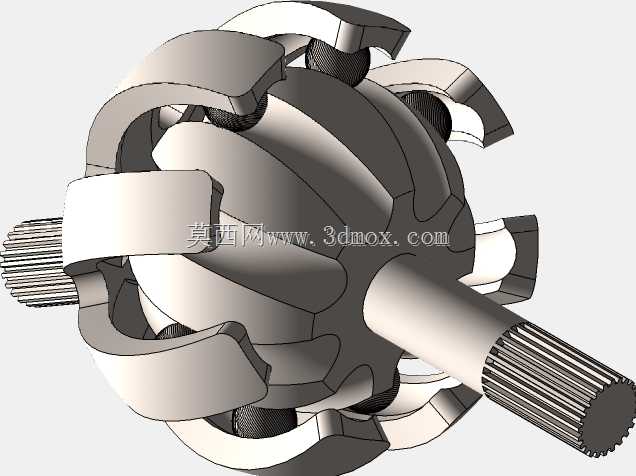

　　球笼式等速万向节是前置前驱车型、四驱车型传动系统中承担变角度动力传递的核心部件，日常工况下需要在悬架跳动带来的轴间夹角持续变化过程中，始终保证主动轴与从动轴的转速完全同步，避免传动过程中出现转速波动、附加载荷，进而引发传动抖动、部件磨损加剧的问题。区别于传统十字轴万向节存在的不等速传动缺陷，Rzeppa结构通过内滚道、外滚道、钢球、保持架的配合约束，让所有传力钢球始终处于两轴夹角的平分面上，从结构原理上实现等角速传动，能适配最大可达四十余度的轴间夹角工况，覆盖车辆转向、悬架跳动的全行程角度需求。从结构设计逻辑来看，该部件的外滚道与主动花键轴集成，内滚道与从动花键轴配合，六个传力钢球分别卡装在内外滚道对应的弧形沟槽内，

　　保持架上的窗孔对钢球形成周向约束，保证钢球不会在传动过程中出现脱位、偏载。设计过程中需要重点校核滚道曲率与钢球直径的匹配关系，曲率过大容易导致钢球接触应力集中，缩短部件疲劳寿命，曲率过小则会增大钢球滑动摩擦占比，降低传动效率；同时保持架的球面配合间隙需要控制在合理区间，间隙过大会导致传动回程间隙增大，急加速急减速时出现冲击异响，间隙过小则会在大角度传动时出现卡滞，无法顺畅补偿角度变化。两端的花键轴采用渐开线花键结构，分别对接差速器输出端与轮毂轴承单元，花键参数需要匹配对接部件的安装规格，轴端的卡簧槽用于装配轴向限位，保证万向节在传动过程中不会出现轴向窜动。安装边界方面，该结构的整体外径需要适配转向节的内孔安装空间，

　　避免大角度转向时万向节与周边悬架部件、转向拉杆发生运动干涉，轴向压缩与拉伸行程需要匹配悬架的跳动行程，保证车辆在极限颠簸工况下传动轴不会出现顶死或者脱开的问题。实际应用中，这类万向节除了乘用车辆传动系统，也广泛用于各类需要变角度等速传动的工业设备、特种作业机械的动力传输环节，设计建模时需要重点还原钢球与滚道的接触约束关系、保持架的球面配合特征，保证后续运动仿真时能准确复现等速传动特性，为后续的强度校核、运动干涉检查提供准确的模型基础。
