可自定义参数的渐开线齿轮三维设计

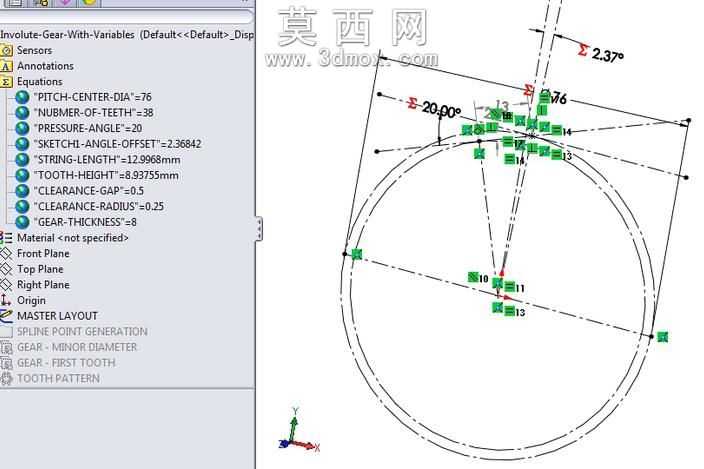

本作品为参数化可调节的渐开线齿轮三维建模成果，建模过程基于三维设计软件的参数化驱动逻辑搭建，将齿轮核心设计维度全部纳入可编辑变量体系，无需重复绘制草图即可通过修改参数快速生成符合不同传动需求的齿轮结构。建模初始阶段首先完成基准坐标系与基准面的搭建，确立齿轮的中心定位基准，随后梳理渐开线齿廓的生成逻辑，通过方程式驱动的样条曲线完成单齿渐开线轮廓的绘制，精准控制齿廓的压力角、齿顶高、齿根高、齿侧间隙等核心参数，确保齿形符合渐开线啮合的传动要求。模型内置的可调节变量覆盖齿轮设计全核心维度：节圆直径参数可直接调整齿轮的整体规格，齿数参数可适配不同传动比的搭配需求，压力角参数支持切换不同标准的齿形设计，齿顶高、齿根高参数可调整轮齿的啮合深度与承载能力，齿侧间隙参数可控制齿轮啮合的侧隙大小，齿根圆角参数可优化齿根处的应力集中问题，齿轮厚度参数可适配不同的安装空间与载荷需求。建模过程中对齿形阵列逻辑做了优化，通过单齿特征的圆周阵列完成全齿结构生成，阵列数量与齿数参数做关联绑定，修改齿数时阵列特征可自动同步更新，避免手动调整的误差。同时对齿轮的中心孔、基准轴等装配定位结构做了参数化关联，确保参数调整后装配基准的位置精度不受影响。模型的草图约束全部采用全定义约束，避免参数修改后出现草图错位、特征失效的问题，每个变量都添加了明确的参数注释，标注清楚参数对应的设计含义与取值参考范围，方便使用者快速理解参数作用，输入对应数值即可生成目标齿轮。齿根过渡部分采用圆角过渡设计，可通过参数调整圆角半径，平衡齿根强度与啮合干涉问题；齿顶部分做了倒角处理的预留参数，可根据加工需求调整倒角尺寸。整个建模逻辑遵循机械设计的标准规范，参数之间设置了合理的关联校验，避免出现参数冲突导致的齿形失真，既可以用于机械设计的教学演示，帮助学习者理解渐开线齿轮的结构原理与参数逻辑，也可以直接导出用于机械传动结构的设计选型、3D打印样件制作或者装配模拟验证，大幅提升渐开线齿轮的设计迭代效率，减少重复建模的工作量。
