复古便携式机械计算装置结构设计

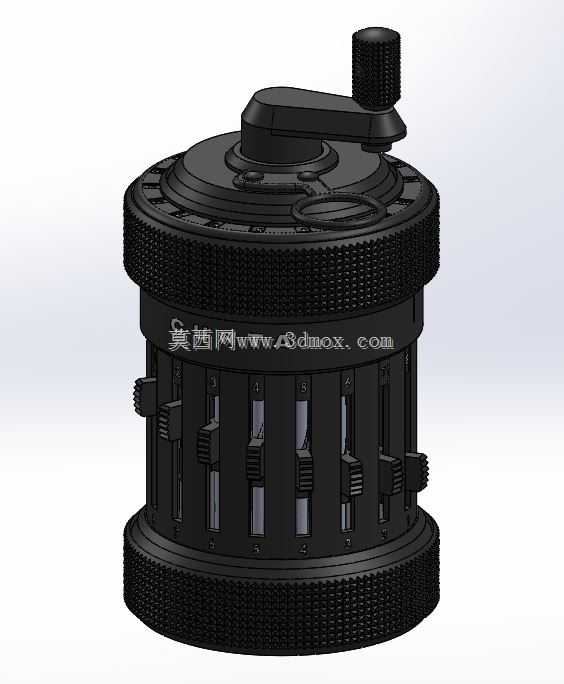

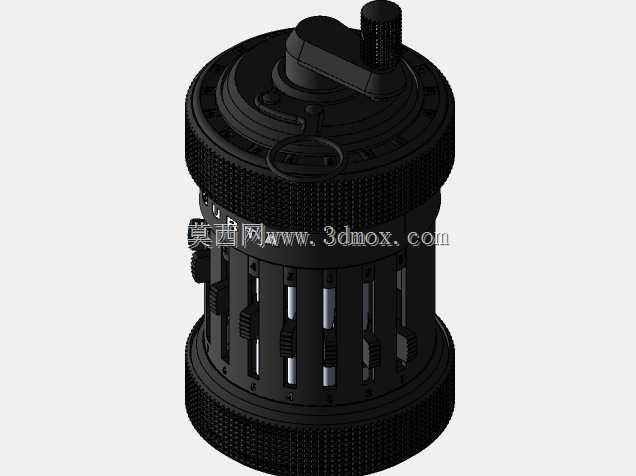

　　这款纯机械结构的计算装置，是电子计算设备普及前便携运算场景的核心工具，整体采用圆柱式堆叠布局，所有功能组件沿中心轴分层排布，外层做滚花纹理处理，既提升手持操作时的摩擦力，也能对内部精密传动件形成可靠防护。顶部设置的手摇输入曲柄是核心动力输入端，曲柄端部做防滑滚花设计，操作时可通过单指转动完成动力输入，曲柄与内部的进位齿轮组直接联动，转动过程中带动周向排布的拨位滑块完成数值切换，每个拨位滑块对应一位运算数位，滑块侧面做凹凸防滑结构，方便手动微调数值对位。装置周向开设的长条视窗是数值显示区域，视窗边缘做倒角处理避免积灰，内部的数字轮通过卡槽与传动齿轮固定，每完成一次满额进位就会通过棘爪结构推动高位数字轮转动一格，

　　整套进位机构完全依靠机械结构实现逻辑运算，无需任何电子元件参与。从结构设计层面看，整套装置的组件拆分极为细致，外层壳体分为上下两部分，通过螺纹结构旋合固定，拆装时无需额外工具即可完成内部组件的检修维护；内部的数位组件沿中心支撑轴等距排布，每个数位单元都包含独立的数字轮、进位棘爪、复位弹片，相邻数位之间通过间隙配合的隔套定位，避免传动过程中出现窜动干涉。考虑到便携使用的需求，整体外形控制在单手握持的尺寸范围内，底部做加厚防滑底座，放置在桌面操作时不会出现滑移，顶部的曲柄在非使用状态下可转动贴合到壳体顶面，减少收纳时的占用空间，侧边突出的调节旋钮用于运算模式切换与复位操作，旋钮与壳体之间设置阻尼胶圈，避免日常携带时出现误触。

　　这类机械计算装置的结构逻辑，对当下精密计数机构、手动进位装置的设计仍有参考价值，其分层排布的组件布局、纯机械进位的传动方案，可直接复用到小型机械计数器、手动计量设备的结构设计中，建模过程中对每个棘爪、齿轮、滑块的配合间隙都做了还原，能清晰展示纯机械运算的完整传动链路，也可作为复古机械结构教学的演示样件，帮助理解机械进位逻辑的实现方式。
