格构式输电铁塔桁架结构三维设计

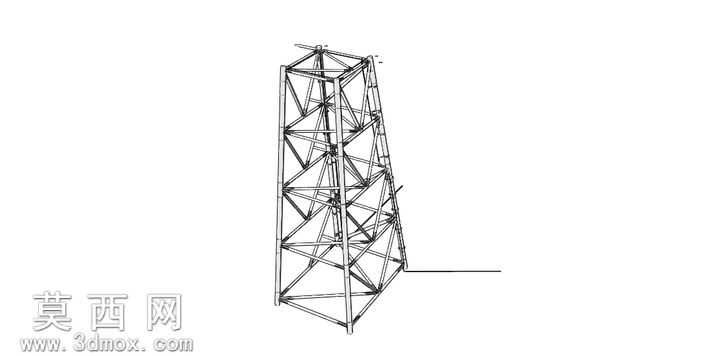

本作品为格构式桁架塔架的三维建模成果，整体采用等边角钢作为主要受力构件，通过标准化的节点连接方式组装成空间桁架体系，建模过程中严格遵循钢结构桁架的受力逻辑，将塔架设计为上窄下宽的渐变锥台形态，底部四个支脚向外延展形成稳定的支撑基底，有效降低整体结构的重心，提升抗倾覆性能。建模阶段首先通过三维草图绘制塔架的整体轮廓控制线，定位每一层横隔面与斜腹杆的空间节点坐标，确保所有杆件的交汇点精准对齐，避免后续装配出现错位问题。构件建模时采用型材库调用的方式生成等边角钢实体，根据每一段杆件的实际长度、安装角度进行参数化调整，针对斜向交叉的腹杆做了端部切角处理，保证杆件拼接处贴合紧密，还原实际工程中的角钢下料工艺。横隔面设置在塔架的不同高度段，采用水平角钢与斜向支撑组合的形式，增强塔架的抗扭刚度，避免结构在水平荷载作用下出现截面变形。顶部设置了设备安装平台的预留接口，侧面延伸出线缆固定支架的结构，完全匹配输电通讯类塔架的实际使用需求。材质渲染阶段为所有构件赋予了热轧碳钢的材质属性，还原金属表面的哑光质感与轻微的氧化纹理，节点处的连接螺栓也做了精细化建模，通过阵列命令批量布置在每一处杆件连接位置，还原真实的螺栓连接细节。整体结构的杆件排布遵循受力最优原则，斜腹杆采用交叉布置的形式，将竖向荷载与水平风荷载均匀传递到每一根主材上，在保证结构强度的同时尽可能减少材料用量，实现轻量化与结构稳定性的平衡。建模过程中对所有构件做了干涉检查，确保相邻杆件之间不存在碰撞冲突，每一处连接节点的构造都符合钢结构施工的实际工艺要求，可直接用于结构受力验算、施工模拟或者教学演示场景，完整展现了空间桁架结构的建模思路与钢结构塔架的构造逻辑。
