多档位齿轮变速箱三维结构与二维工程图

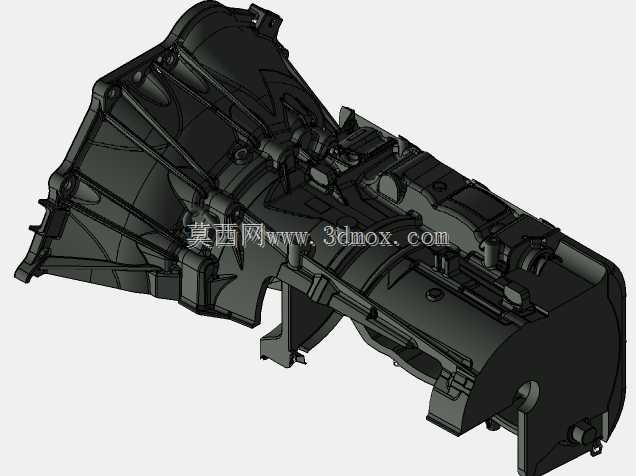

　　这套齿轮变速箱结构主要适配乘用车辆前置后驱的动力布局场景，在整车传动链路中承担发动机输出端到驱动桥之间的转速扭矩匹配功能，可根据不同行驶工况切换传动比，让发动机始终维持在合理的动力输出区间，兼顾低速爬坡的大扭矩需求与高速巡航的低转速经济性。从结构设计逻辑来看，整体采用三轴式经典布局，输入轴通过离合器与发动机飞轮端连接，中间轴布置常啮合斜齿轮组传递基础动力，输出轴通过花键配合同步器组件实现不同档位齿轮的动力接合，各档位齿轮的模数、齿宽参数经过匹配计算，可承受额定输入扭矩下的齿面接触应力与齿根弯曲应力，避免长期交变载荷下出现齿面点蚀、断齿等失效问题。箱体采用剖分式设计，上下箱体结合面加工有定位销孔与密封槽，

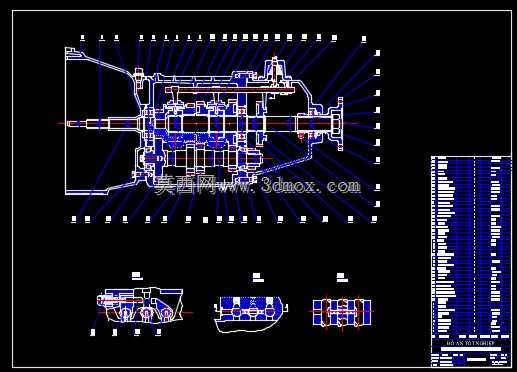

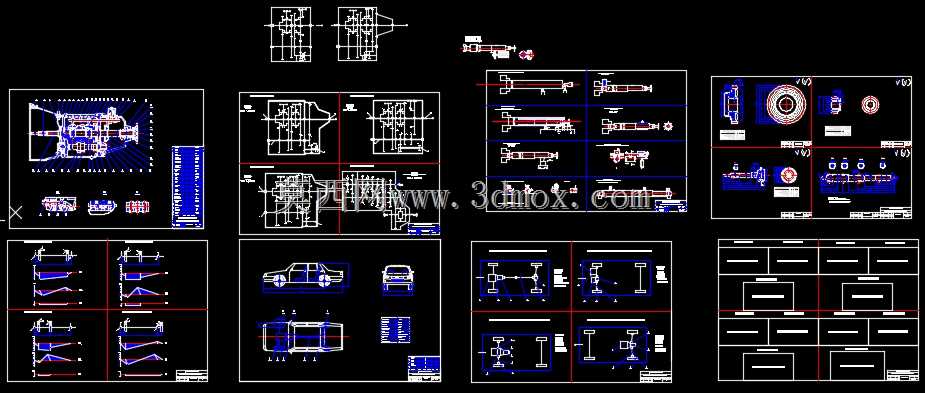

　　既保证装配时轴系组件的同轴度精度，也能防止齿轮润滑油渗漏，箱体外部预留的安装凸台分别对应离合器壳体连接位、悬置安装位、换挡机构装配位，各安装面的形位公差严格控制，避免装配后出现轴系偏载、换挡卡滞等问题。从安装边界来看，输入轴花键尺寸匹配主流手动挡离合器从动盘花键规格，输出轴法兰连接尺寸对应常规后驱车型传动轴连接端，箱体整体轮廓避让了发动机舱内的排气歧管、转向拉杆等周边部件，不会出现装配干涉问题。设计过程中同步完成了二维工程图的绘制，包含总装剖视图、各轴系组件图、关键零件的尺寸标注与形位公差要求，可直接用于生产加工的工艺参考，也能作为同类型传动结构设计的参考蓝本，帮助结构工程师快速理解多档位变速箱的动力传递路径、

　　装配关系与密封设计要点，在做同类产品改型时可直接复用成熟的轴系支撑布局、齿轮参数匹配逻辑，减少前期方案验证的迭代周期。齿轮与轴的配合根据受力情况分别选用过盈配合与间隙配合，常啮合齿轮通过滚针轴承支撑在输出轴上，空套状态下无动力传递，同步器齿毂通过花键与输出轴刚性连接，换挡时同步环先与待接合齿轮的锥面摩擦实现转速同步，再完成齿套接合，避免打齿问题。箱体内部设计有润滑油道，可将齿轮飞溅的润滑油引导至各轴承位置，保证高速运转时的润滑散热，底部设置放油螺塞，顶部预留加油口与通气塞，平衡箱体内外气压，避免高速运转时内部压力过高导致密封失效。
