介电油脱气氮气吹扫真空处理设备

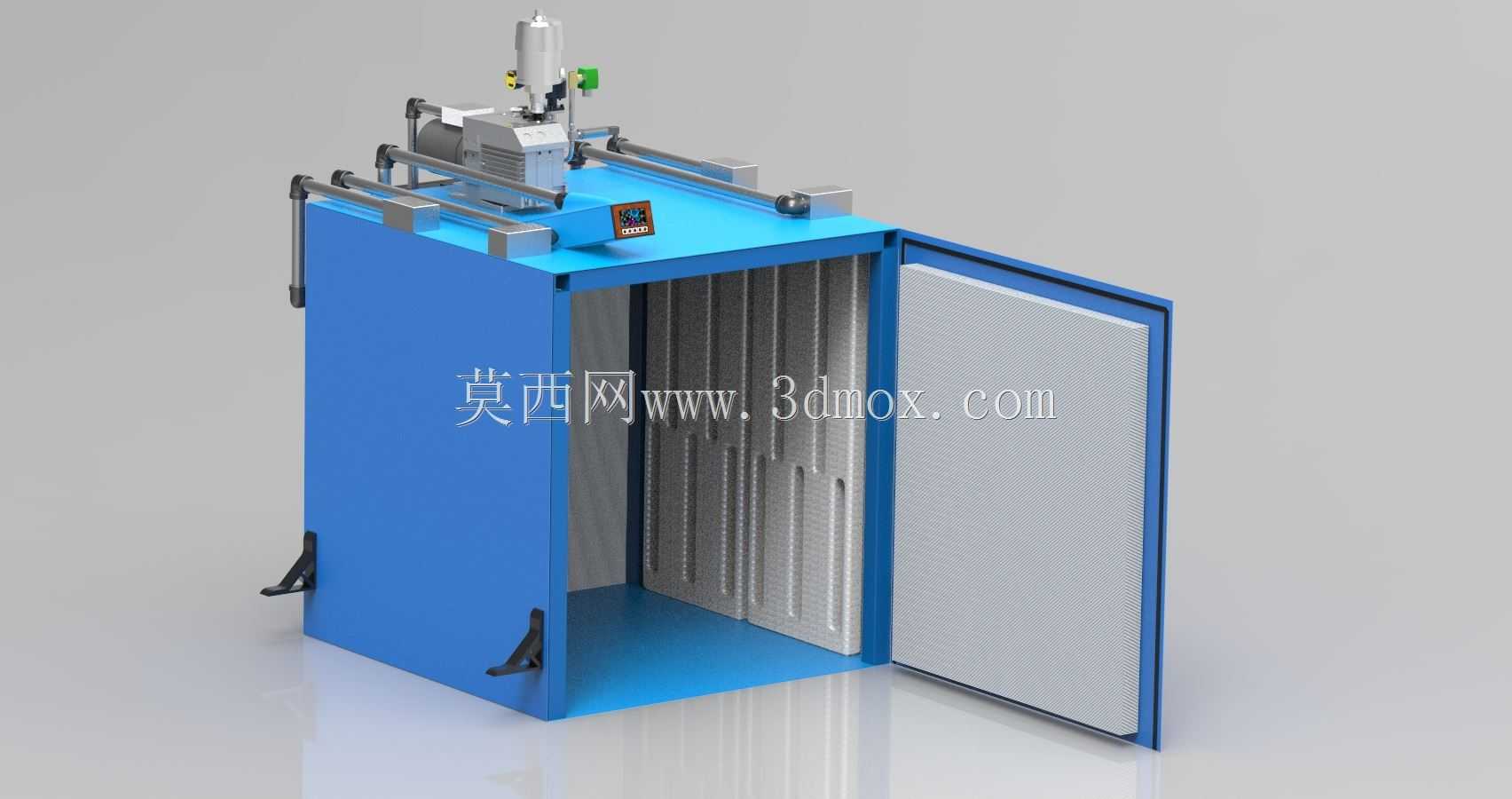

　　在工业介电油处理、高压电气元件预处理的生产场景中，这类真空脱气氮气吹扫设备是保障介质绝缘性能、消除工件孔隙残留杂质的核心工艺装备。设备采用立式单开门密封腔体结构，整体框架采用型钢焊接成型后做整体应力消除处理，避免长期抽真空作业出现腔体形变，影响密封性能。腔体内部设置多层置物格栅，可根据待处理工件的尺寸灵活调整层间距，适配不同规格的变压器绕组、高压绝缘件、精密液压元件等工件的批量处理需求。顶部集成的真空抽气模组、氮气注入阀组以及压力检测元件采用模块化集成设计，所有管路走线沿腔体顶部的型材导轨排布，既方便后期维护拆装，也能避免管路磕碰损伤，同时预留了足够的操作空间用于阀件的调试更换。设备的密封门采用单铰链侧开结构，

　　门体周边嵌入耐真空氟橡胶密封条，配合多点式压紧锁扣，可在-0.1MPa的极限真空度下保持稳定密封，不会出现泄漏泄压的问题。从安装边界来看，设备开门侧需要预留至少1.2倍门体宽度的操作空间，方便工件的上下料以及门体的完全开启，设备底部设置可调式支撑脚，可在不平整的车间地面调整水平度，保证腔体密封面的平面度公差控制在0.2mm/m以内，避免因地面倾斜导致门体密封不严。设备的作业逻辑为先通过真空泵组将腔体内抽至极限真空，保持一定时间让介电油内部溶解的气体、工件孔隙内残留的空气和挥发性杂质充分析出，之后通过精密调压阀向腔体内充入高纯度氮气至微正压，完成吹扫置换后再进行泄压，整个流程可通过顶部的控制模块设置参数自动运行，无需人工全程值守。

　　腔体内部的内壁做了抛光防锈处理，避免长期作业过程中锈屑脱落污染待处理工件，顶部的真空管路入口设置了过滤装置，可拦截抽气过程中带出的油雾杂质，保护真空泵组的使用寿命。在实际生产线布局中，这类设备通常紧邻介电油灌注工位、绝缘件烘干工位布置，减少工件处理完成后的转运距离，避免工件在转运过程中再次接触空气吸附水汽，影响最终处理效果。设备的顶部模组还预留了扩展接口，可根据工艺需求加装真空度实时记录仪、氮气浓度检测传感器等配件，满足不同行业的特殊工艺要求。
