机器人竞赛用主销后倾角转向轮组结构

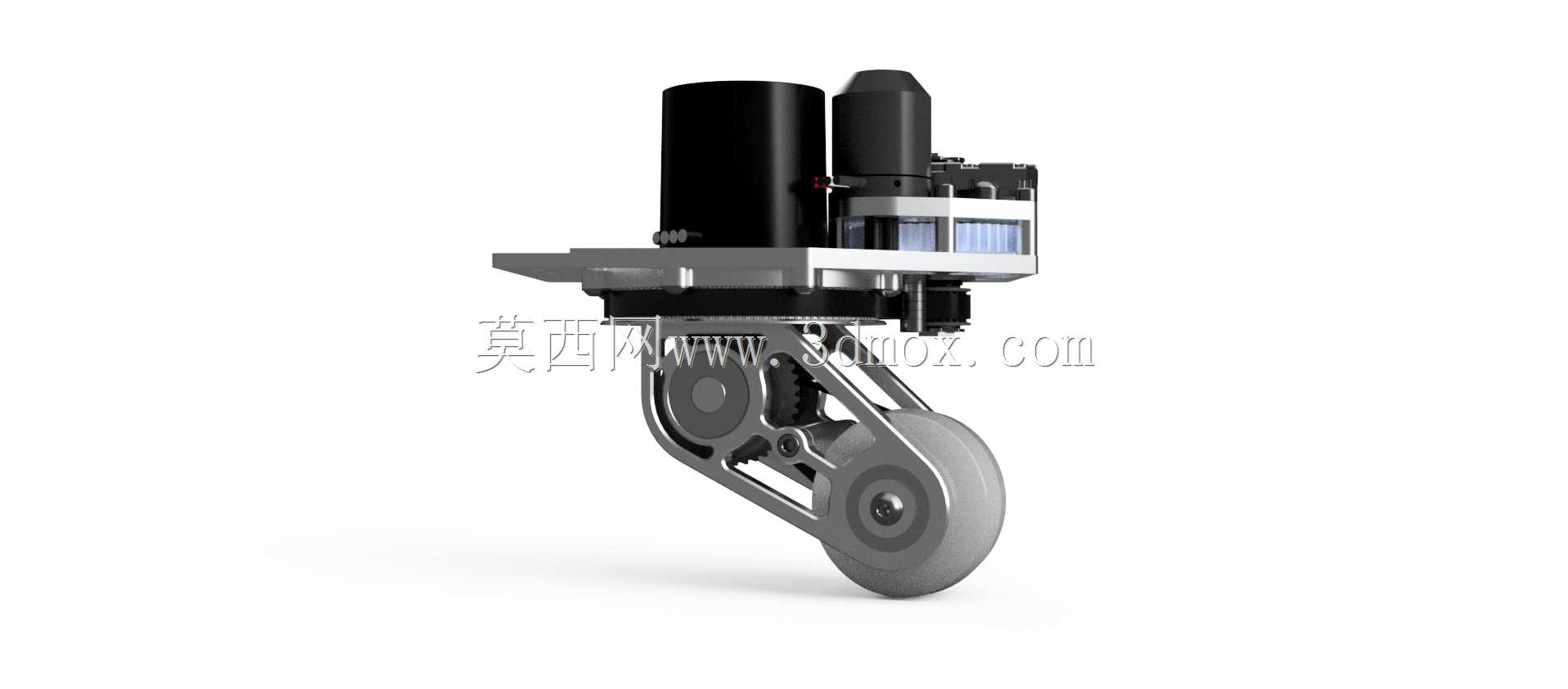

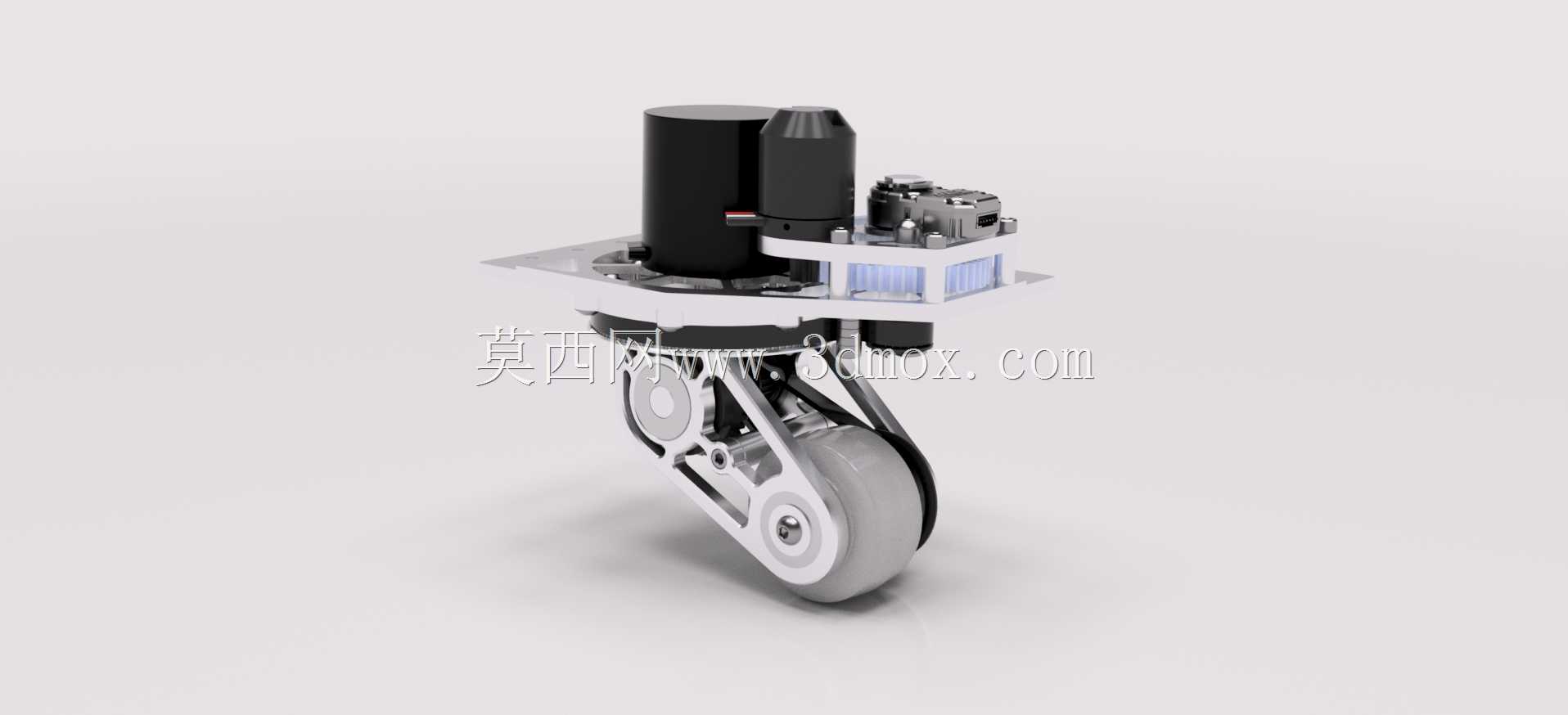

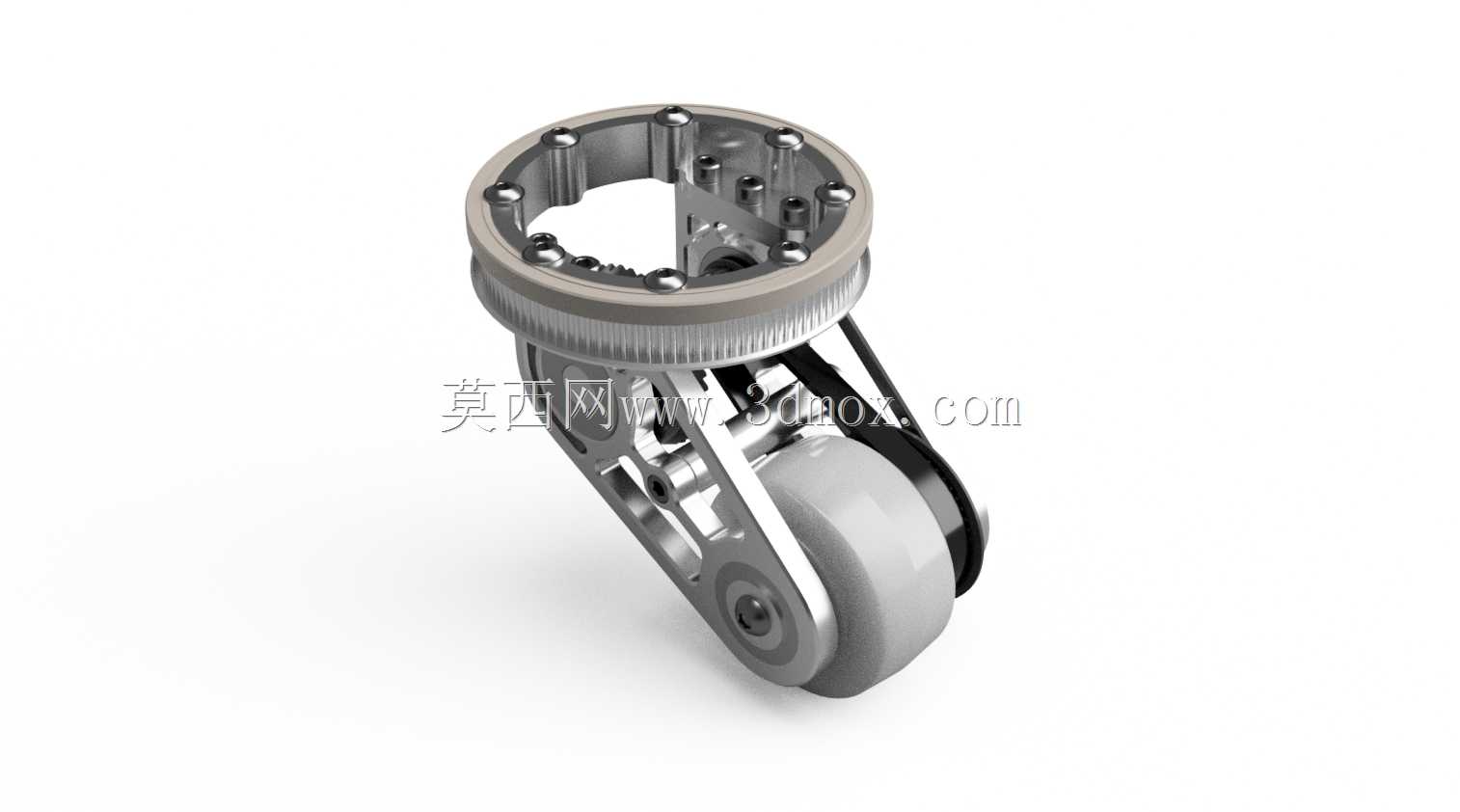

　　该轮组结构针对小型竞技类移动机器人的行走需求设计，核心采用主销后倾角的转向几何设定，能在高速行进过程中为转向动作提供自动回正力矩，大幅降低机器人高速过弯、急变向时的侧翻风险，适配需要频繁加减速、连续转向的竞技赛事场景。从结构布局来看，驱动单元与转向执行元件采用集成式安装设计，将动力输出部件直接固定在轮组的上安装基板上，省去了额外的传动转接结构，既压缩了整体安装高度，也减少了传动环节的动力损耗，能让动力更直接地传递到行走轮上。轮组的摆臂结构采用铰接式设计，配合内置的弹性缓冲元件，可在行进过程中吸收路面不平整带来的冲击，避免驱动轮因颠簸出现悬空打滑的情况，保证动力输出的连续性，即使在拼接式赛道、

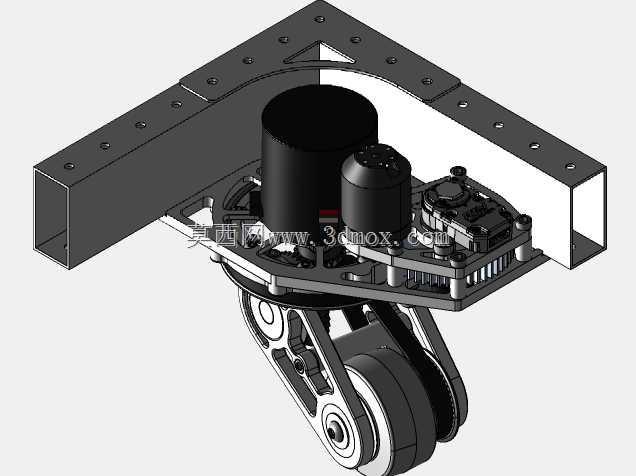

　　存在微小高度差的场地表面也能保持稳定的抓地力。安装边界方面，上基板预留了标准化的安装孔位，可直接适配多数小型竞技机器人的底盘安装间距，无需对底盘做额外的打孔改造；轮组的侧向摆动行程经过严格限位，不会在极限压缩状态下与底盘上的其他电控、电池部件发生运动干涉，整体外轮廓的回转半径控制在紧凑范围内，能为机器人上部的其他功能机构留出充足的安装空间。设计过程中针对转向主销的后倾角度做了多轮迭代验证，角度过小则回正力矩不足，高速转向后无法快速回正会导致行进轨迹偏移；角度过大则会增大转向阻力，导致转向动作迟滞、舵机负载过高，最终选定的角度值平衡了回正性能与转向负载的矛盾，在保证高速行进稳定性的同时，不会给转向执行元件带来额外的工作负担。

　　行走轮采用高摩擦系数的包覆材质，配合合理的轮宽设定，在保证抓地力的同时不会产生过大的滚动阻力，适配平整的室内竞赛场地使用场景。整个轮组的结构件多采用轻量化设计，在保证结构强度满足冲击负载要求的前提下，尽可能降低自身重量，帮助机器人整体控制重量指标，提升加速与制动的响应速度。
