PlayStation3三目摄像头外壳结构设计

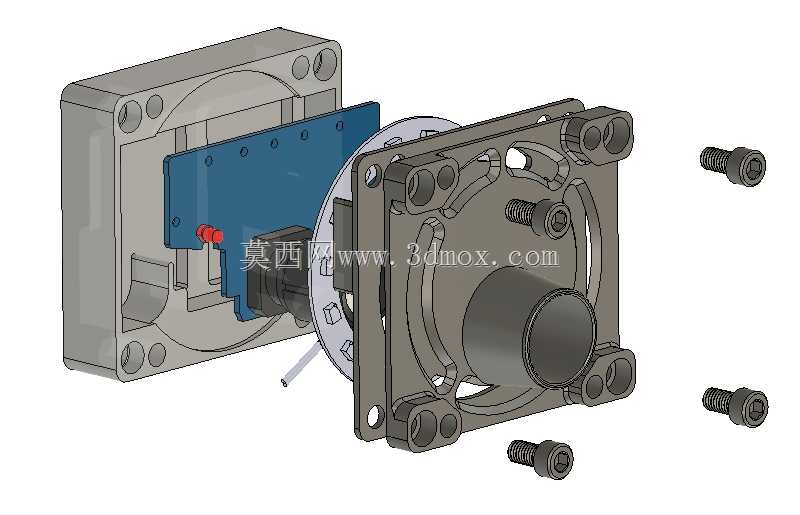

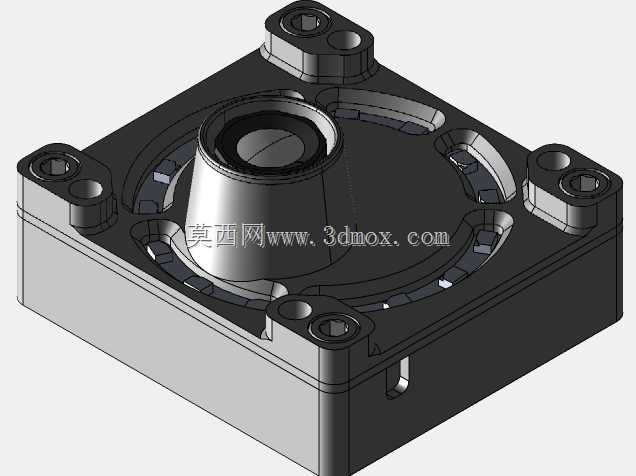

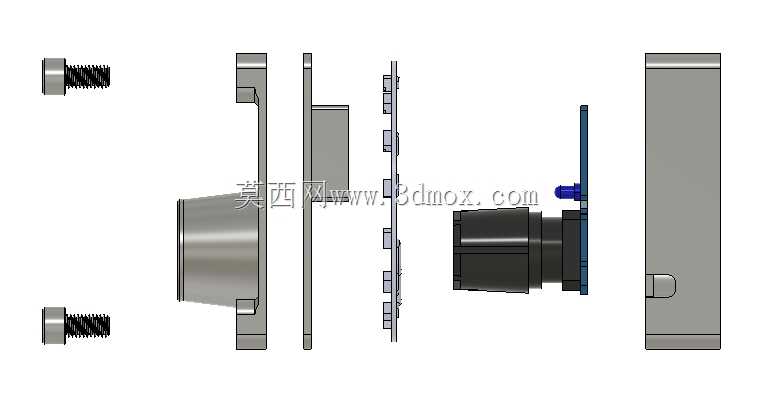

　　这款三目摄像头外壳的设计，最初是面向机器视觉检测场景的改装需求做的结构适配，并非单纯的消费电子外观复刻。实际应用中，这类多目摄像头常被部署在自动化产线的视觉检测工位，配合高功率绿色LED环形补光灯，在反光材质的工件传送带上完成轮廓识别、缺陷检测、定位抓取等作业，外壳需要同时兼顾镜头防护、补光元件固定、安装适配三个核心需求。从结构设计思路来看，外壳采用一体化腔体布局，三个镜头安装位呈等距三角排布，这种排布方式能让三个镜头的视场重叠区域最大化，减少视觉盲区，同时给每个镜头预留了独立的密封槽位，可加装防尘镜片，适配工业车间多粉尘的作业环境。内置的LED环形灯安装位做了倾斜角度设计，灯珠出光方向与镜头光轴呈15度夹角，

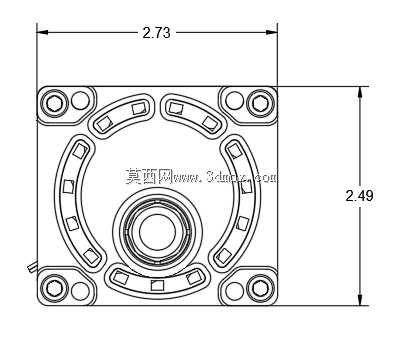

　　能有效避免反光带的镜面反射光线直接进入镜头造成过曝，这也是针对反光带视觉处理场景做的专属优化，普通消费级摄像头外壳不会做这类角度校准。外壳整体重量控制在0.234磅，也就是约106克，轻量化的设计既可以降低安装支架的负载要求，也能减少设备运行时的振动对成像稳定性的影响。安装边界方面，外壳背部预留了标准的1/4英寸螺纹安装孔，可直接适配常规的工业相机支架、机械臂末端安装座，不需要额外做转接件，外壳侧壁预留了走线槽，LED供电线与摄像头信号线可以从槽位独立引出，避免线材缠绕干扰镜头对焦。外壳的壁厚做了差异化设计，镜头安装位的壁厚加厚到2.5mm，保证镜头安装的同轴度精度，非受力区域的壁厚控制在1.2mm，

　　在保证结构强度的前提下尽可能减轻整体重量，同时适配3D打印的工艺要求，减少打印过程中的翘曲变形风险。外壳的边缘做了R2的圆角过渡，既可以避免安装时划伤操作人员，也能减少应力集中，提升外壳的抗冲击性能，在车间日常磕碰的场景下不会出现开裂问题。实际选型时，这类外壳可以直接搭配常规的USB工业摄像头模组与绿色LED环形灯板使用，不需要额外修改结构，三个镜头的间距经过校准，可直接输出满足双目、三目视觉测距要求的图像数据，适配常见的机器视觉算法处理流程。
