蚂蚁量级楔形竞技格斗机器人结构设计

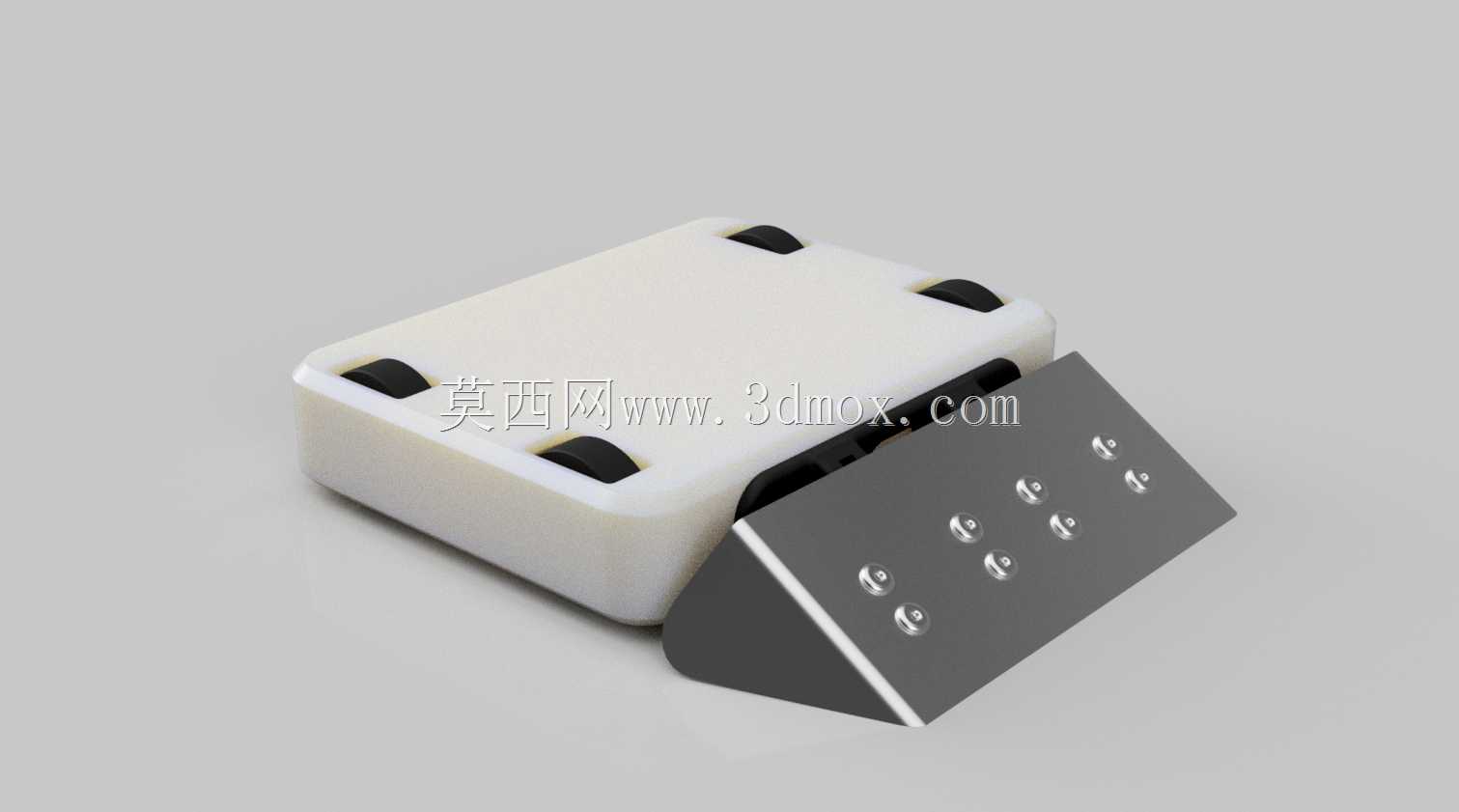

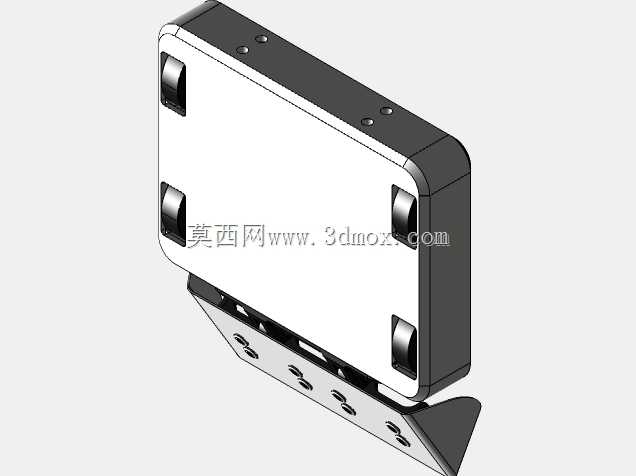

　　这款楔形结构的小型竞技机器人，面向蚂蚁量级格斗机器人赛事场景开发，整体采用低趴楔形前铲布局，核心设计目标是在同重量级别赛事规则下，最大化近身冲撞、掀翻对手的作战效能，同时兼顾机身抗冲击性能与动力输出效率。从结构设计逻辑来看，机身主体采用PETG材质3D打印成型，在保证结构强度满足竞技碰撞需求的前提下，尽可能压缩非必要结构重量，为动力系统、供电模块与配重预留充足的重量配额。前铲部位采用1/32英寸规格的2级钛合金板材加工，通过多颗沉头紧固件与机身主体刚性连接，钛合金材质的高韧性与高硬度特性，能够承受正面冲撞时的瞬时冲击力，避免前铲在对抗中出现弯折、断裂失效，楔形倾斜角度经过多轮迭代验证，刚好可以楔入同量级常规机器人的底盘下方，

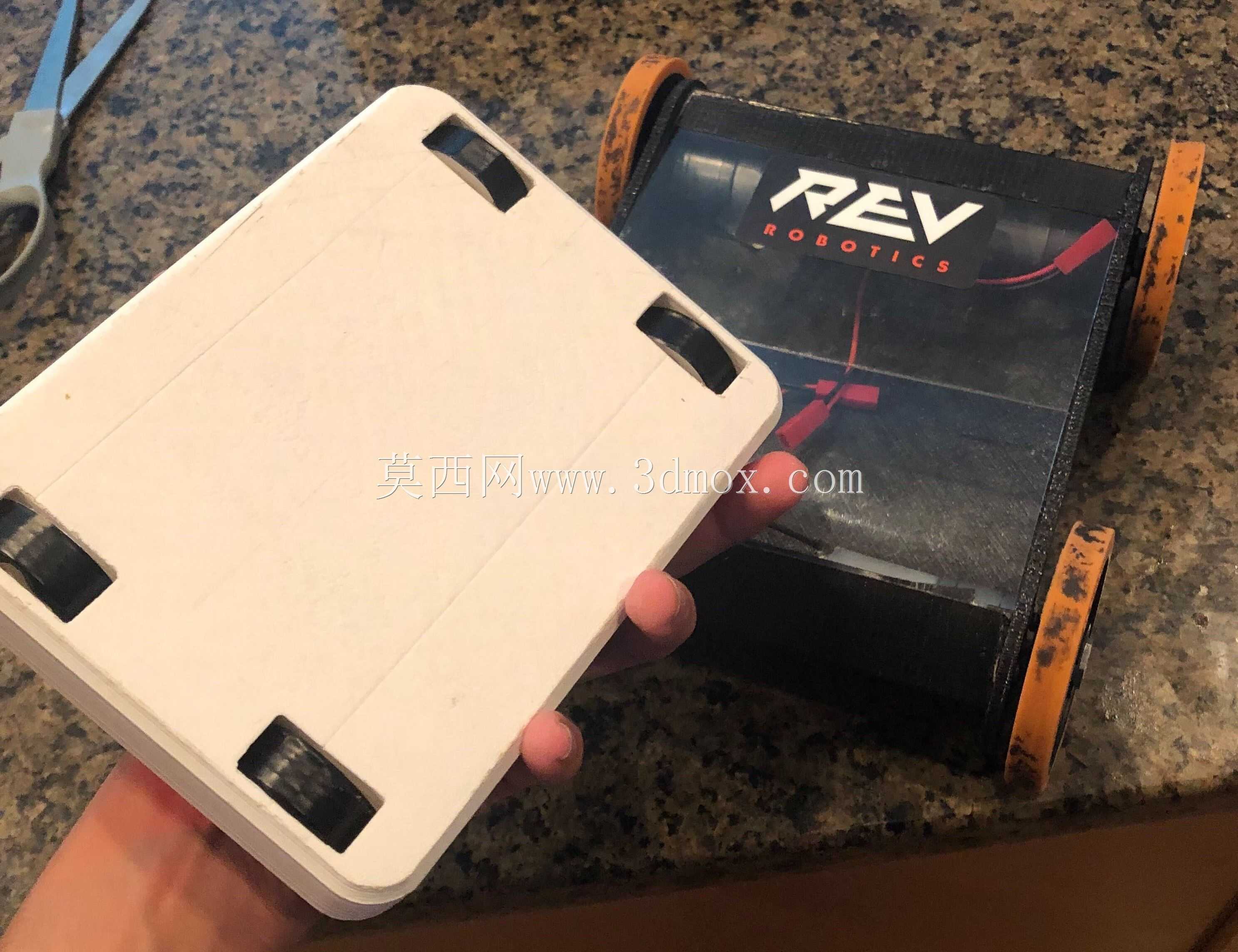

　　借助行进动力将对手铲起掀翻，破坏对手的行走平衡。动力配置上搭载四台1000RPM转速的N20电机，配合2x10A规格的电调实现动力输出控制，动力输出特性匹配小型机身的行进需求，既保证足够的起步加速度完成冲撞动作，也能避免动力过剩导致的操控难度提升、电能过快消耗问题。供电系统兼容3S与2S规格的锂聚合物电池，设计阶段特意优化了电池仓的安装边界，在缩小电池占用空间的同时，对电池仓周边的机身结构做了加厚处理，强化碰撞场景下的电池防护能力，避免电池受冲击出现安全隐患。行走轮部位采用嵌入式安装设计，轮体隐藏在机身侧下方的防护结构内，对抗过程中可以避免轮体直接受到对手武器的冲击，降低行走系统被打坏失效的概率。

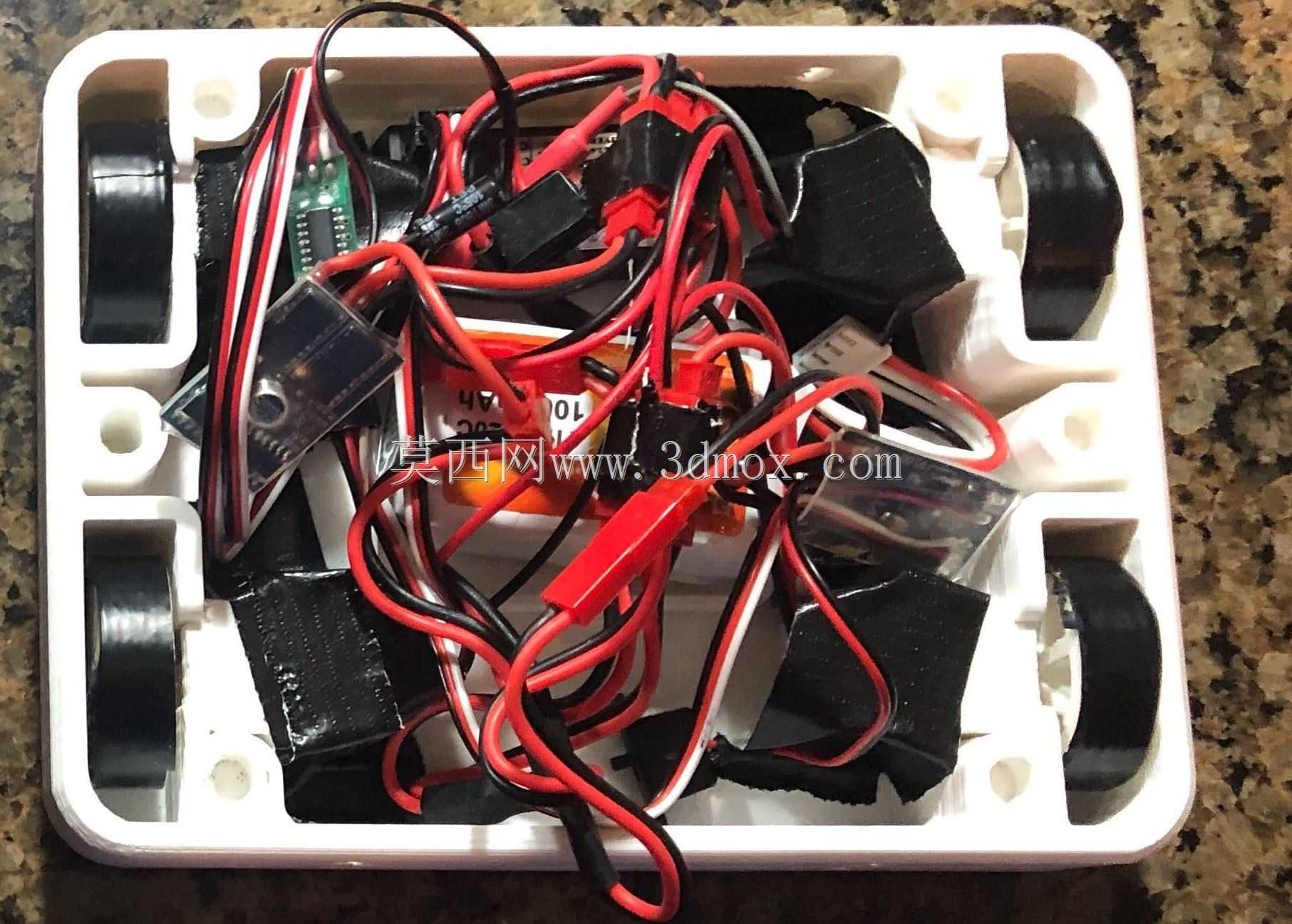

　　机身上部的四个角位设置了黑色防滑缓冲垫，既可以在机身被掀翻时起到缓冲作用，也能作为机身倒置时的辅助支撑点，配合动力输出实现快速复位。整体结构的安装孔位、部件排布都经过紧凑化设计，所有电子元器件都隐藏在机身壳体内部，外露部件仅保留前铲与行走轮，最大限度减少对抗中易受损的外露结构点，机身外壳的圆角过渡处理，也能在碰撞时分散应力，避免应力集中导致的壳体开裂。
