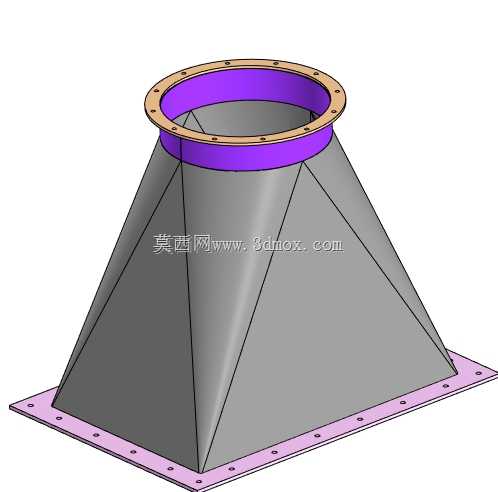

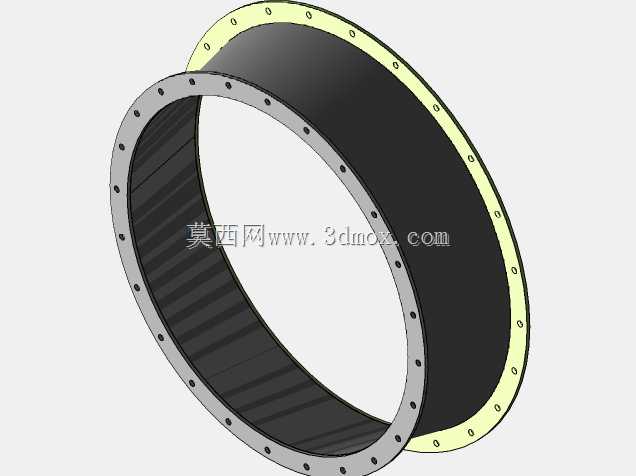

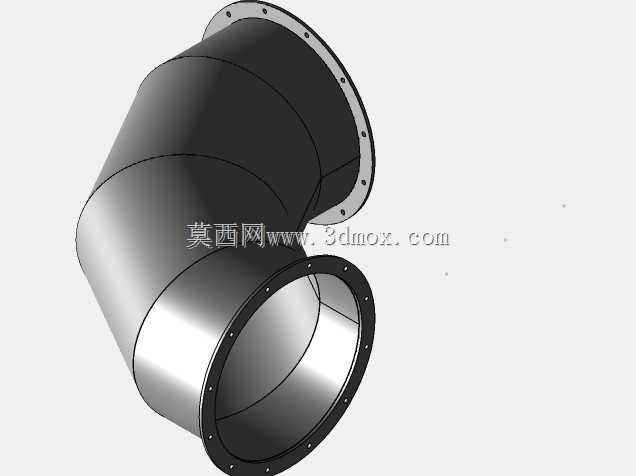

变径双法兰通风连接管道结构设计

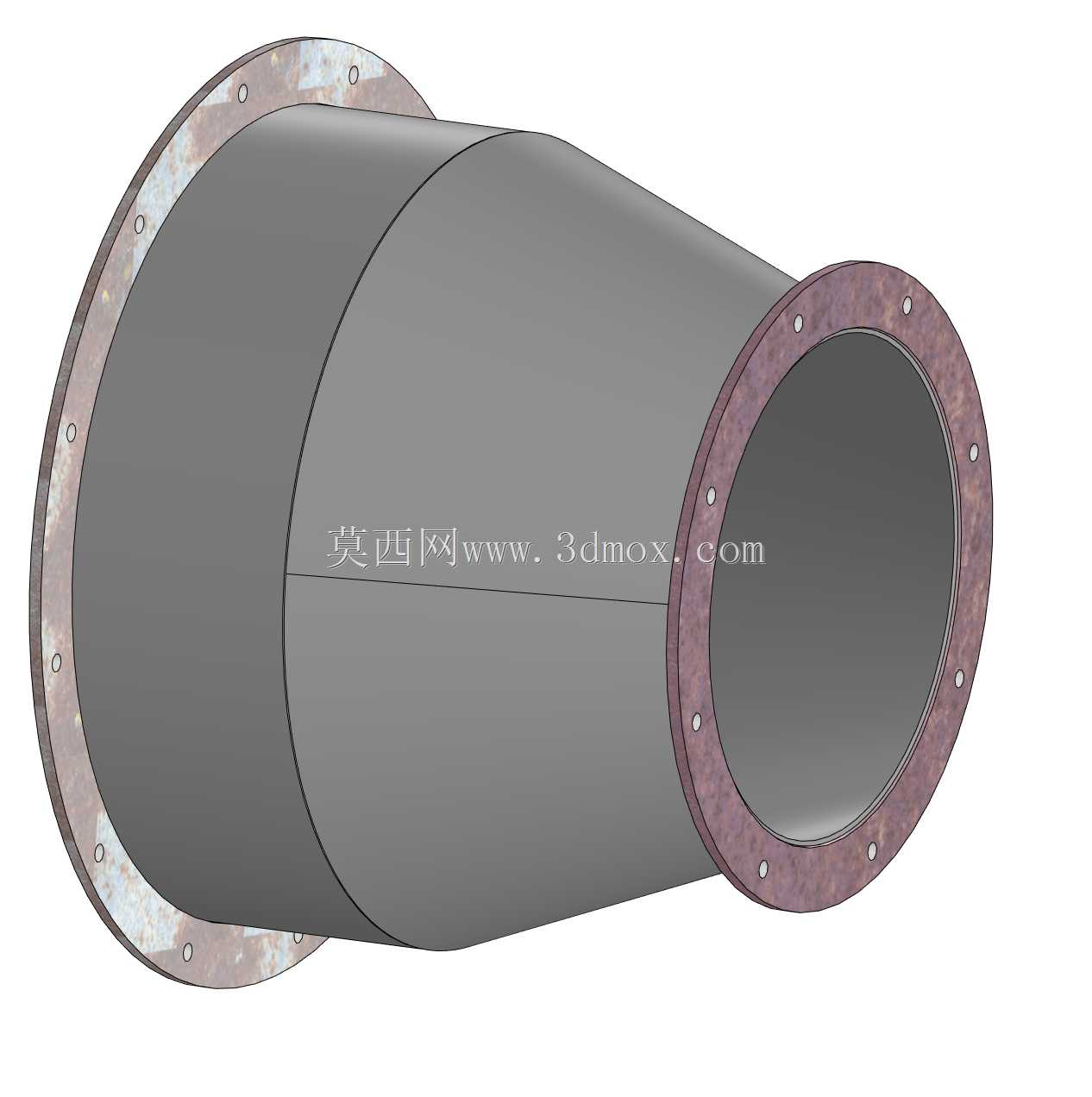

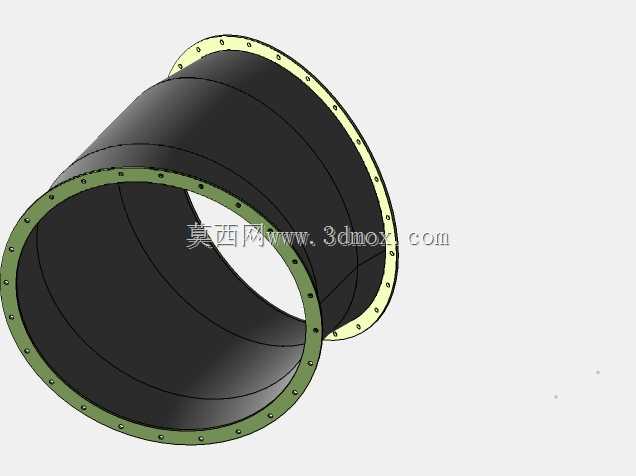

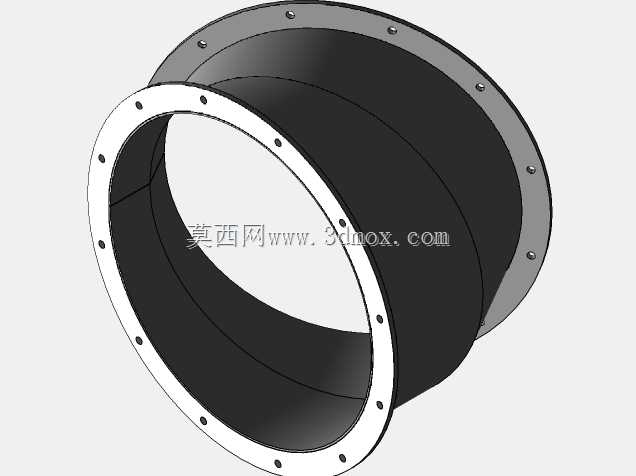

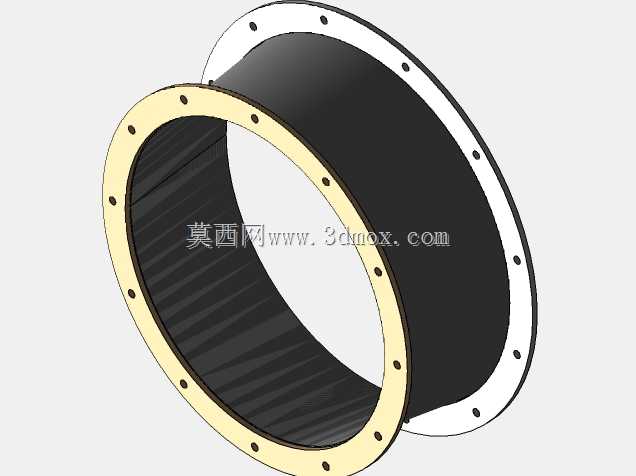

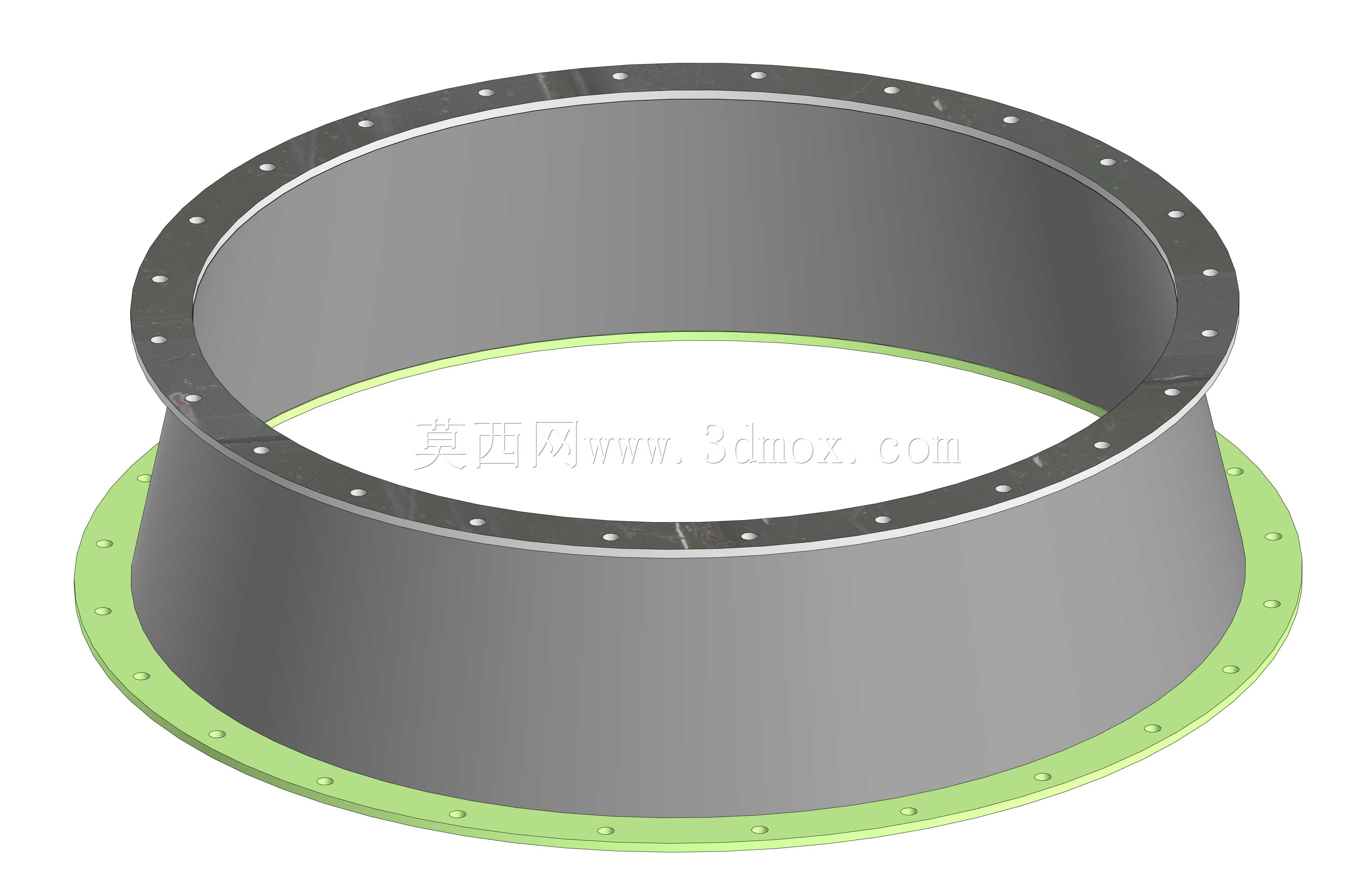

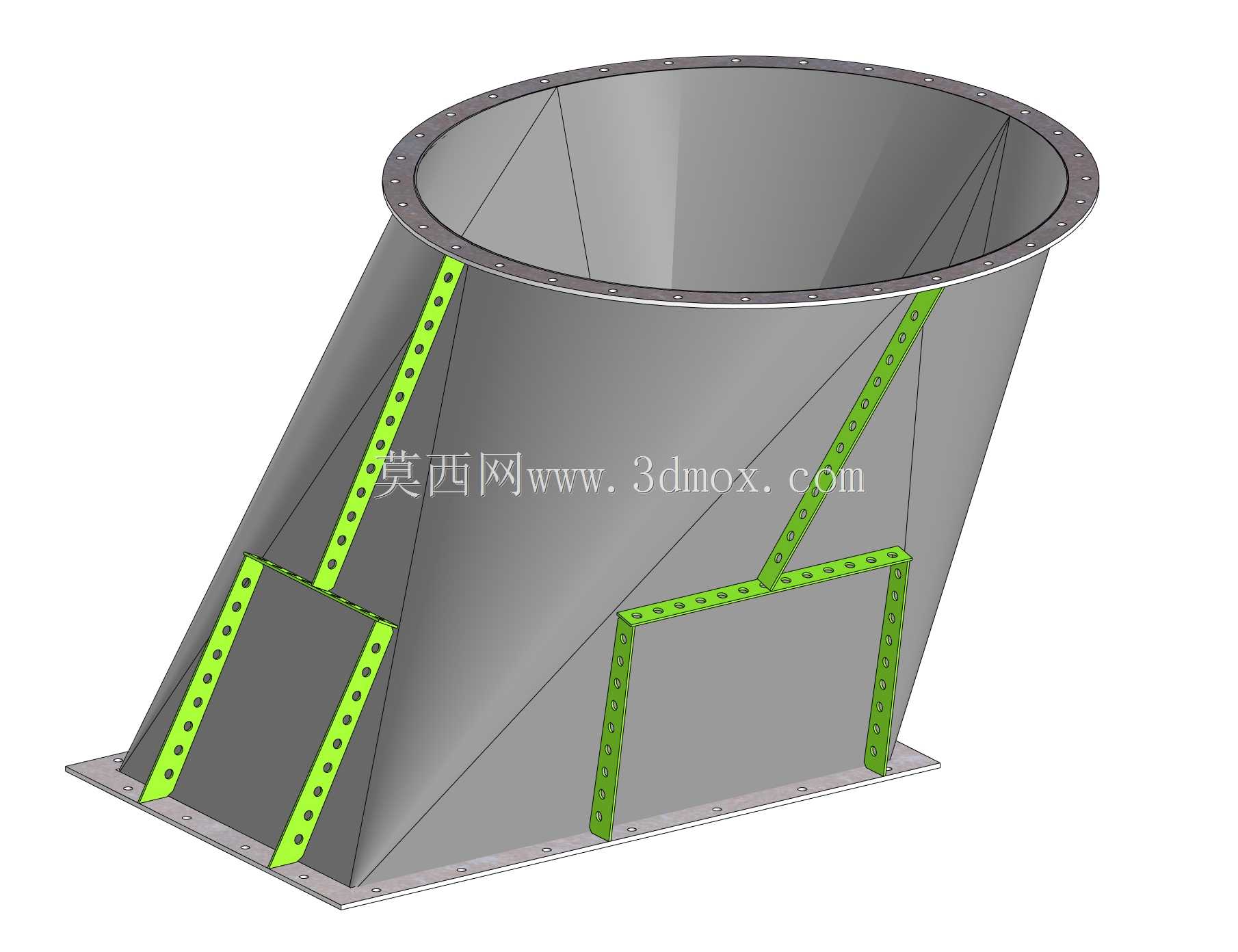

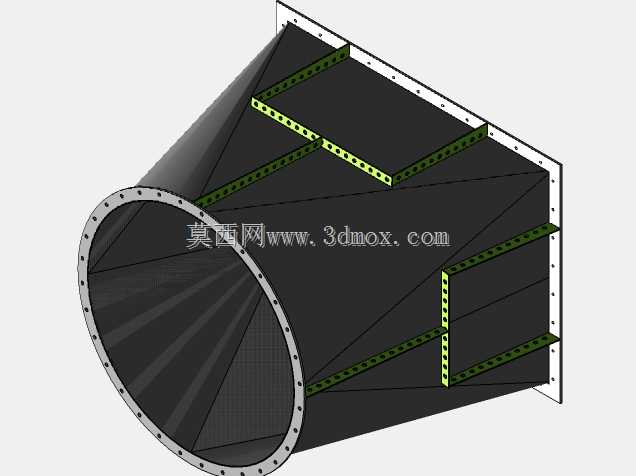

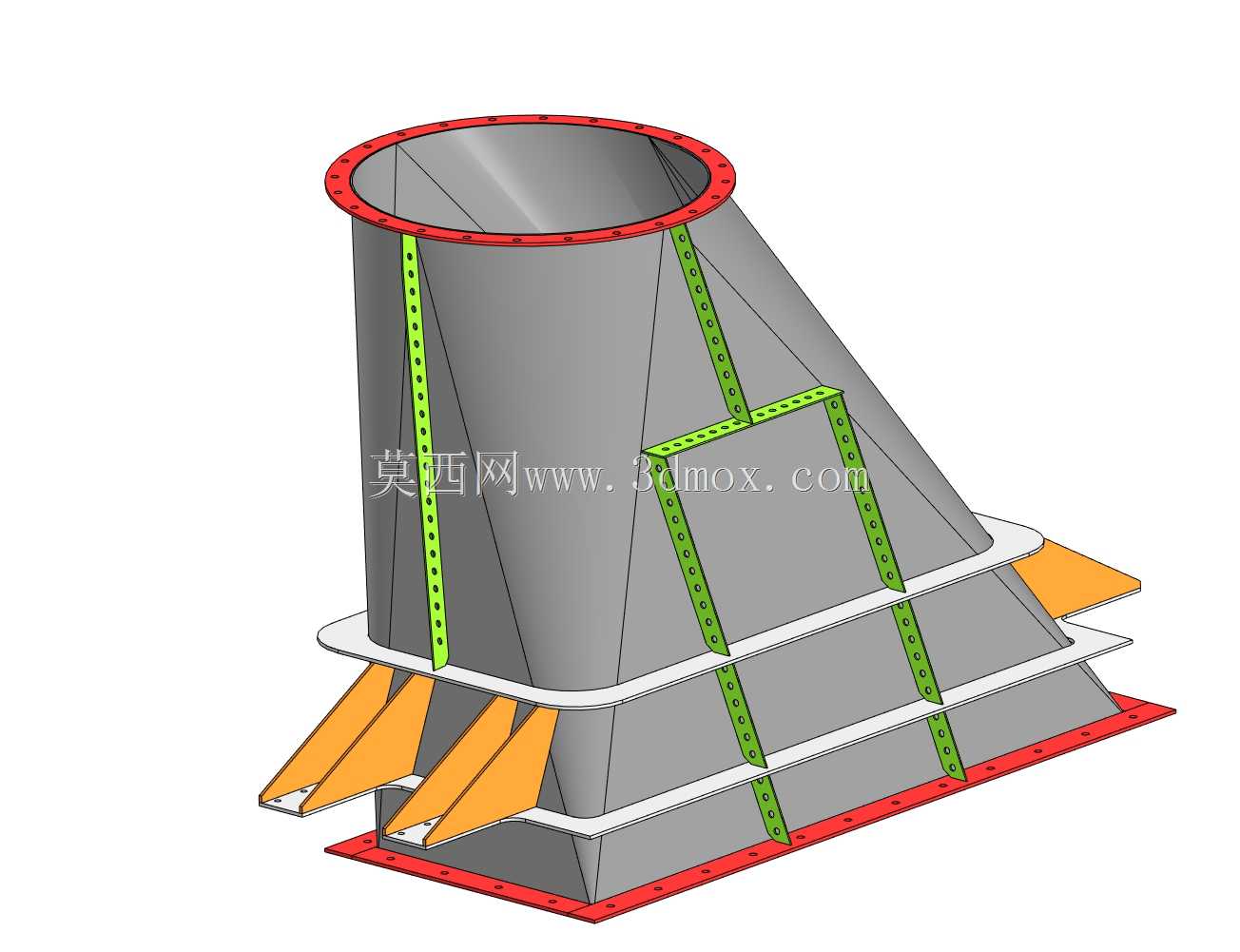

　　这款变径双法兰风道连接件，主要应用在通风除尘、暖通空调、工业废气输送系统的管径转换节点，解决不同口径风管对接时的同心度偏差、密封不严的常见工程问题。日常现场安装中，常遇到主风管与支管、设备风口与输送管道口径不匹配的情况，直接对接会产生气流紊流、风阻增大、漏风率超标的问题，该结构通过锥形过渡段实现不同管径的平滑衔接，避免气流在变径位置形成涡流，降低系统风压损耗。

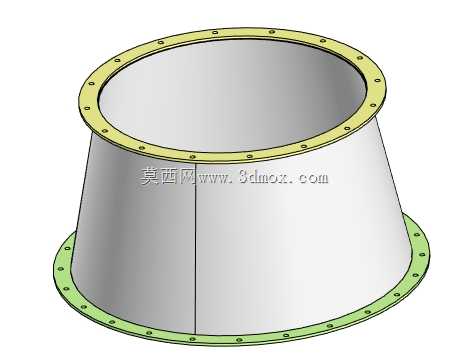

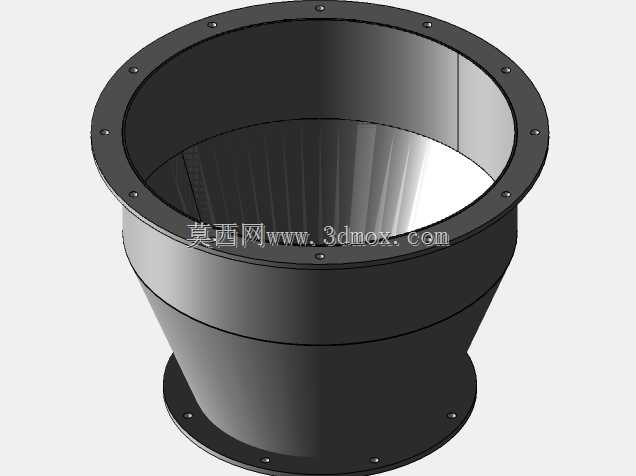

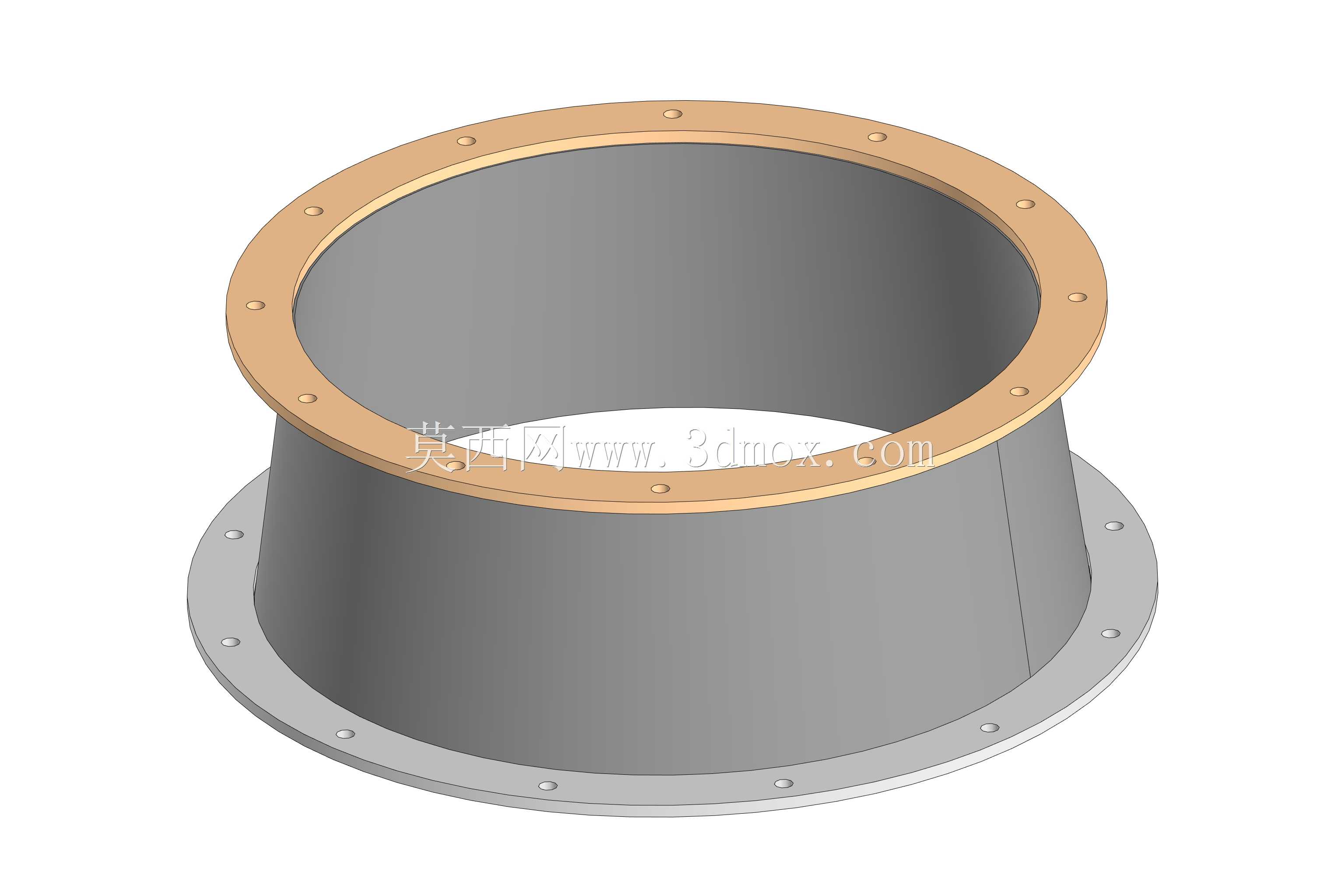

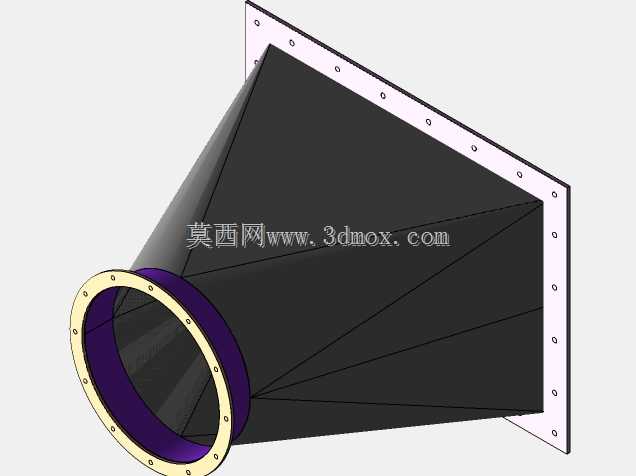

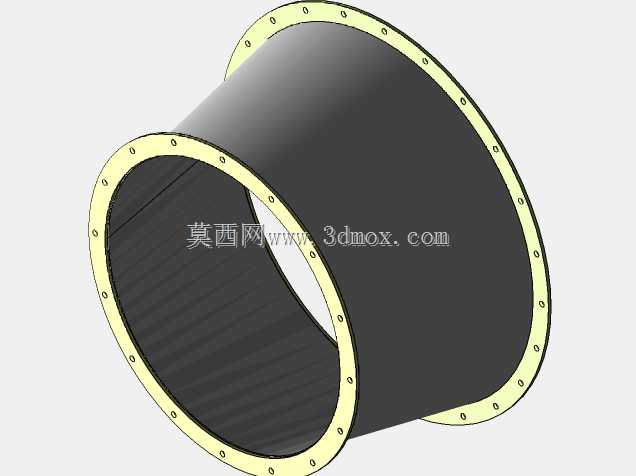

　　设计阶段优先考虑现场安装的适配性，两端法兰均采用标准圆形法兰结构，法兰盘上均匀分布螺栓安装孔，孔位间距符合通用通风管道施工规范，无需额外打孔适配，现场安装时只需匹配对应螺栓规格即可完成紧固，法兰盘与筒体连接位置做了圆弧过渡处理，避免应力集中导致的焊接变形，长期受风压振动也不会出现焊缝开裂的问题。锥形筒体的锥度经过气流模拟优化，既控制了整体轴向安装长度，避免占用过多管线布置空间，又保证气流过渡平缓，不会因为锥度过大产生局部啸叫或者风阻陡增的情况。

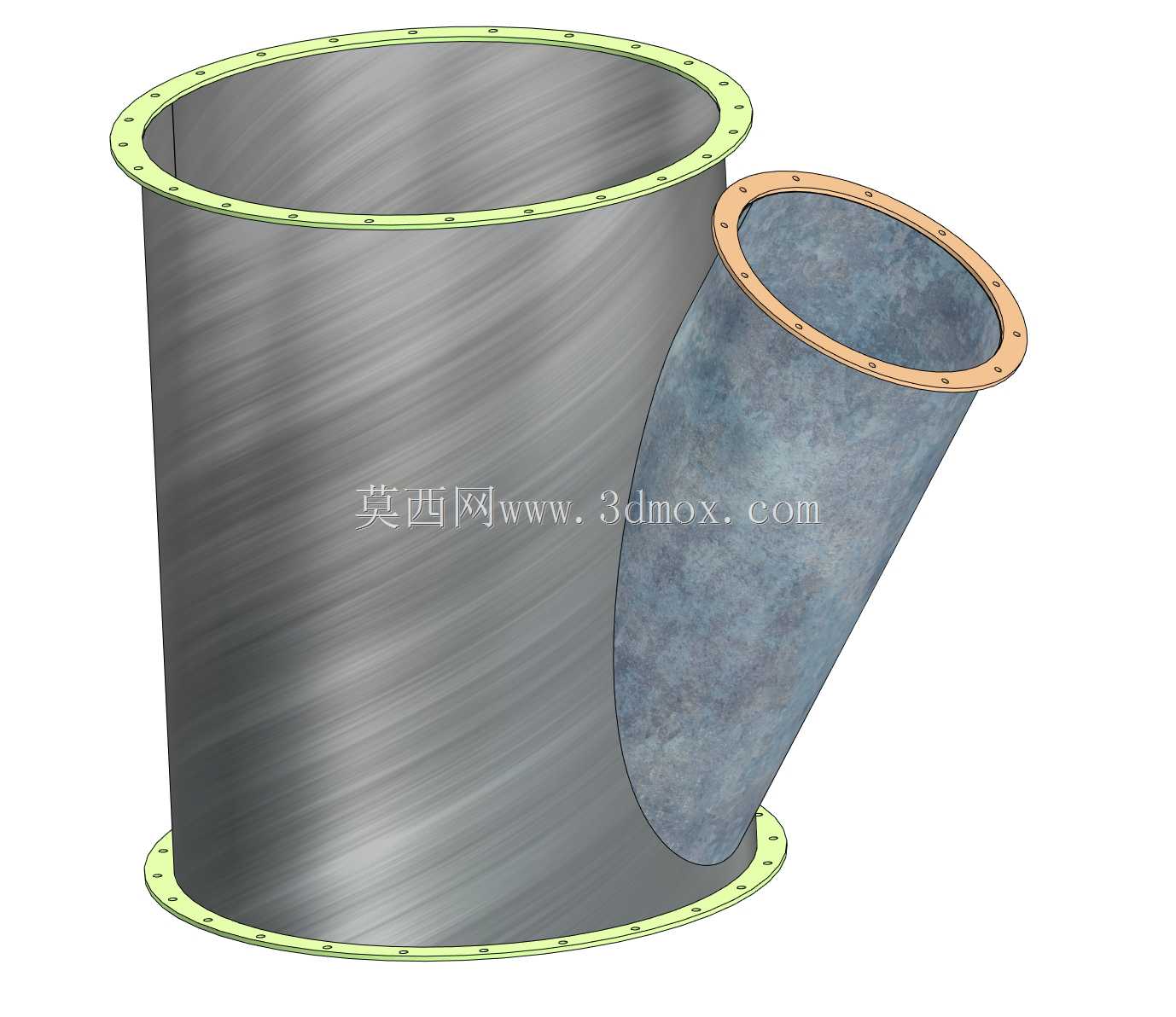

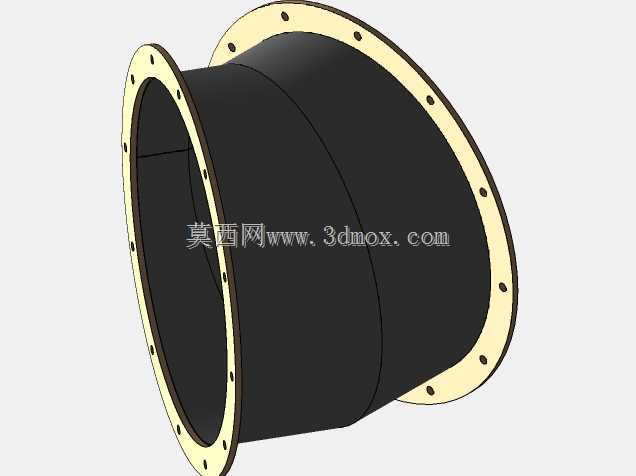

　　从安装边界来看，两端法兰的外径尺寸匹配对应公称直径的风管法兰标准，安装时法兰面之间可搭配橡胶密封垫，通过螺栓均匀压紧实现密封，整体结构的轴向长度适配常规管线变径段的安装空间，不需要额外调整周边管线的排布位置。筒体壁厚根据常规通风系统的风压等级选取，兼顾结构强度与材料成本，既可以应用在正压送风系统，也能适配中低压负压除尘系统的使用需求。两端法兰分别采用不同的表面处理区分，一端为铜色调防腐层适配高湿腐蚀工况，另一端为常规镀锌层适配普通通风场景，实际生产中可根据使用环境统一调整表面处理工艺。结构整体为回转体对称设计，建模时通过旋转特征即可生成主体结构，法兰孔通过圆周阵列完成，参数化调整便捷，设计人员可根据实际项目的管径参数快速修改对应尺寸，生成适配不同工况的变径风道模型，大幅提升同类型结构的设计出图效率。现场施工时，该结构不需要额外制作变径接头，直接通过法兰对接两端管线，能有效缩短现场安装周期，减少现场焊接、打磨的作业量，降低施工过程中的安全隐患。
