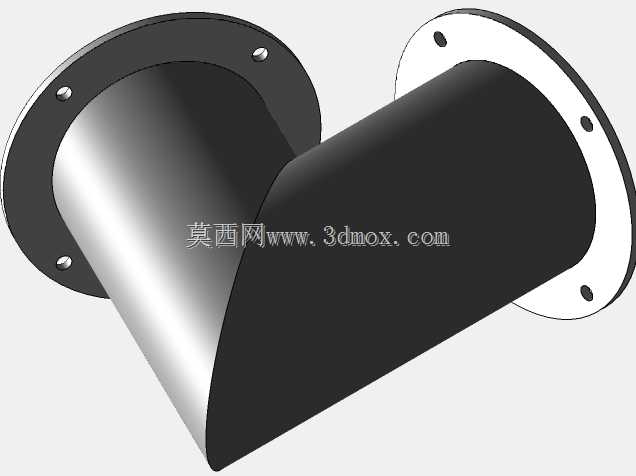

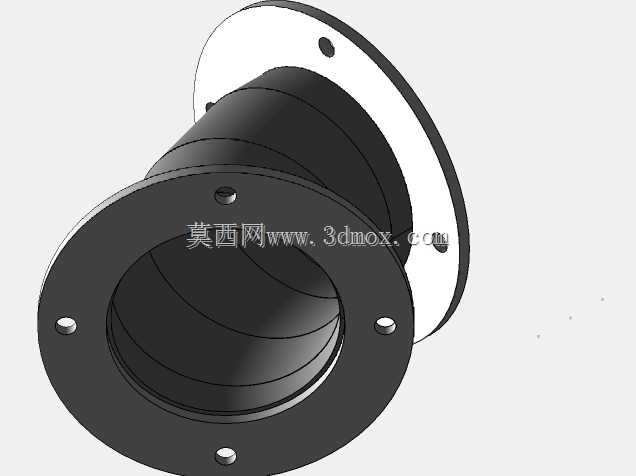

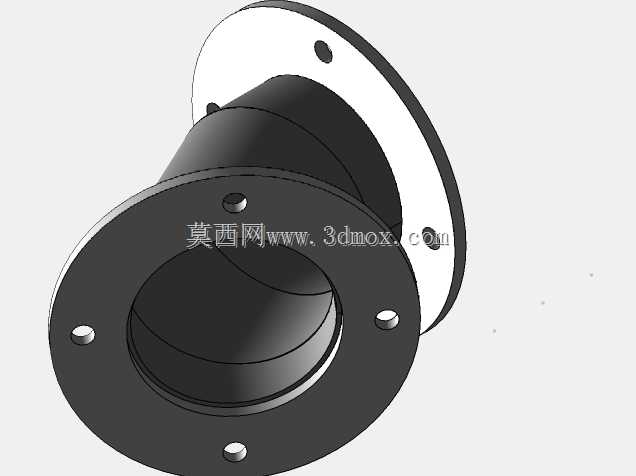

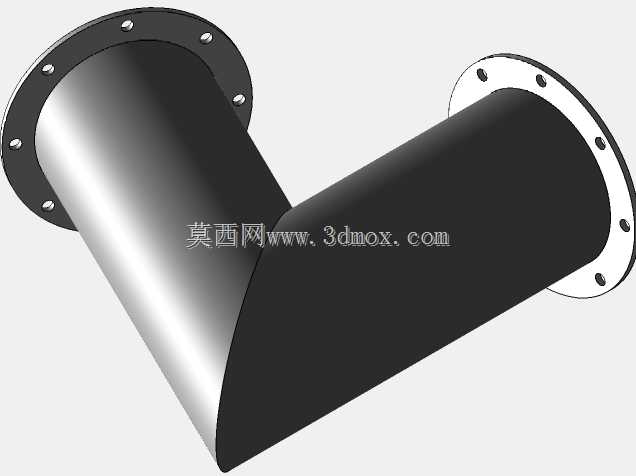

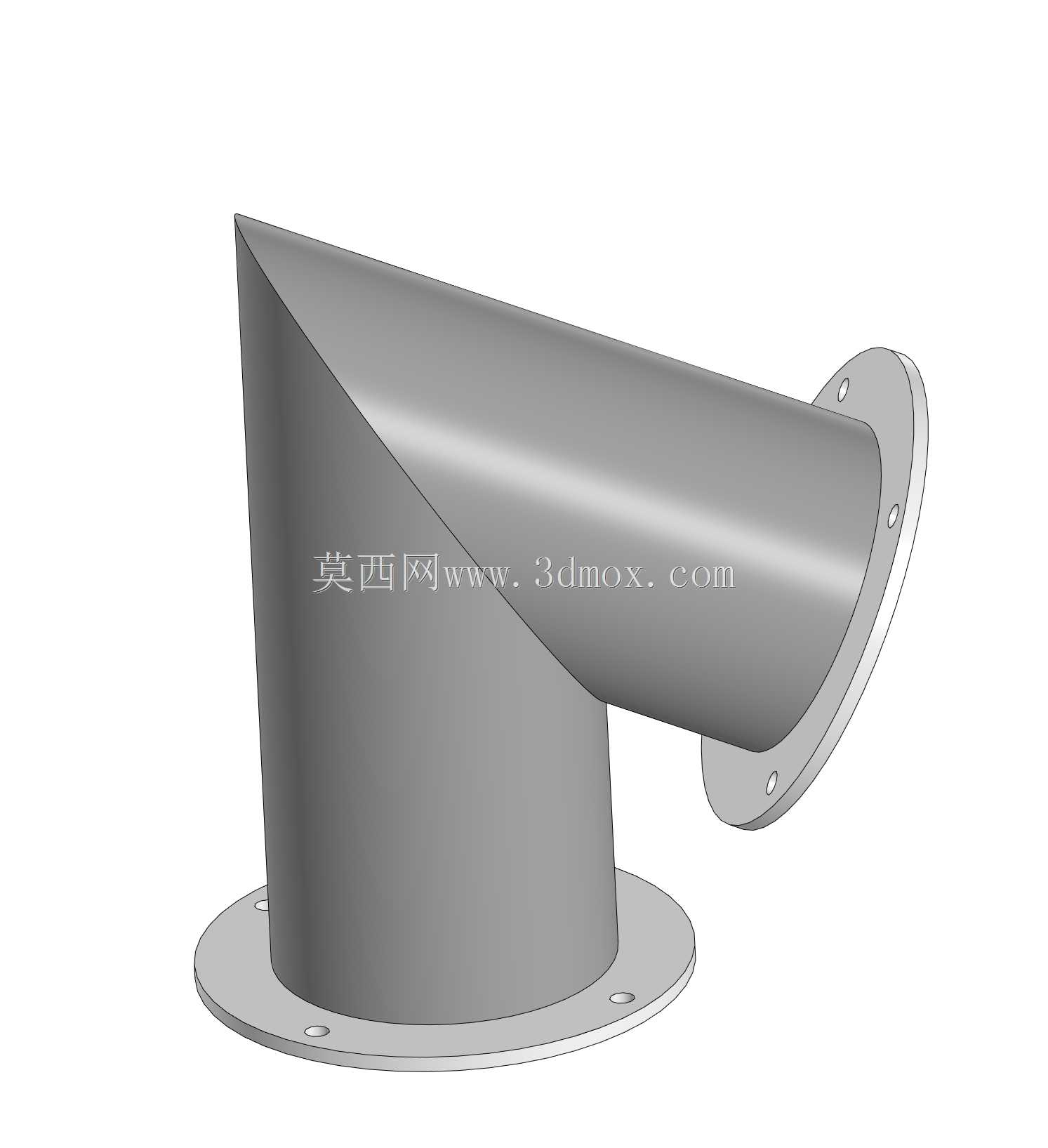

带法兰斜接变向通风管道结构设计

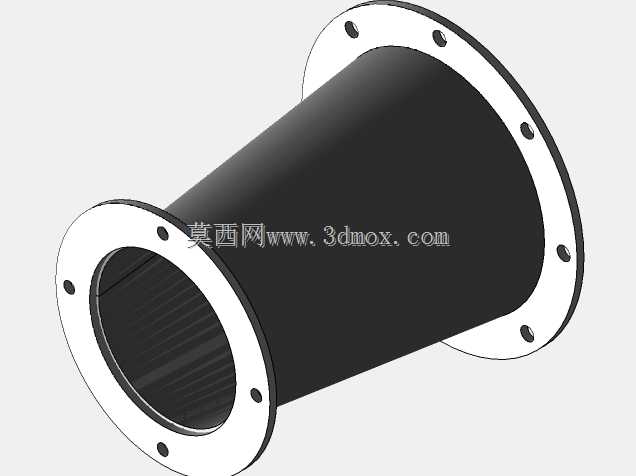

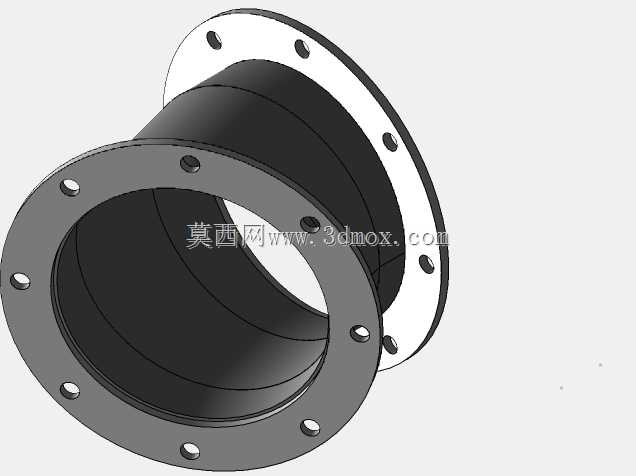

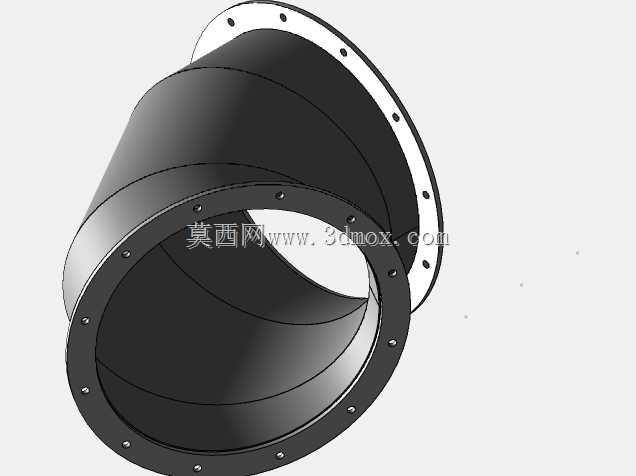

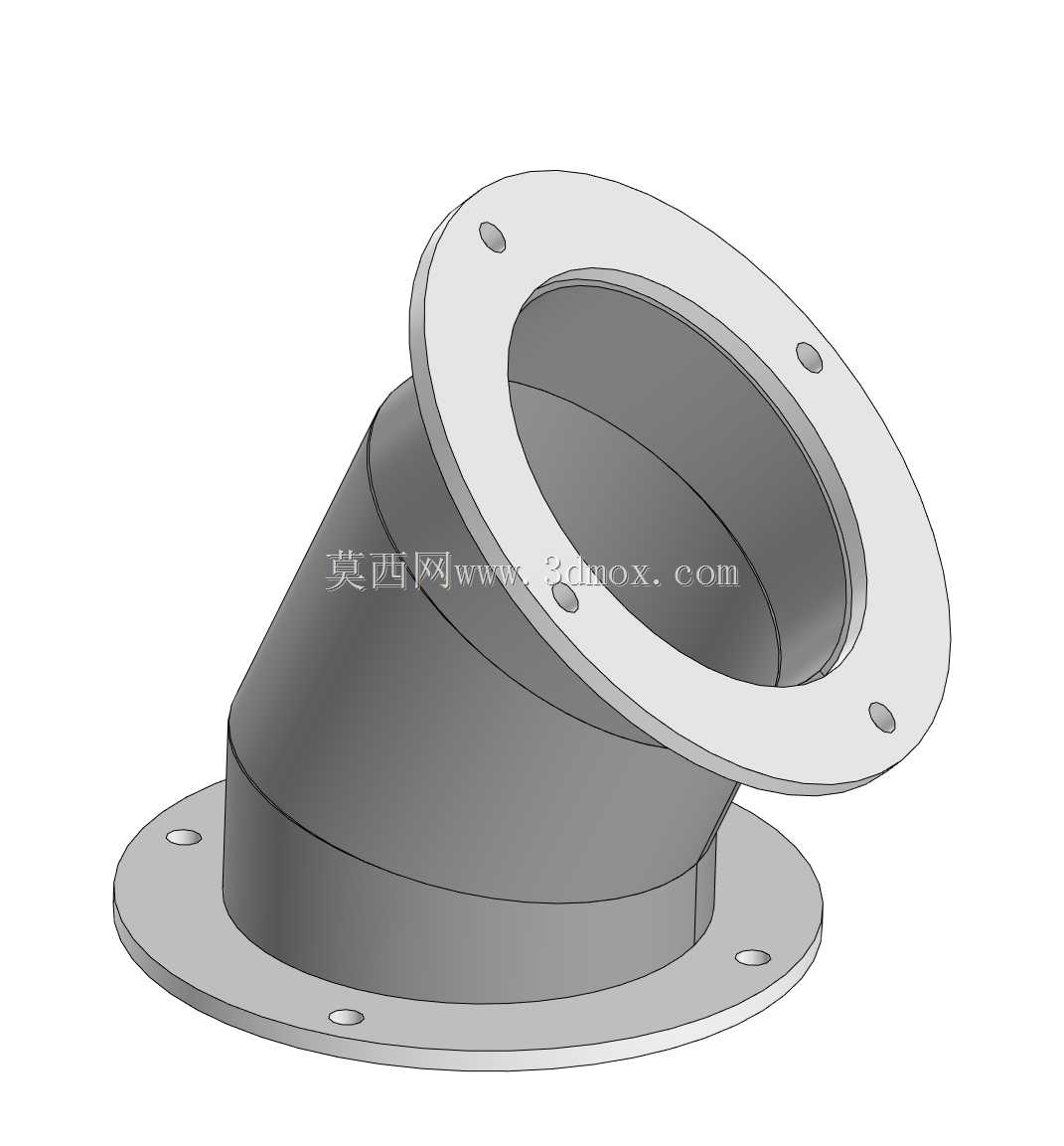

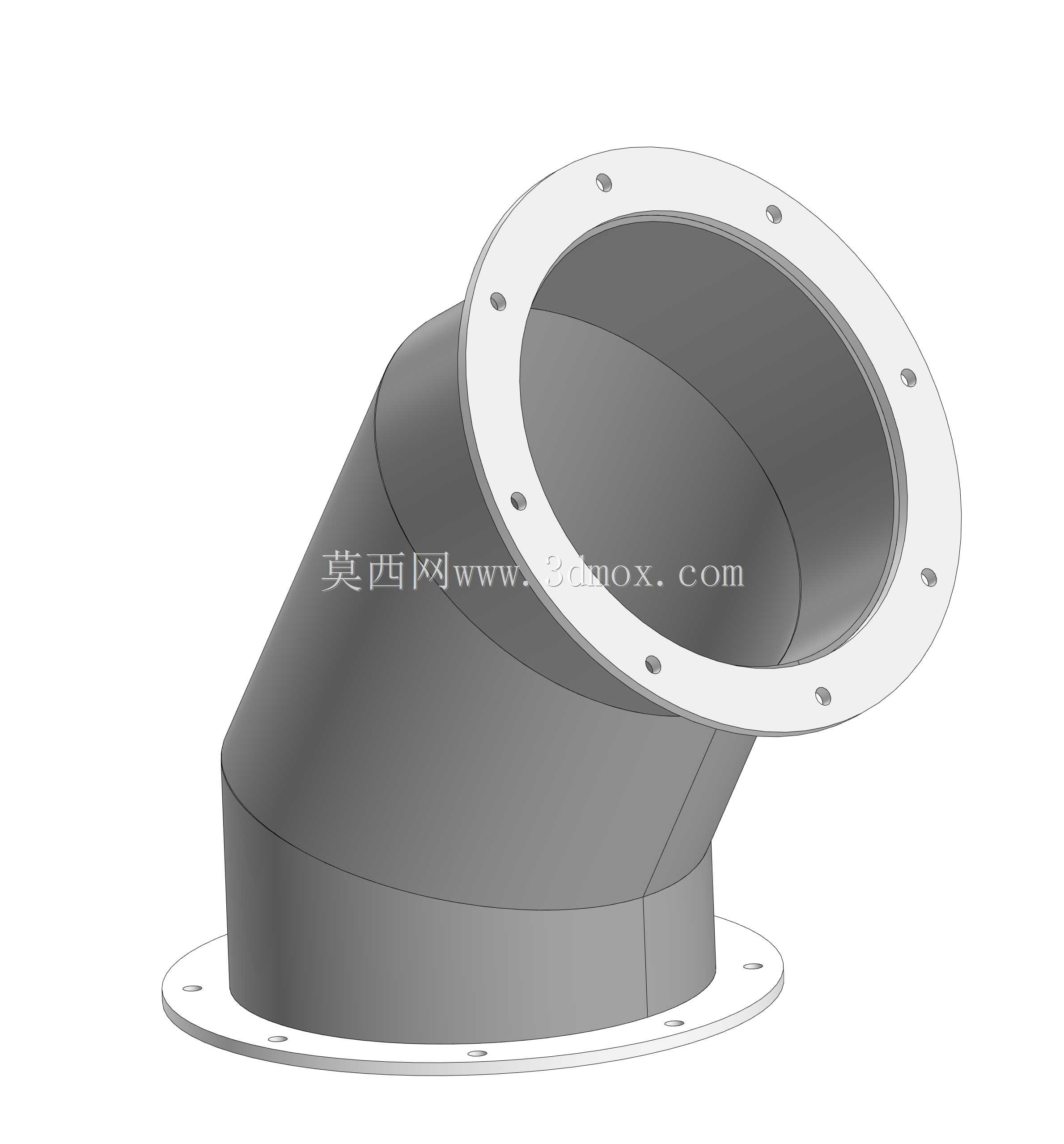

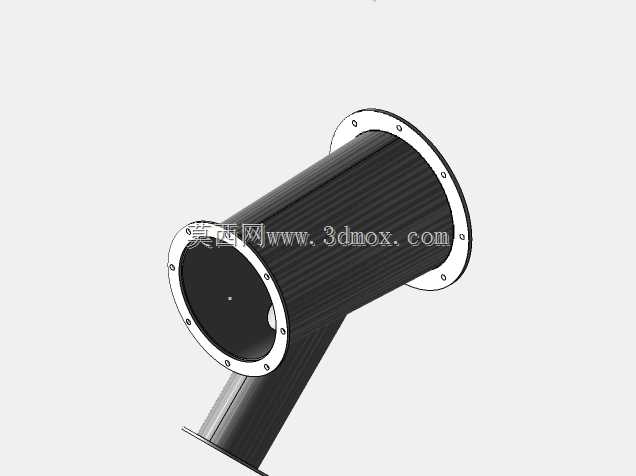

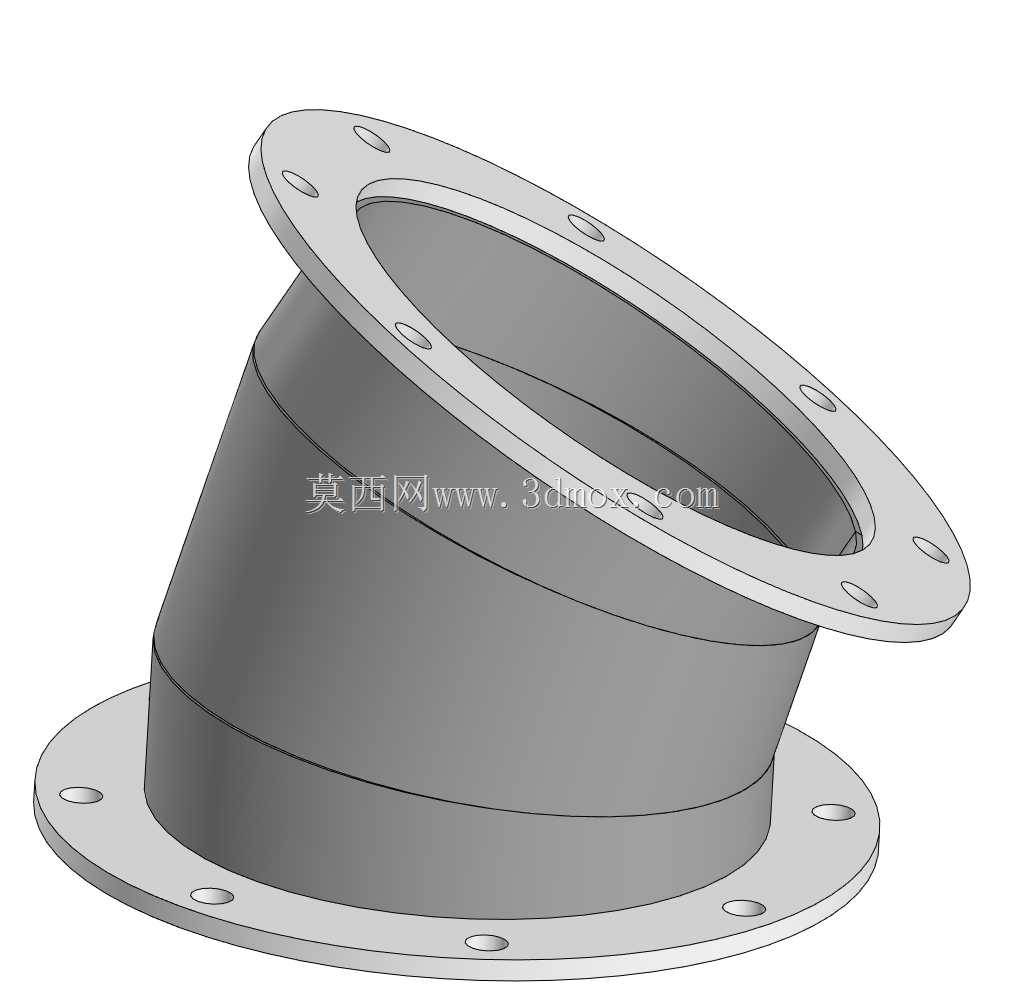

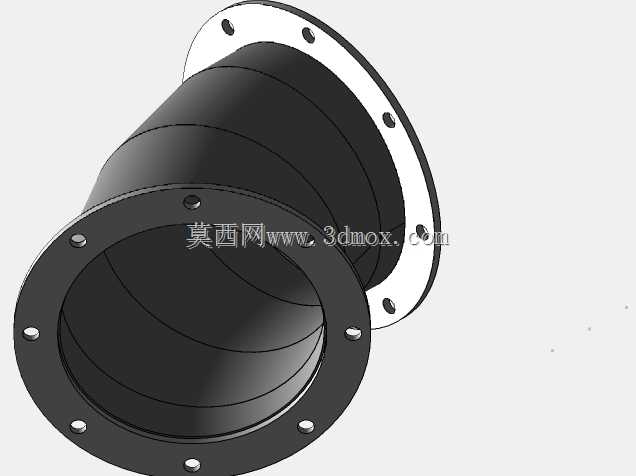

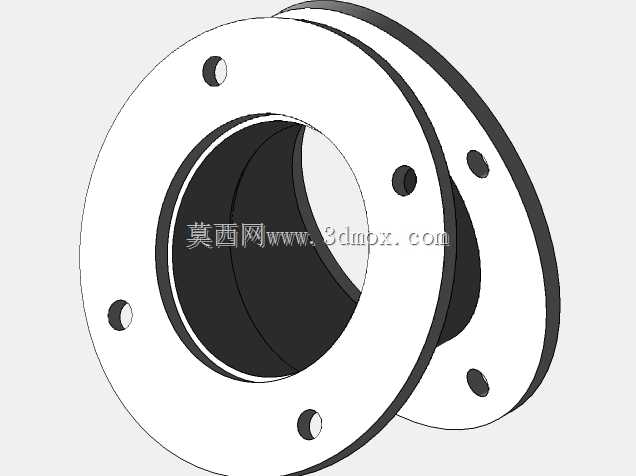

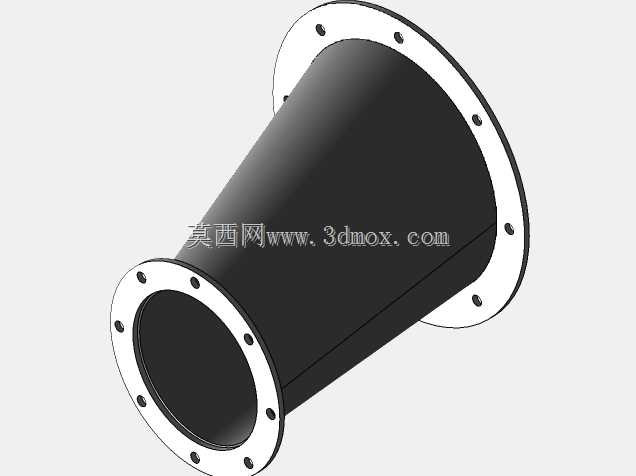

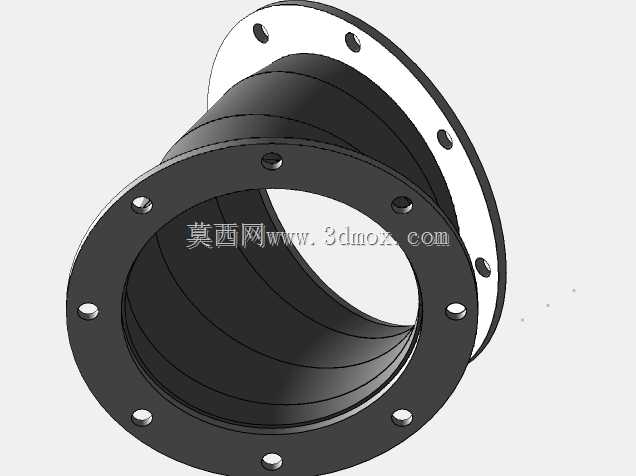

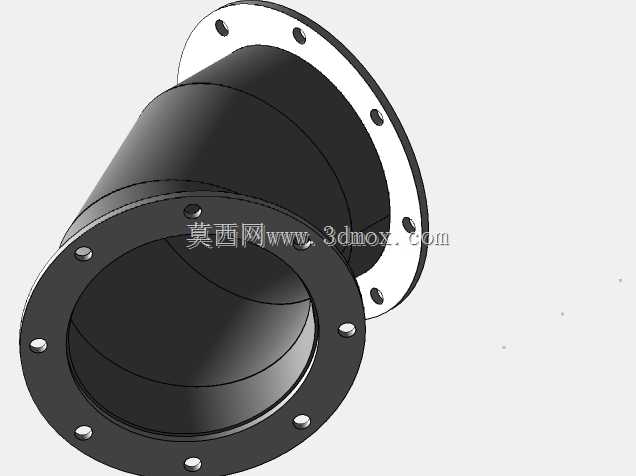

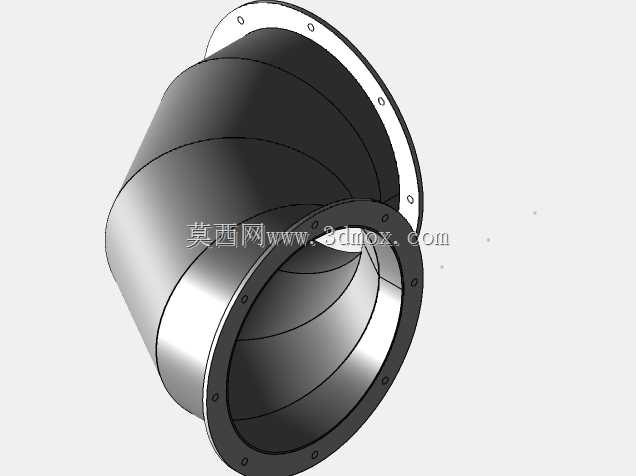

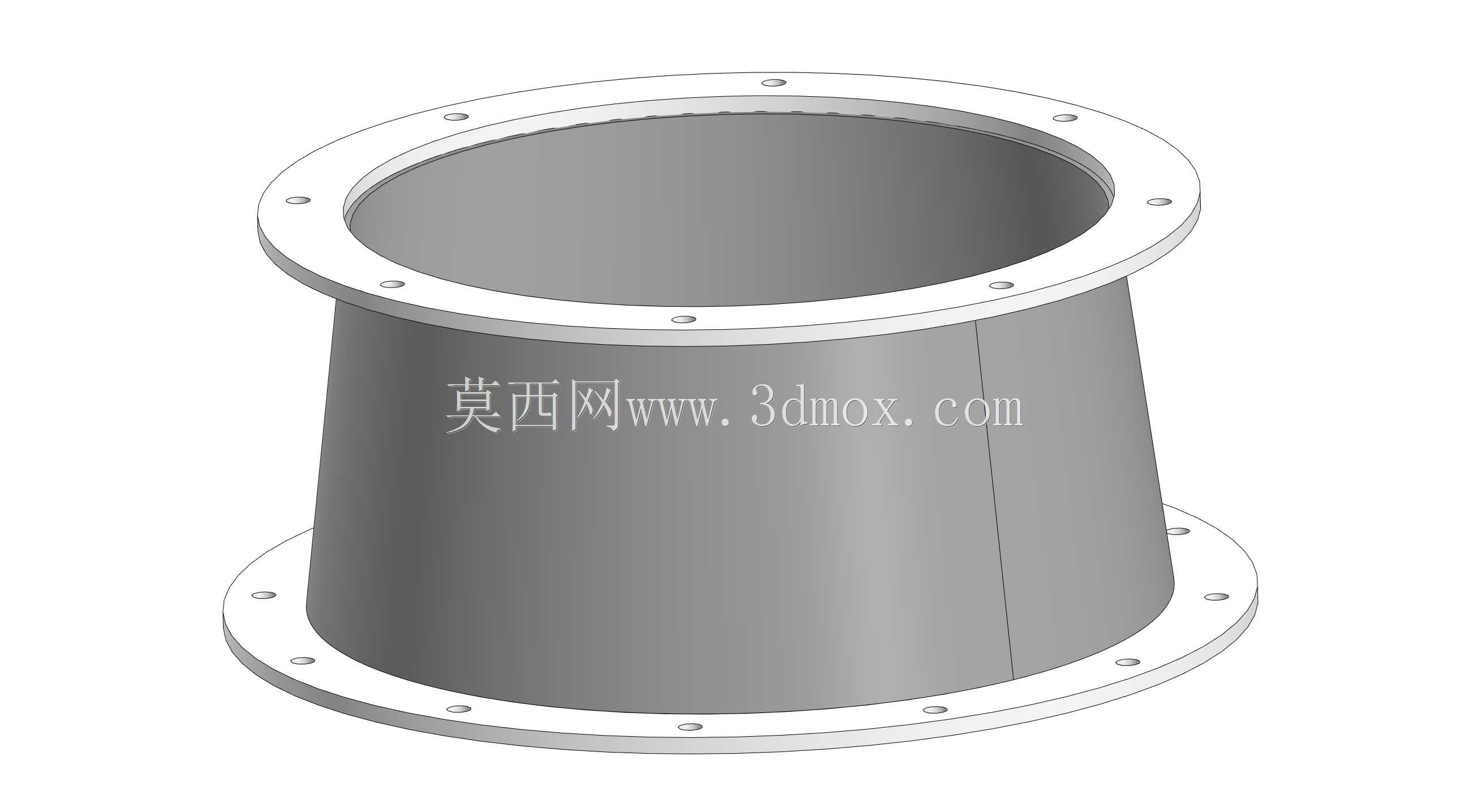

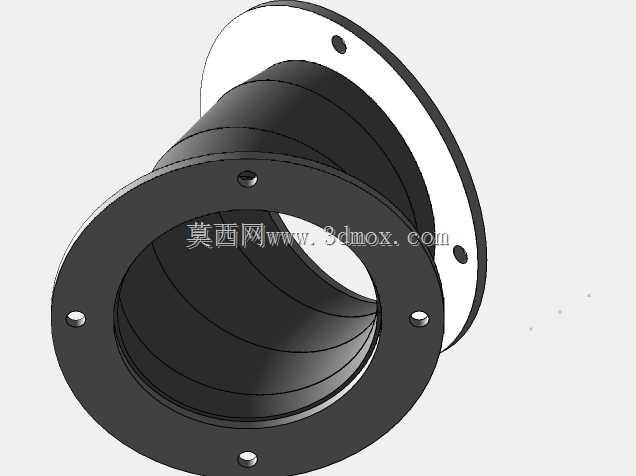

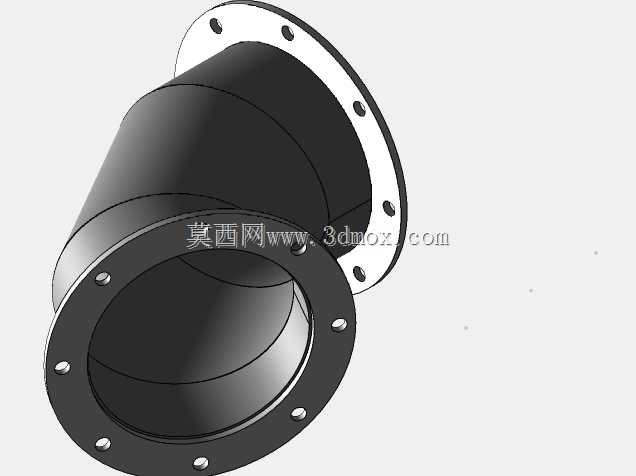

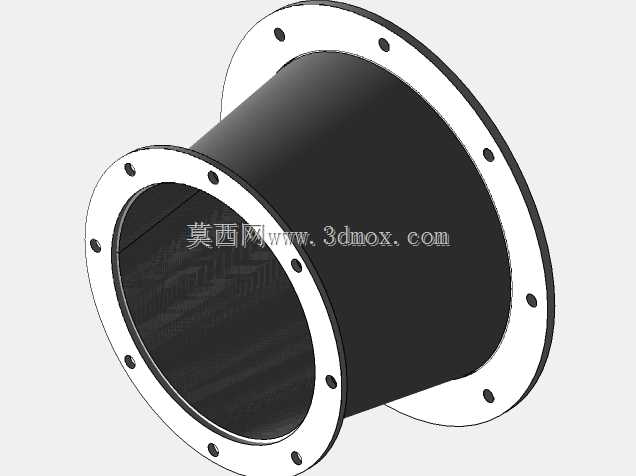

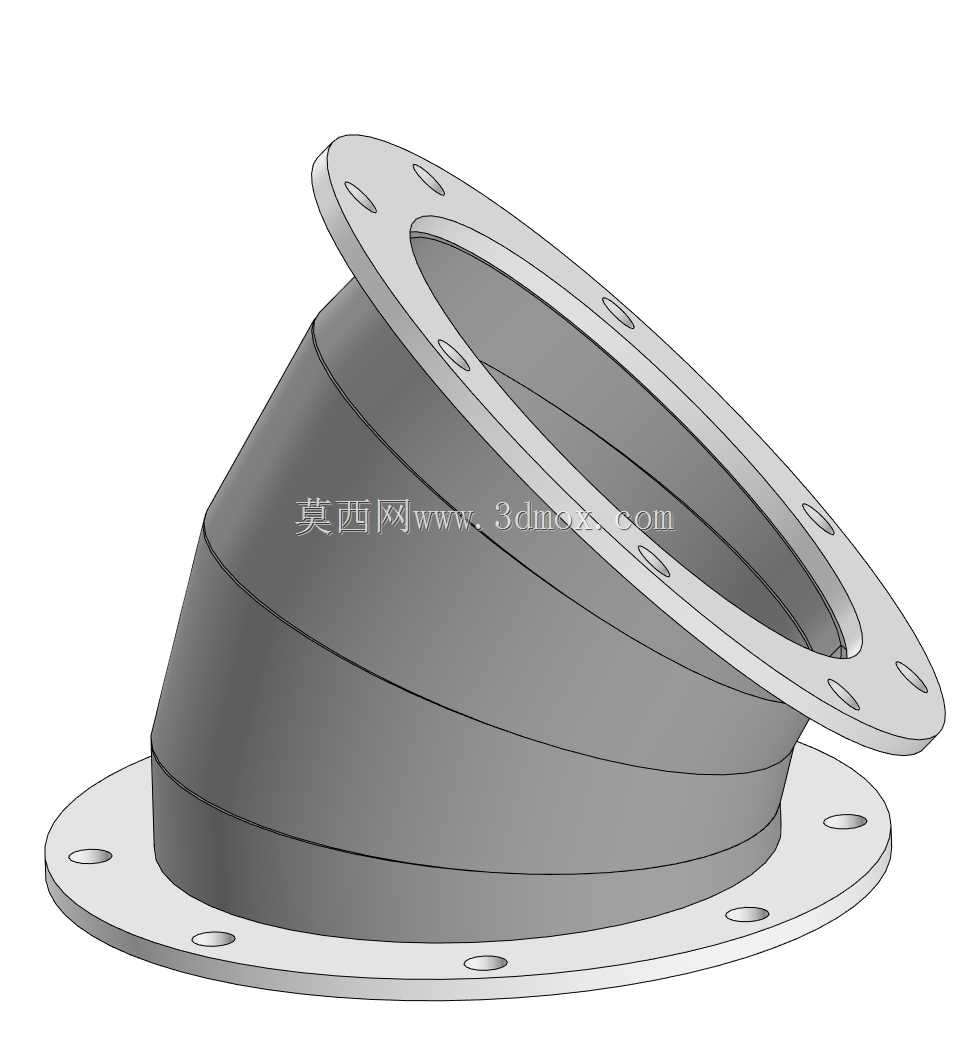

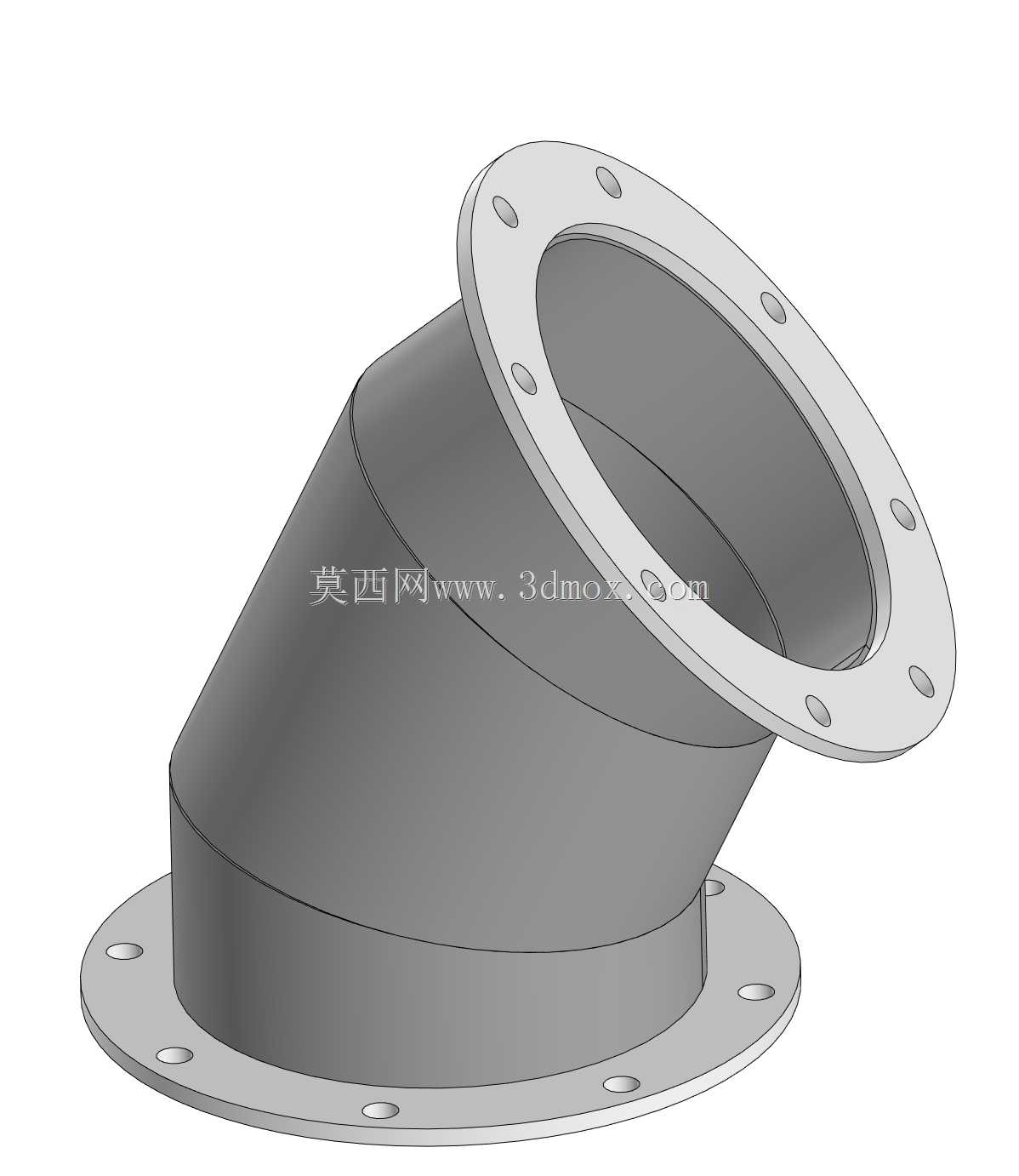

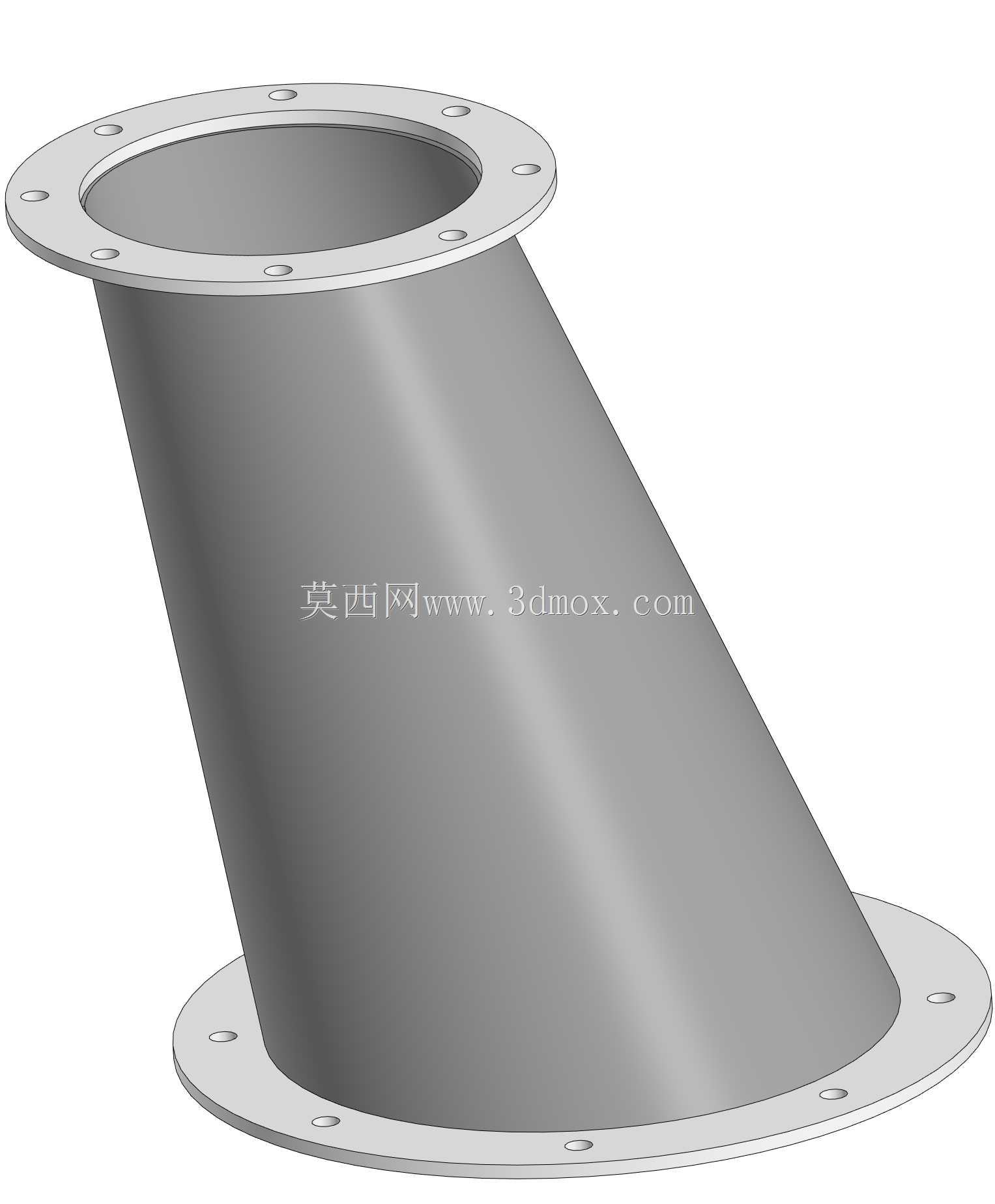

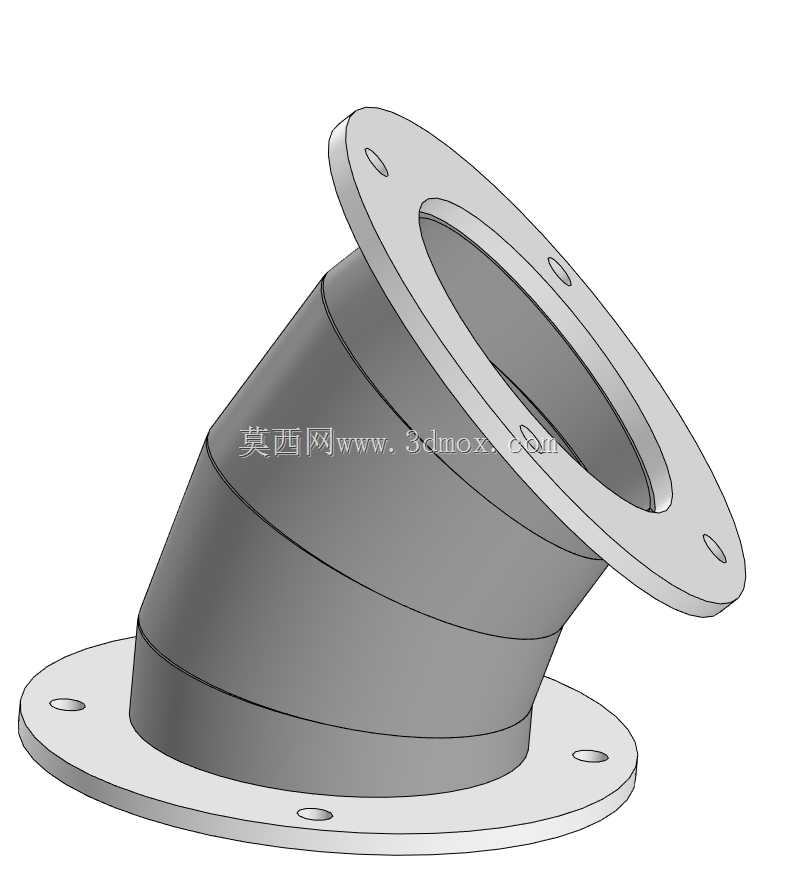

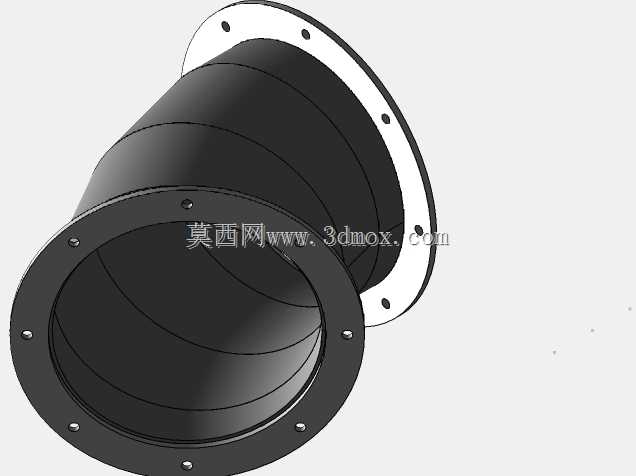

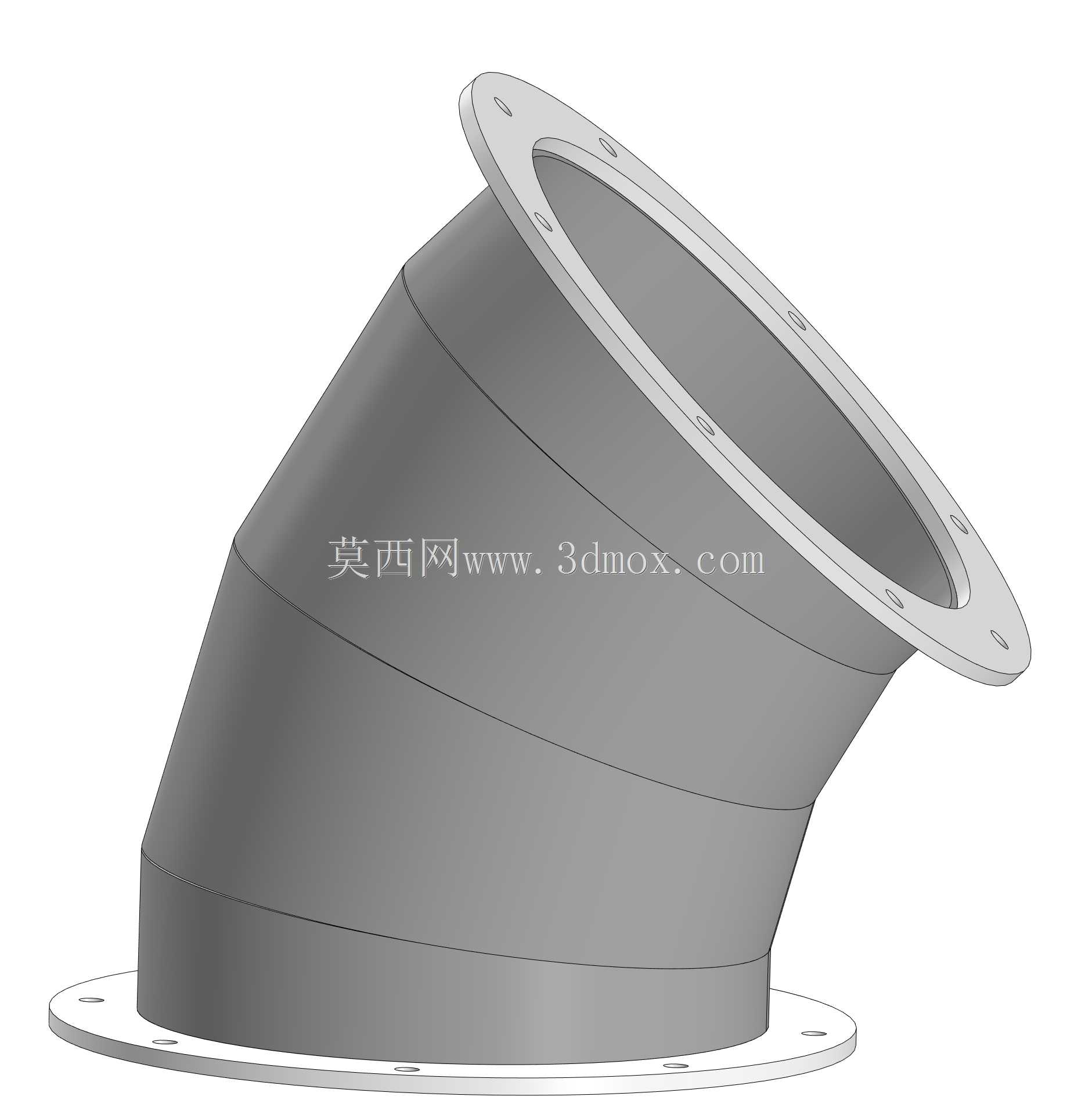

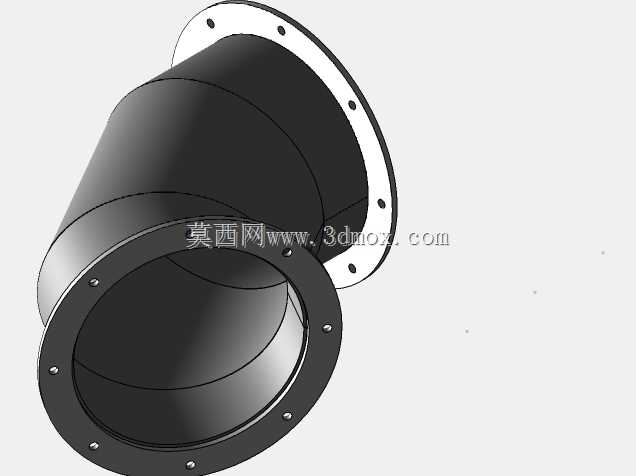

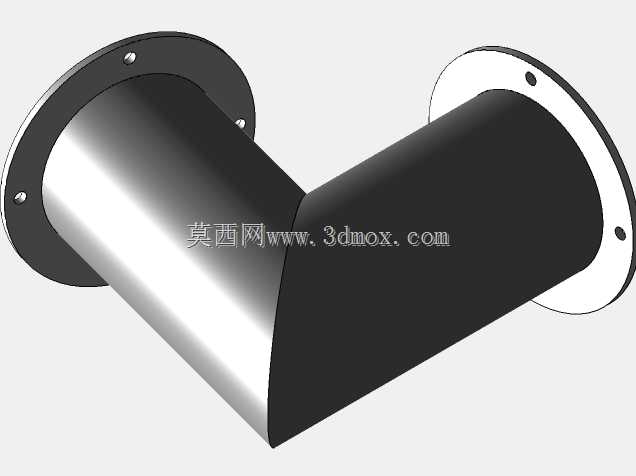

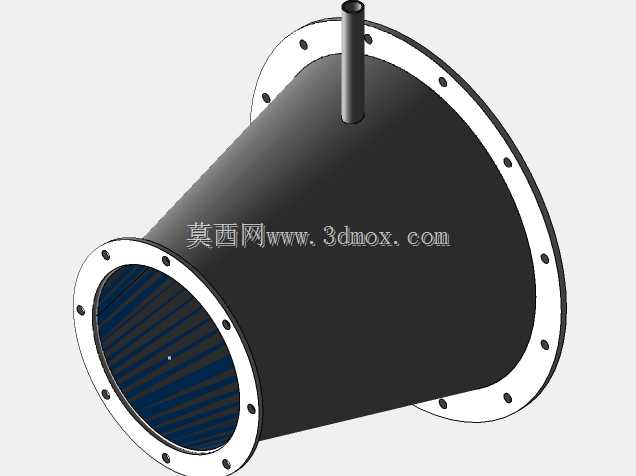

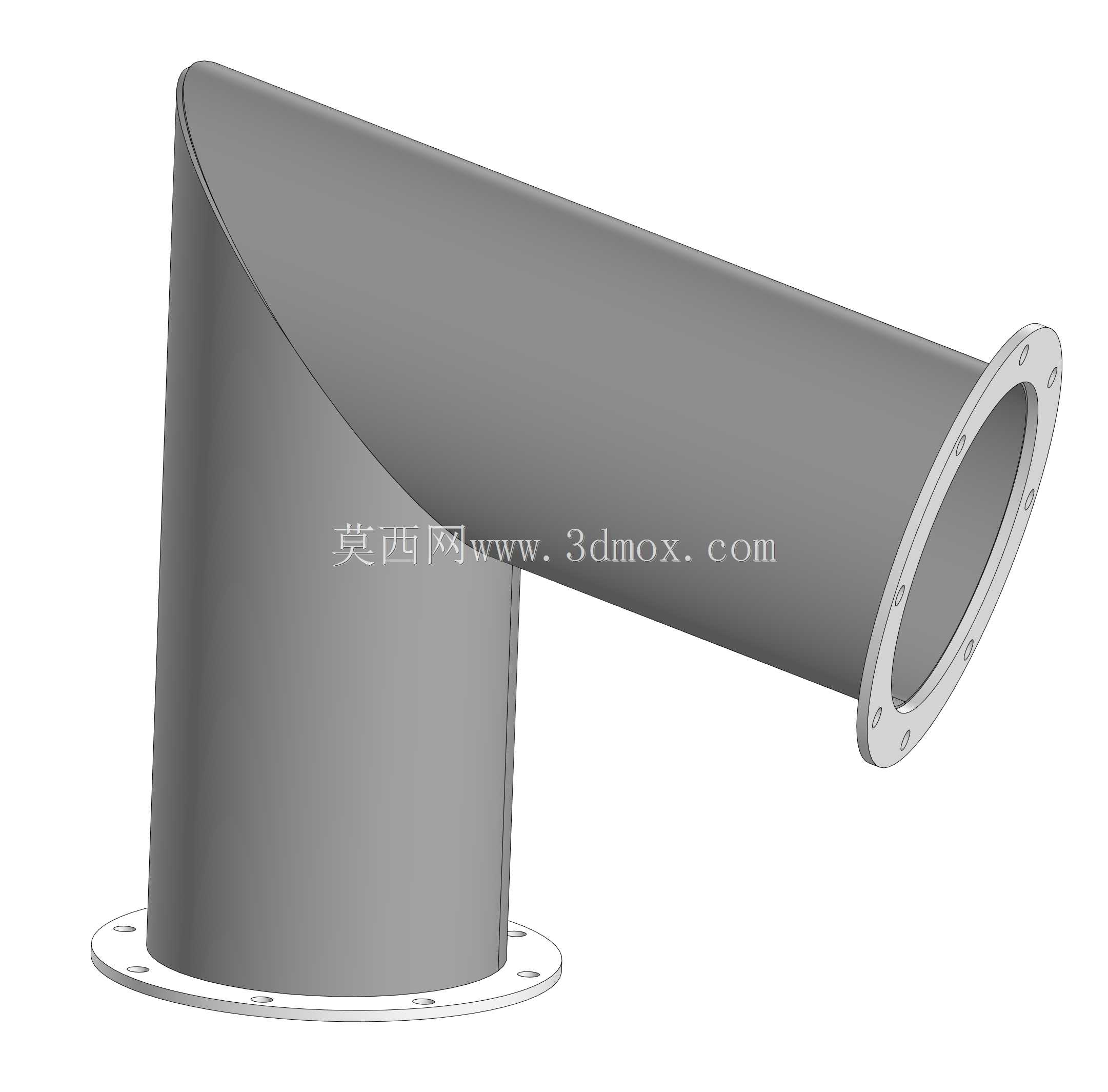

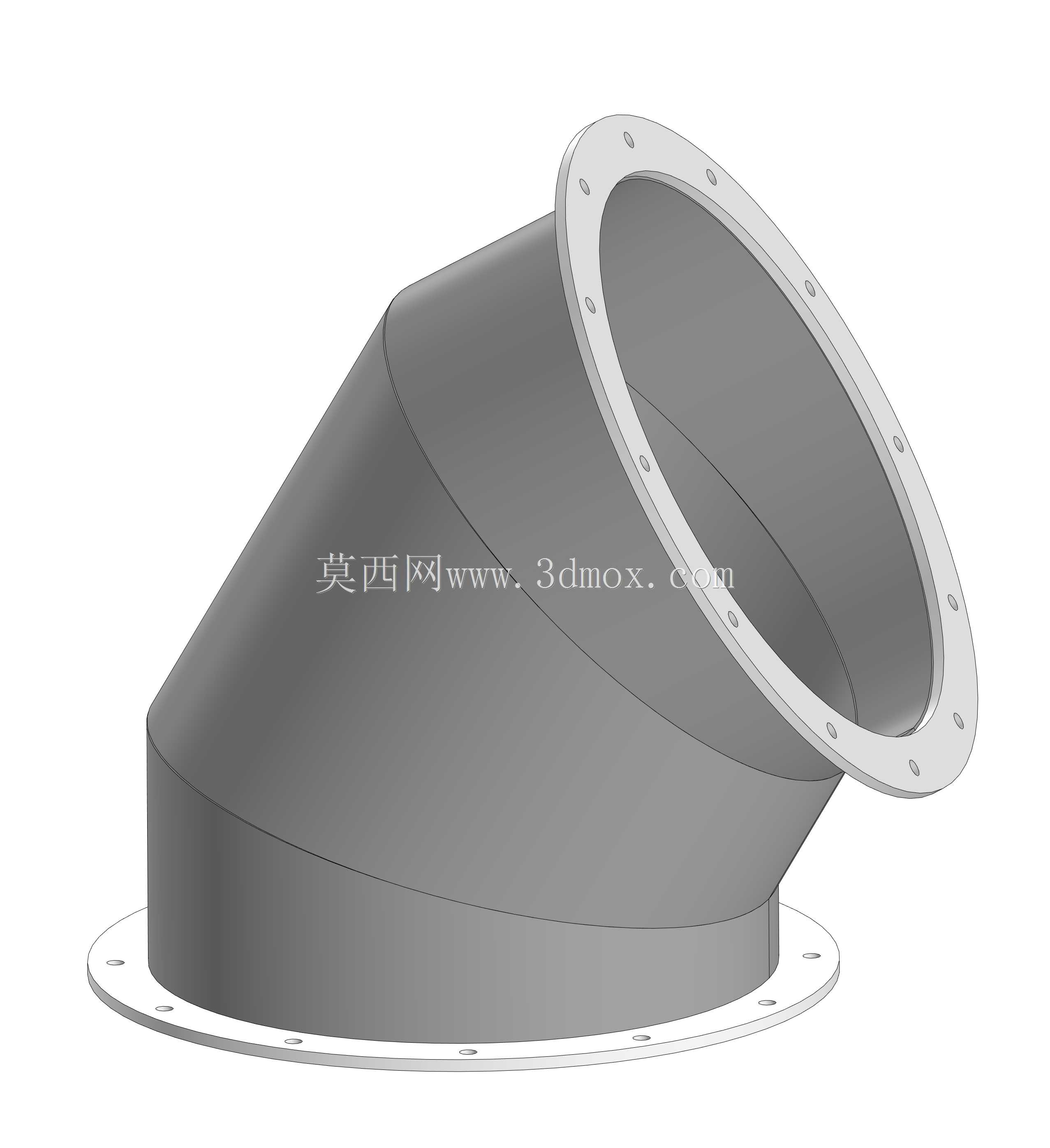

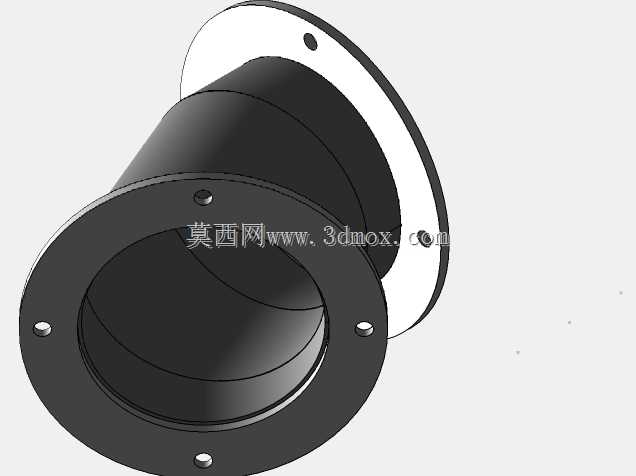

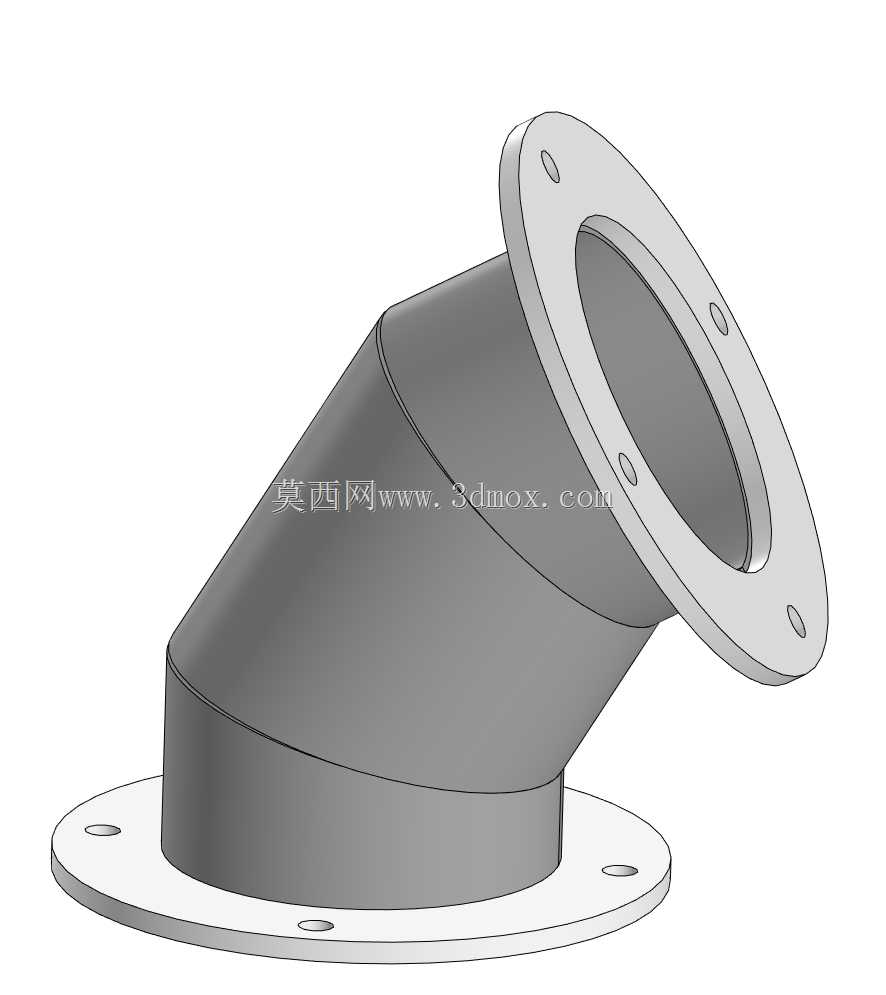

　　这类斜向带法兰的风道构件，多用于厂房通风除尘系统、生产车间废气收集管路、暖通空调送风系统的变向衔接场景，在需要避让现场梁柱、设备占位的管路布局中尤为常用，能够在不额外增加多段弯头拼接的前提下，完成两个不同安装面之间的风道连通，减少管路接缝数量，降低现场安装的密封处理工作量。从结构设计来看，构件两端均采用标准板式平焊法兰结构，法兰面均匀布置螺栓通孔，安装时可通过螺栓配合密封垫片实现与相邻管路或设备接口的刚性连接，法兰盘的厚度、螺栓孔中心距、孔径参数均匹配常规通风管路的通用安装规范，能够直接适配同公称通径的标准风管法兰，无需额外加工转接件。主体管段采用偏心斜锥结构，两端法兰面呈固定夹角，管身平滑过渡无突变台阶，能够有效降低风阻，

　　减少气流通过时的涡流损耗与风噪，避免管路内积尘积液，在输送含尘气流、温湿气流的场景下，平滑内壁能够减少杂物挂附，降低后期管路清理维护的频次。设计过程中需要重点校核两端法兰的安装边界，确认法兰面的倾斜角度与现场安装面的匹配度，避免安装时出现螺栓孔对位偏差、法兰面贴合不严的问题，管身的锥度变化需要兼顾通流面积与安装空间的平衡，既要保证气流通过时的流速稳定在合理区间，也要控制构件整体的外轮廓尺寸，避免与周边管线、设备结构产生干涉。法兰与管身的连接位置做了圆弧过渡处理，能够降低连接处的应力集中，提升构件整体的结构强度，在承受管路风压、设备运行振动的工况下，能够减少焊缝开裂、法兰变形的风险。这类构件在实际选型应用时，需要根据管路内的风压、

　　输送介质特性确定管壁厚度，法兰的密封面平整度需要满足安装密封要求，螺栓孔的位置度公差控制在合理范围内，保证现场安装时能够快速对位锁紧，不需要现场扩孔调整。相较于多段直筒加弯头的拼接方案，这种一体斜接风道的结构整体性更好，安装后整体的密封性能更稳定，长期运行下不容易出现接缝漏风的问题，尤其适用于对管路密封要求较高的除尘排风、废气收集系统，能够有效减少无组织泄漏，提升通风系统的运行效率。
