立式圆柱罐体带侧装检修门结构设计

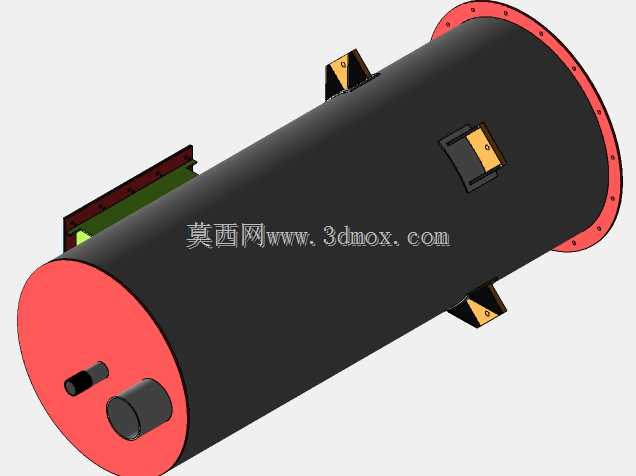

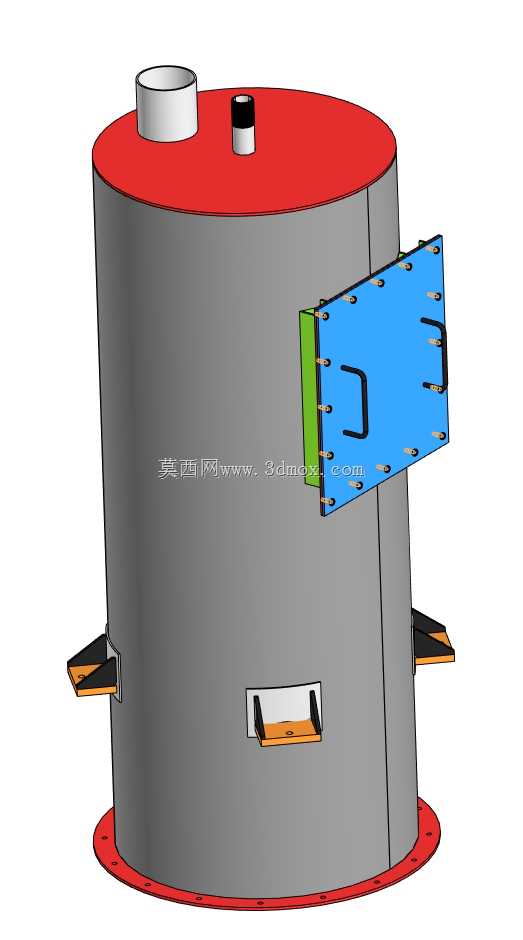

　　该立式圆柱筒体结构常应用于户外通讯基站配套的集成防护舱体、小型一体化处理罐体场景，主体采用等径圆柱卷制筒体作为核心承载腔体，上下端配置环形法兰封板，底部法兰预留均匀分布的螺栓安装孔，可直接与混凝土基础或配套钢架底座通过螺栓紧固连接，安装时需保证底部法兰平面度公差控制在1mm以内，避免筒体安装后出现倾斜导致内部组件受力不均。筒体顶部设置两个不同通径的竖向接管，大口径接管可作为线缆穿入、介质通入或通风排气通道，小口径接管可用于布设信号馈线、小型检测管线或溢流管路，接管与顶板采用满焊连接，焊缝做密封处理，满足户外使用的防雨防尘要求。筒体侧面通过螺栓固定一块矩形快开式检修门，检修门与筒体之间加装密封胶条，门体上设置内嵌式拉手，

　　无需额外工具即可快速开启，日常运维时可直接通过该检修口完成内部设备的调试、检修与零部件更换，无需拆解整个筒体结构，大幅降低现场运维工作量。检修门旁的筒体侧壁还分布有三个带防滑垫板的支撑脚，其中两个对称分布在筒体下部两侧，一个设置在检修门正下方，支撑脚向外伸出筒体一定距离，可用于临时挂载运维工具、放置小型检测设备，也可作为外部管线的临时固定支点，避免管线直接拉扯筒体接口造成密封失效。设计时筒体壁厚根据内部承载设备重量、户外风载等级做针对性核算，圆柱形态相比方形舱体具备更优的抗风阻性能，适合高海拔、沿海多风区域的户外部署，整体结构无多余突出棱角，外部做哑光防腐涂层处理，可减少户外长期使用的锈蚀风险。筒体内部预留足够的安装空间，可根据实际需求加装设备安装导轨、走线槽、温控组件等配套结构，顶部接管的高度、通径可根据现场布线需求做适配调整，底部法兰的螺栓孔位可匹配不同规格的安装底座，具备较强的场景适配性。
