弗尔涅RF4主起落架弹性升级结构设计

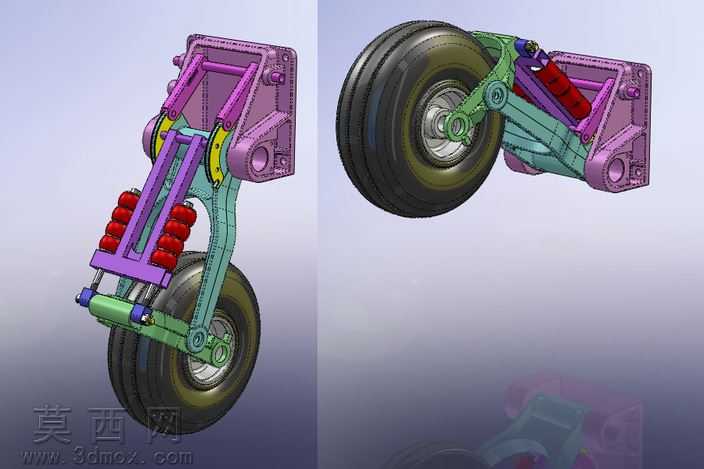

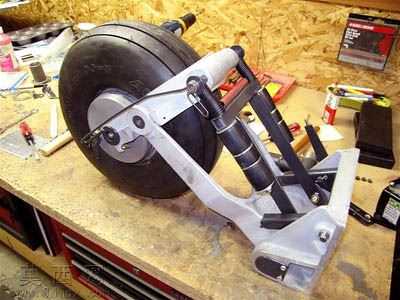

本作品为轻型飞机主起落架的弹性升级结构三维建模成果，建模过程围绕起落架的承载缓冲核心功能展开，先依据轻型飞行器地面滑跑、着陆冲击的受力特性完成整体框架的参数化草绘，以安装基座为定位基准，依次完成摇臂铰接结构、弹性缓冲组件、轮轴安装位的特征搭建。建模阶段对各部件的装配公差做了严谨约束，紫色安装基座的铰接孔位、绿色承力摇臂的轴孔配合、红色弹性缓冲单元的安装卡槽都做了同轴度、贴合面的配合校验，避免出现装配干涉问题。材质渲染环节针对不同部件的功能属性做了区分设置：金属承力结构件采用带细微磨砂质感的金属漆材质，还原航空铝合金构件的表面处理效果；弹性缓冲组件采用高饱和度的红色哑光橡胶质感材质，突出弹性元件的功能属性；轮胎部分还原橡胶胎面的颗粒纹理与胎侧的光滑质感，轮毂做金属亮面抛光效果处理，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上采用多组并列弹性元件搭配铰接摇臂的缓冲方案，相比传统起落架结构提升了冲击吸收行程，摇臂的铰接点位置经过反复调整，可在着陆冲击时将垂直方向的冲击力顺畅传导至弹性组件，同时保证轮组的摆动轨迹符合滑跑时的随动需求，轮轴处设置了限位结构避免缓冲行程超出设计阈值。整个建模过程严格遵循教学演示的定位，未做适航级别的强度冗余设计，所有结构特征都清晰外露，方便学习者理解起落架从安装固定、力传导到缓冲吸能、轮组随动的完整工作逻辑，各部件的连接关系一目了然，可作为航空起落架基础结构教学的直观演示载体，帮助学习者快速掌握弹性缓冲式起落架的核心构成与受力传递路径。
